PT
Manual breve de montagem (Português)
Montagem instrução breve blueplanett 5.0TL3 - 9.0TL3 Página 73
1 Nm
CLICK !
CLICK !
30
6,5 Nm

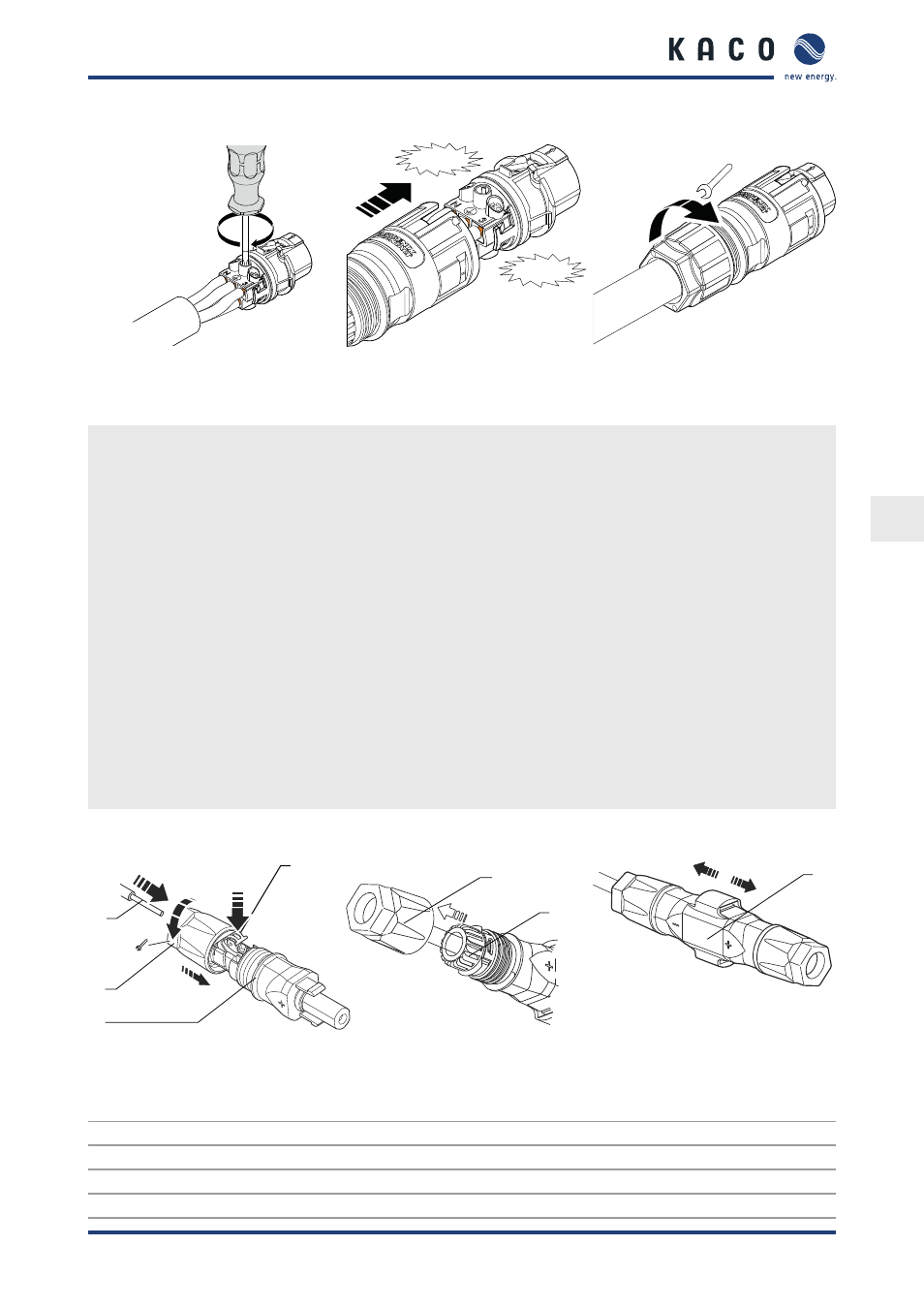

Figura 9: Apertar parafusos Figura 10: Pressionar suporte de con-
tacto na caixa
Figura 11: Apertar bucim roscado
do cabo
Configure o conector de ligação AC
ඣ Área de ligações aberta.
1.
Deslocar bucim roscado do cabo sobre o cabo.
2. Escolher vedante de acordo com o diâmetro do cabo (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Deslocar a caixa com o vedante sobre o cabo.
4. Descarne cabo em 50 mm.
5. Encurtar fios N, L1, L2, L3 em 8 mm.
6. Escarne fios (N, L1, L2, L3 , PE) em 12 mm.
7. Nos fios flexíveis recomendamos a utilização de ponteiras para cabo conforme DIN 46228, que são prensados
com uma crimpadora (CRIMPFOX 6).
8. Inserir os fios nos contactos de acordo com a marcação no suporte de contacto.
9. Apertar os parafusos no suporte de contacto com 1 Nm.
10. Pressionar o suporte de contacto para dentro da caixa até soar um "Click“.
11. Pressionar o suporte de contacto para dentro da caixa até soar um "Click“.
12. Segurar caixa com uma chave de fenda (30).
Apertar bucim roscado com um binário de 6,5 Nm.
» Efectue a ligação eléctrica.
7.5.2 Conector DC
5
1
2
6
4
3
1
2
15
4
3
7
Figura 12: Introduzir os fios Figura 13: Introduzir bucha na apli-
cação
Figura 14: Verificar a fixação
Legenda
1 Fios para ligação DC 5 Bucim roscado
2 Mola 6 Ficha de contacto
3 Aplicação 7 Acoplamento
4 Bucha
