Notice de montage abrégée (Français)
Page 10 Notice de montage abrégée blueplanet 5.0TL3 - 9.0TL3
Une mesure de tensions stables indique un défaut de terre du générateur CC ou de son câblage. La relation entre
les tensions mesurées peut faciliter la localisation de ce défaut.
De plus, noter que le générateur PV affiche une résistance d’isolement de plus de 2,0 M ohms, étant donné que
l’onduleur n’alimente pas à une résistance d’isolement trop faible.
2. Remédier aux éventuels défauts avant de raccorder le générateur CC.
REMARQUE
Les modules PV doivent répondre à la norme CEI 61730 catégorie A pour la tension du système CC
prévue, mais au moins pour la valeur de la tension réseau CA.
A B

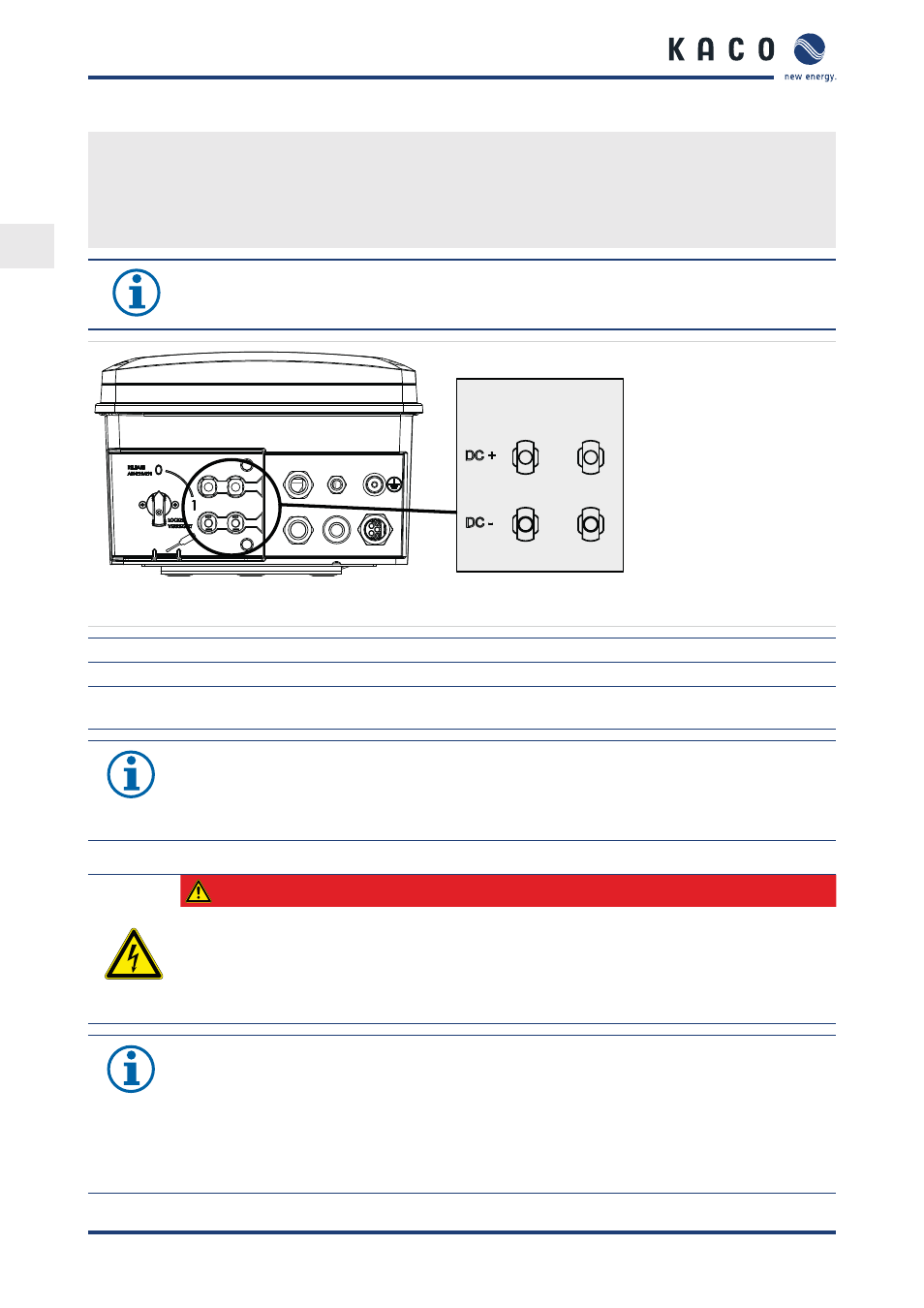

Figure 17 : Raccords pour les bornes CC positives et CC négatives
Légende
A Régulateur MPP A B Régulateur MPP B
Raccordements CC positif/CC négatif au régula-
teur MPP A
Raccordements CC positif/CC négatif au régula-
teur MPP B
REMARQUE
La puissance totale de l’appareil est toujours limitée. Si une entrée est commutée avec plus de P(CC-
max)/2, la puissance d’entrée maximale de la 2ème entrée diminue en conséquence. Veillez à ce que
la puissance d’entrée maximale ne soit pas dépassée.
(7.3.3) Branchement
DANGER
Danger de mort par électrocution (arc électrique) !
Une affectation incorrecte des régulateurs MPP endommage fortement l'onduleur.
Un contact avec les raccords sous tension entraîne des blessures graves, voire la mort.
›
Garantir la possibilité de coupure omnipolaire de chaque régulateur MPP.
›
Respecter le montage standard recommandé.
REMARQUE
Si l’un des régulateurs MPP (A ou B) n’est pas utilisé, le régulateur MPP non utilisé doit être court-cir-
cuité, sinon des erreurs peuvent survenir au cours de l’autodiagnostic de l’appareil et le mode
d’alimentation n’est pas garanti. Le pontage d'un régulateur MPP ne causera aucun dommage sur
l'appareil.
En principe, le montage standard recommandé ou le montage des entrées en parallèle doit être
choisi avant qu'un régulateur MPP ne soit ponté et donc reste inutilisé.
