Kratka navodila za montažo (Slovensko)
Kratka navodila za montažo blueplanett 5.0TL3 - 9.0TL3 Stran 121
1
Tracker A
2
U MPP
n
1
n
2
B
1
Tracker A
2
U MPP
n
1
B
1
Tracker A
2
B
U MPP ...
n
1
n
2
n
m
= =

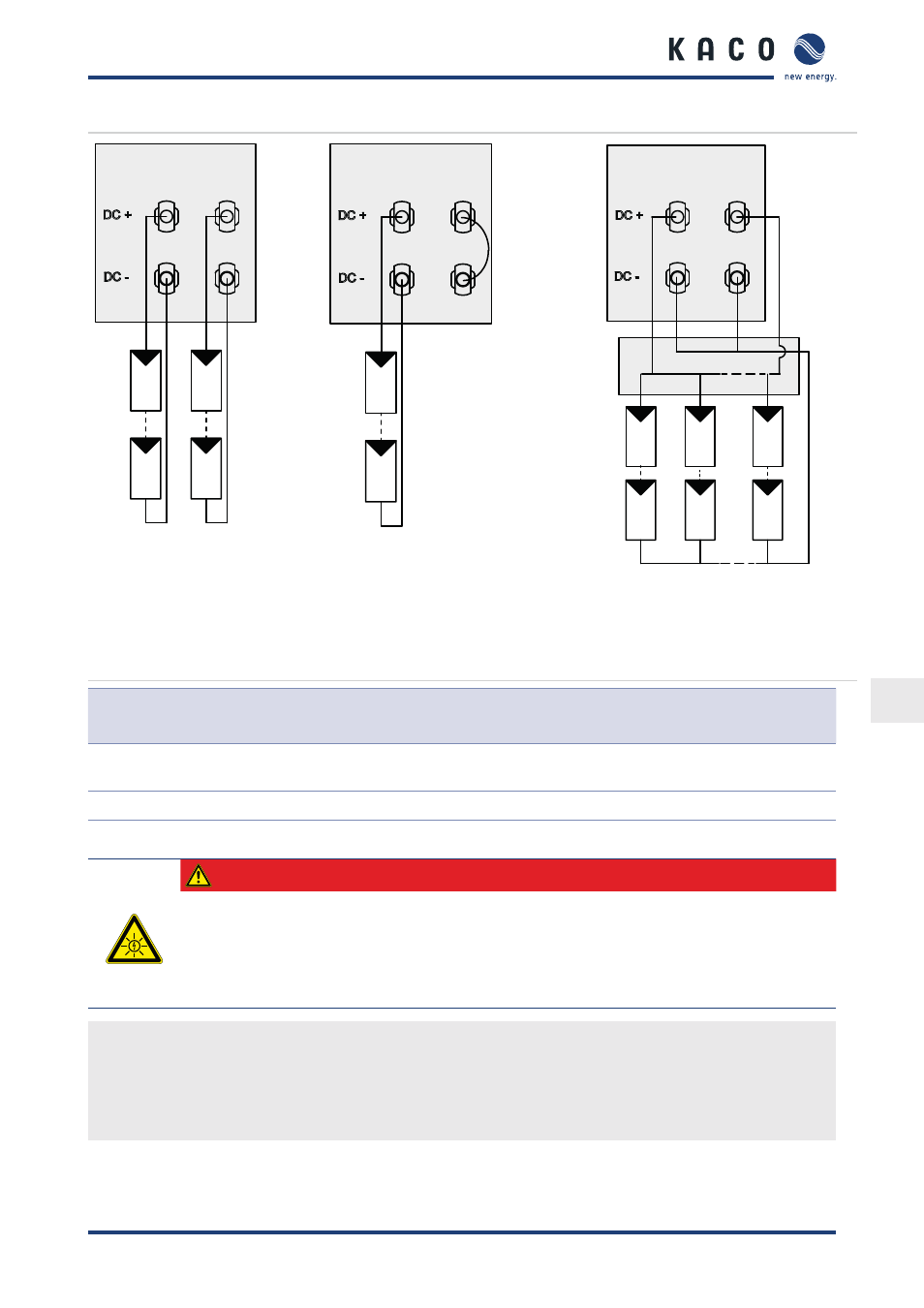

Slika 18: Priporočena standardna
vezava
Slika 19: Vzporedna vezava vhodov z Y
adapterjem, kratek stik MPP-
-sledilnika B, ki ni uporabljen
Slika 20: Vzporedna vezava vhodov v
priključni omarici generatorja
Električni podatki pri
standardni vezavi: Standardna vezava Neuporaba MPP sledilnika B
P
max
”1DMYHĀMDPRĀQDVOHGLO-
QLN
Neuporabljene sledilnike MPP staknite na kratko
I
max
Odvisno od PV-generatorja Vhodni tok sledilnika ne sme preseči 11 A.
11.5.6 Priključitev PV-generatorja
NEVARNOST
Smrtna nevarnost zaradi električnega udara!
Težke telesne poškodbe ali smrt zaradi dotikanja priključkov pod napetostjo. Pri obsevanju je na
odprtih koncih kablov za enosmerno (DC) napetost prisotna enosmerna napetost.
›
Ne dotikajte se odprtih koncev kablov.
› Preprečite kratke stike.
Priključitev PV-generatorja
1. Z DC priključni vtičev snemite zaščitne kapice.
2. Generator PV priključite na vtični spojnik DC na spodnji strani ohišja.
3. Vrsta zaščite IP65 je zagotovljena, če so neuporabljena kabelski priključki z navoji zaprti z zaščitnimi kapicami.
» Razsmernik je povezan s PV-generatorjem.
