Notice de montage abrégée (Français)
Notice de montage abrégée blueplanet 5.0TL3 - 9.0TL3 Page 3
1.2 (2.1) Utilisation conforme
L'onduleur est construit selon l'état de la technique et les règles de sécurité reconnues. Une utilisation non conforme
est cependant susceptible de mettre en danger la vie ou l'intégrité corporelle de l'utilisateur ou de tierces personnes
ou encore d'endommager les appareils et autres biens matériels.
Utiliser l'onduleur exclusivement avec une prise de courant fixe raccordée au réseau électrique public.
Toute autre utilisation dépassant le cadre prévu est considérée comme non conforme. Cela comprend :
• exploitation mobile ;
• exploitation dans des zones explosives ;
• exploitation dans des locaux avec une humidité de l'air > 95 % ;
• fonctionnement sortant du cadre des spécifications fournies par le fabricant ;
• fonctionnement en îlots.
1.3 (3.1) Fonctionnement
L'onduleur convertit la tension continue générée par les modules PV en tension alternative et renvoie celle-ci dans
l'alimentation du réseau. Le processus d'alimentation commence dès qu'il y a suffisamment d'ensoleillement et
qu'une tension minimale donnée circule dans l'onduleur. Si, à la tombée de la nuit, la valeur de la tension est infé-
rieure à la tension minimale, l'alimentation prend fin et l'onduleur se déconnecte.
1.3.1 (3.2) Structure
1
2
5
4
3

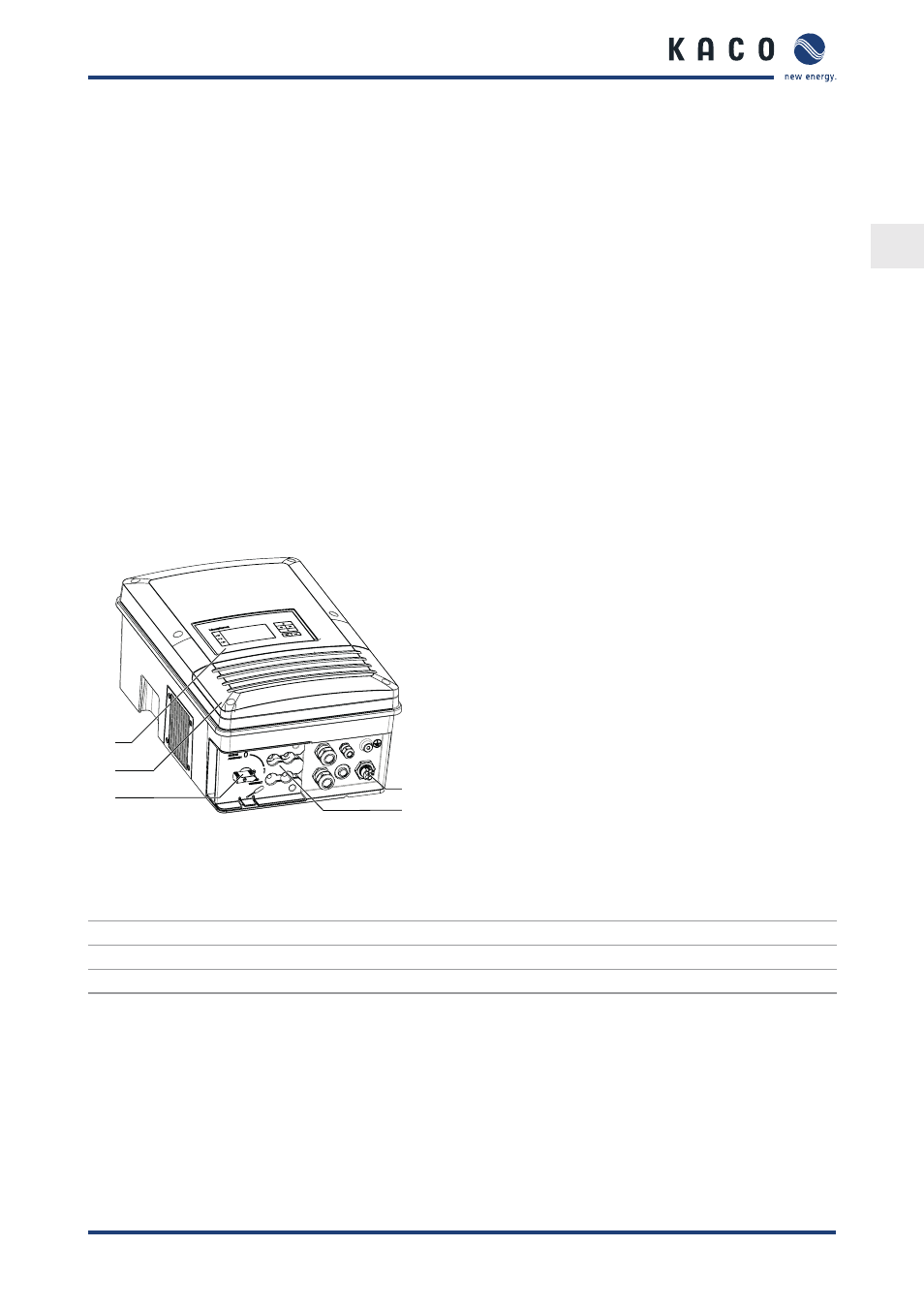

Figure 1 : Structure de l'onduleur
Légende
1 Panneau de commande 4 Prise CC (connecteur à fiche CC)
2 Couvercle du compartiment de raccordement 5 Prise CA (fiche 5 broches)
3 Sectionneur CC
