Guida rapida di montaggio (in italiano)
Pagina 16 Guida rapida di montaggio blueplanett 5.0TL3 - 9.0TL3
150mm
500 mm
700 mm
250mm
150mm
700 mm
500 mm
1
2
3
4
5
6
1220
510
160
582
920
216
180

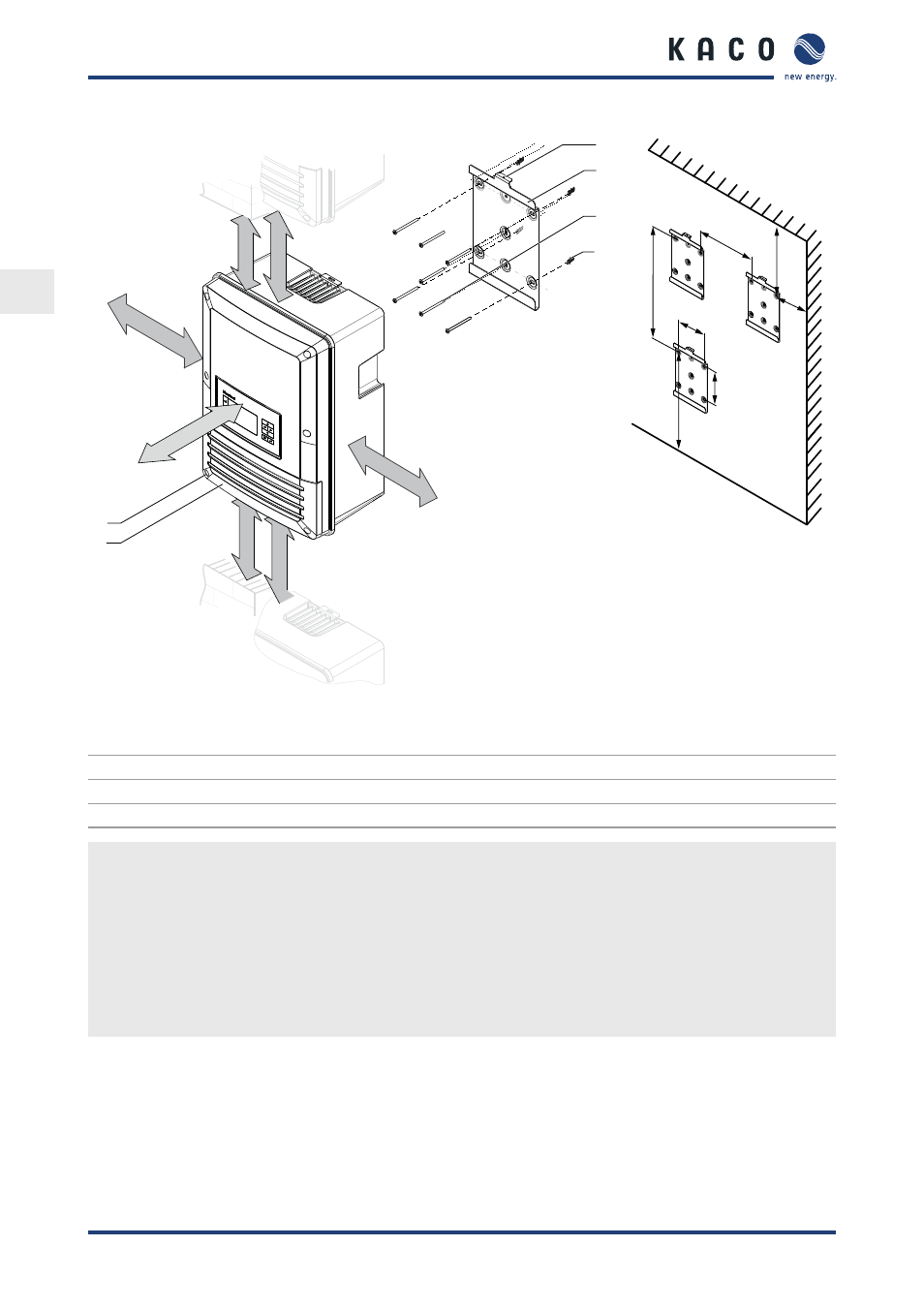

Immagine 4: Distanze minime/Piastra di montaggio
Legenda
1 Coperchio del vano collegamenti 4 Tasselli (3x)
2 Viti per il fissaggio (2x Torx) 5 Viti per il montaggio (3x)
3 Linguette di fissaggio 6 Foro per il fissaggio dell'inverter
Montaggio dell'inverter
1. Disegnare la posizione dei fori di fissaggio con l'ausilio degli incavi nella piastra di montaggio.
AVVERTENZA Le distanze minime tra due inverter o tra inverter e soffitto/pavimento sono già considerate nel
disegno.
2. Fissare la piastra di montaggio alla parete con il materiale di fissaggio fornito in dotazione.
Rispettare l'allineamento corretto della piastra di montaggio.
3. Con le linguette di fissaggio sul retro della scatola agganciare l'inverter alla piastra di montaggio.
4. Fissare l'inverter con la vite fornita in dotazione alla linguetta di fissaggio della piastra di montaggio.
» Il montaggio dell'inverter è terminato. Proseguire con l'installazione.
