CS
Zkrácený návod k obsluze (čeština)
Stručný návod k montáži zařízení blueplanett 5.0TL3 - 9.0TL3 Strana 87
Jestliže jsou měřitelná napětí stabilní, pak existuje spojení se zemí v generátoru stejnosměrného proudu, resp.
jeho kabelovém propojení. Vzájemný poměr naměřených napětí poskytuje informaci o poloze této chyby.
Dále respektujte, že FV generátor má v součtu izolační odpor více než 2,0 MOhmy, protože střídač za příliš nízkého
izolačního odporu jinak nenapájí.
2. Případné chyby je třeba před připojením generátoru stejnosměrného proudu odstranit.
UPOZORNĚNÍ
Připojené FV moduly musí být v souladu s IEC 61730, třída A dimenzovány na plánované systémové
stejnosměrné napětí, minimálně však na hodnotu síťového střídavého napětí.
A B

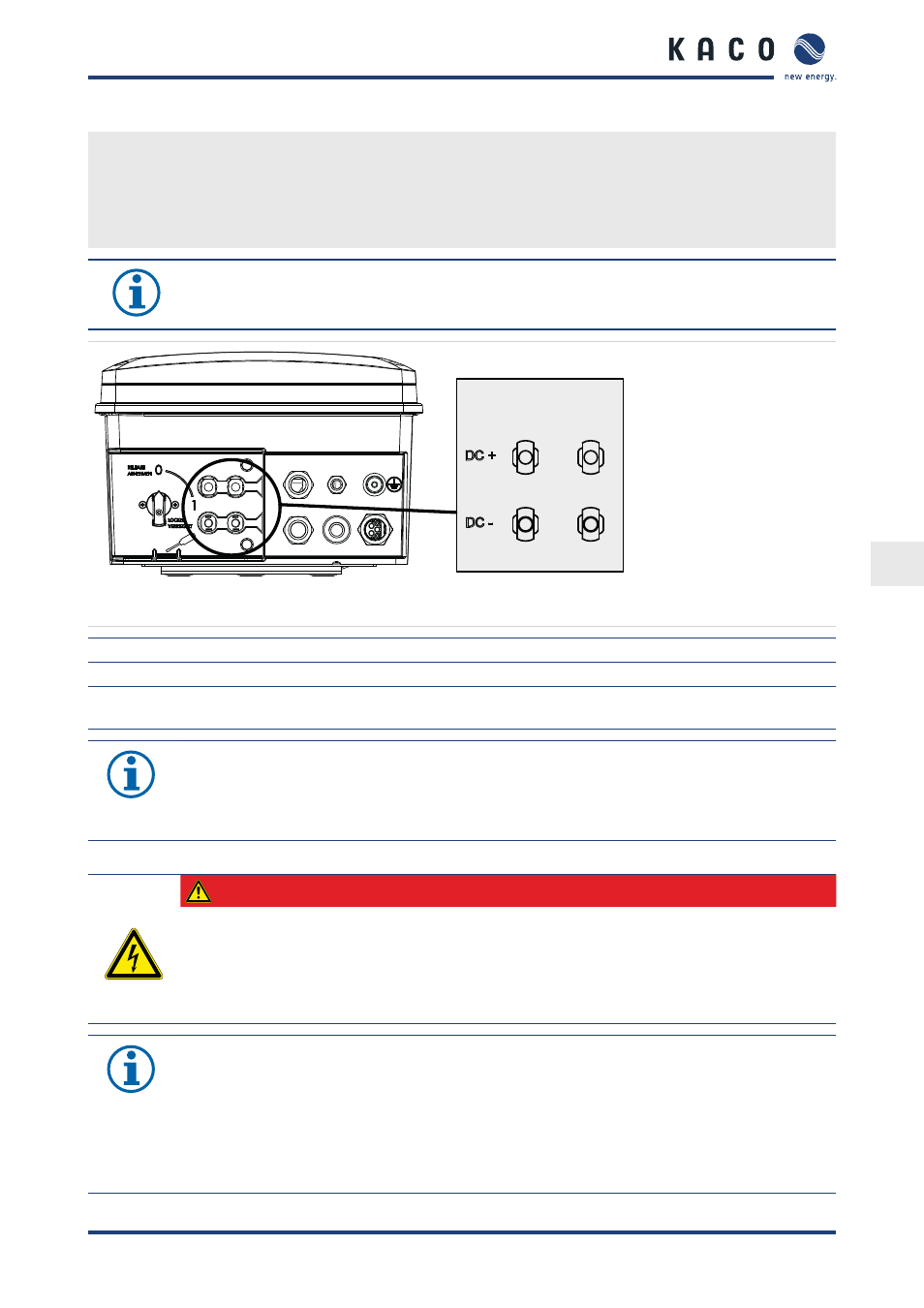

Obr. 17: Přípojky pro vedení stejnosměrného proudu plus a mínus
Popis
A MPP tracker A B MPP tracker B
Přípojky stejnosměrného proudu plus/mínus na
sledovači MPP tracker A
Přípojky stejnosměrného proudu plus/mínus na
sledovači MPP tracker B
UPOZORNĚNÍ
Celkový výkon přístroje je nadále omezený. Pokud se osadí jeden vstup více než P(DCmax)/2, sníží se
příslušně maximální vstupní výkon 2. vstupu. Dbejte na to, aby nebyl překročen maximální vstupní
výkon.
(7.3.3) Zapojení
NEBEZPEČÍ
Ohrožení života v důsledku přeskoku proudu (elektrický oblouk)!
Chybné osazení sledovačů MPP tracker způsobí silné poškození střídače
Těžké poranění nebo smrt v důsledku doteku přípojek pod proudem.
›
Zajistěte možnost odpojení všech pólů každého jednotlivého sledovače MPP tracker.
›
Dodržujte doporučené standardní zapojení.
UPOZORNĚNÍ
Pokud se nepoužije jeden ze sledovačů MPP tracker (A nebo B), pak se musí nepoužívaný MPP trac-
ker spojit nakrátko, neboť jinak by mohly vzniknout chyby při autotestu přístroje a není zajištěno
napájení. Spojení sledovače MPP tracker nakrátko nevede k poškození přístroje.
Používejte zásadně jen doporučené standardní zapojení nebo paralelní vstupní zapojení, než se
některý sledovač MPP tracker zkratuje a tím zůstane nepoužitý.
