La presenza di tensioni fisse indica una dispersione a terra del generatore di CC o del suo cablaggio. Il rapporto
reciproco tra le tensioni misurate fornisce un'indicazione sulla posizione del guasto.
È inoltre necessario tenere conto del fatto che il generatore FV presenta in totale una resistenza di isolamento di
oltre 2,0 MOhm, poiché altrimenti l'inverter, con una resistenza d'isolamento più bassa, non immetterebbe in rete.
2. Eliminare altri eventuali guasti prima di collegare il generatore di CC.
AVVERTENZA
I moduli FV collegati in base alla norma IEC 61730 devono essere di classe A e adeguati alla tensione
di sistema CC nominale e in ogni caso alla tensione CA di rete.
A B

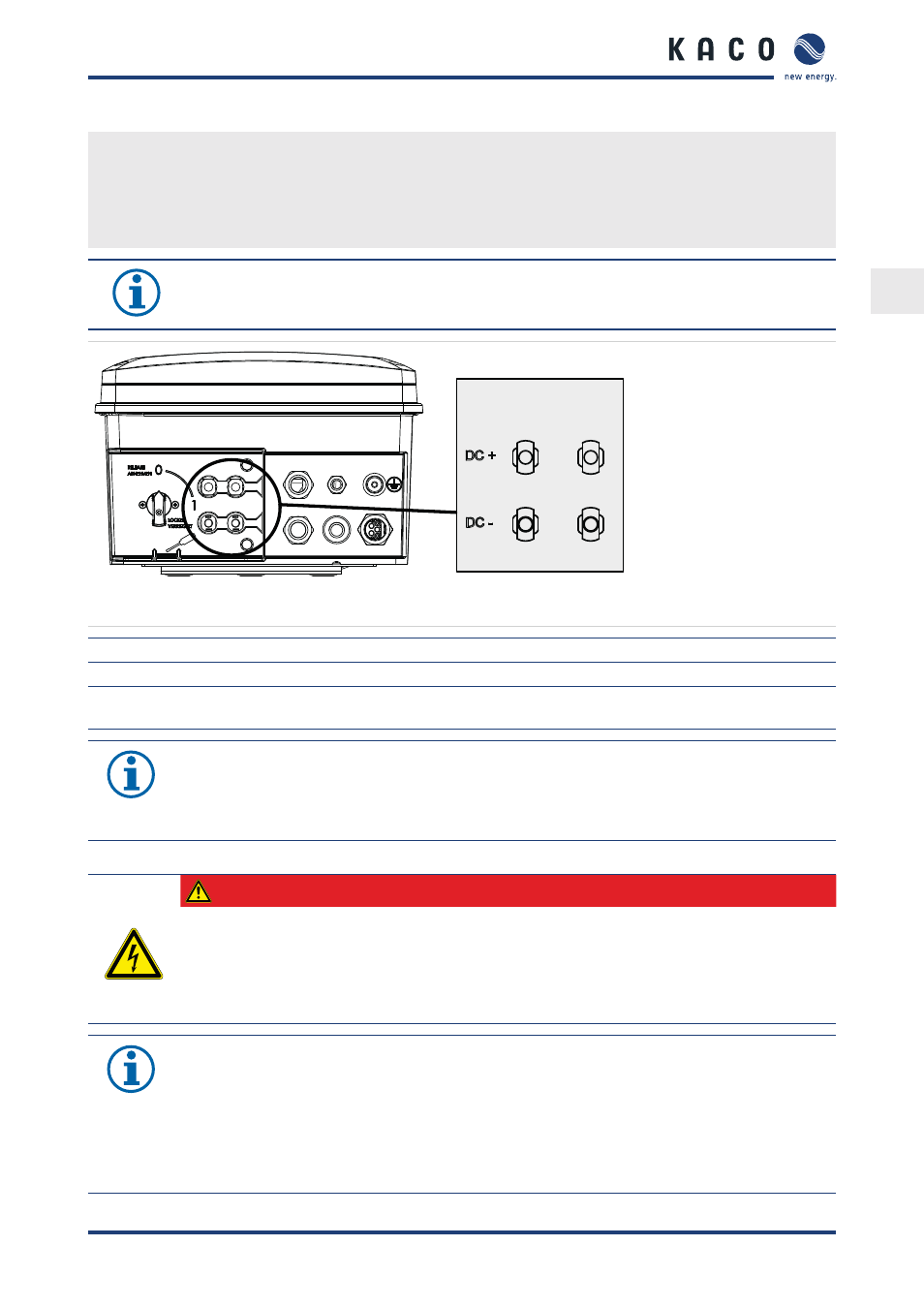

Immagine 17: Collegamenti per conduttore CC positivo e conduttore CC negativo
Legenda
A Inseguitore MPP A B Inseguitore MPP B
Collegamenti pos. CC/neg. CC all'inseguitore MPP
A
Collegamenti pos. CC/neg. CC all'inseguitore MPP
B
AVVERTENZA
La potenza totale dell'apparecchio continua ad essere limitata. Se un ingresso viene configurato con
un valore superiore a P(CCmax)/2 , la potenza in ingresso del 2. ingresso si riduce in proporzione.
Assicurarsi che non venga superata la potenza in ingresso massima.
(7.3.3) Configurazione circuitale
PERICOLO
Pericolo di morte dovuto a scariche elettriche (arco voltaico)!
L'assegnazione errata degli inseguitori MPP può causare gravi danni all'inverter
Il contatto con i collegamenti sotto tensione causa la morte o gravi lesioni.
›
Assicurare possibilità di disinserimento onnipolare separate per ogni inseguitore MPP.
›
Rispettare la configurazione circuitale standard consigliata.
AVVERTENZA
Se uno degli inseguitori MPP (A o B) non viene utilizzato, questo deve essere cortocircuitato, poiché
in caso contrario possono verificarsi errori nell'autotest dell'apparecchio e non è garantito il fun-
zionamento in modalità di alimentazione. Il cortocircuito di un inseguitore MPP non determina un
danneggiamento dell'apparecchio.
Si consiglia di utilizzare la configurazione circuitale standard raccomandata oppure un circuito d'in-
gresso parallelo, prima che un inseguitore MPP venga cortocircuitato e rimanga così inutilizzato.
