KACO blueplanet 5.0 - 9.0 TL3 - Manual (Página 71)

PT
Manual breve de montagem (Português)
Montagem instrução breve blueplanett 5.0TL3 - 9.0TL3 Página 71
150mm
500 mm
700 mm
250mm
150mm
700 mm
500 mm
1
2
3
4
5
6
1220
510
160
582
920
216
180

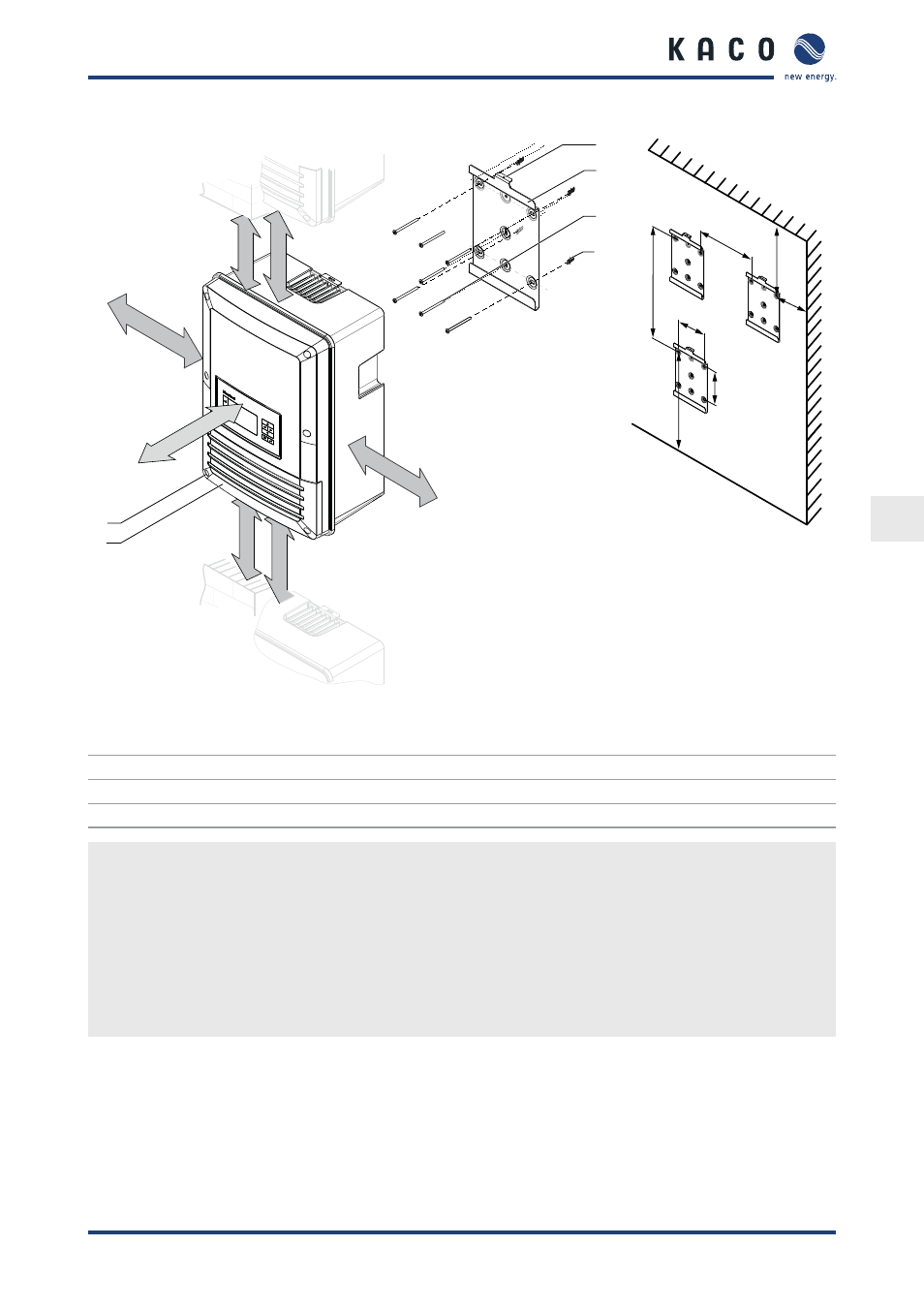

Figura 4: Distâncias mínimas/Placa de montagem
Legenda
1 Tampa da área das ligações 4 Cavilha (3x)
2 Parafusos para a fixação (2x Torx) 5 Parafusos de montagem (3x)
3 Alças de suspensão 6 Furo para o fusível do inversor
Montar o inversor
1. Marque a posição dos furos na parede com a ajuda dos furos já feitos na placa de montagem.
NOTA: As distâncias mínimas entre dois inversores e entre um inversor e o tecto/chão já estão consideradas no
desenho.
2. Fixe a placa de montagem na parede usando o material de fixação.
Observe o alinhamento correcto da placa de montagem.
3. Pendure o inversor na placa de montagem nas alças de suspensão instaladas nas costas do aparelho.
4. Fixar o inversor na alça de suspensão da placa de montagem usando o parafuso fornecido.
» O inversor está montado. Continue com a sua instalação.
