Rövid szerelési útmutató (Magyar)
94. oldal blueplanet 5.0TL3-9.0TL3 rövid szerelési útmutató
9.5 (7.1) A bekötési terület kinyitása
1
3
2

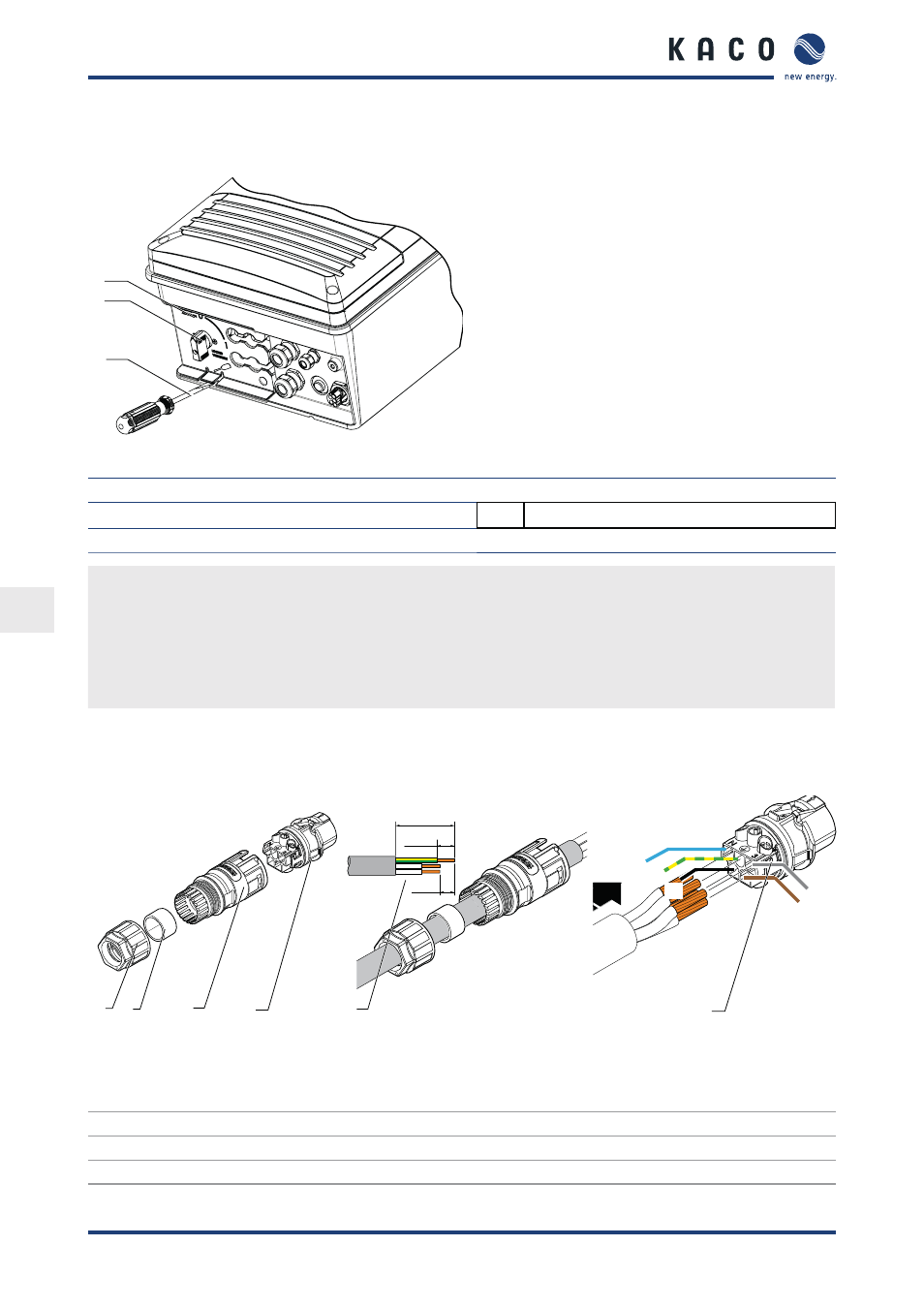

5. kép: A DC-bekötési terület szabaddá tétele
Jelmagyarázat
1 Csavarhúzó 3 DC megszakító
2 Védőfedél
A bekötési terület kinyitása
ඣ Már elvégezte a falra történő felszerelést.
1.
Állítsa a DC megszakítót a védőfedél levételéhez a „0“ állásba.
2. Oldja ki óvatosan a védőlemez reteszelését a megjelölt helyen egy csavarhúzó segítségével.
3. Vegye le a védőlemezt és őrizze meg a bekötéshez.
» Végezze el a villamos bekötést.
1.5.1 (7.2) A csatlakozások konfigurálása
9.5.1 DC-csatlakozódugó
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
L3
L2
N
PE
L1
4
6. kép: AC csatlakozódugó 7. kép: Kábel lecsupaszítása 8. kép: A kábel csatlakoztatása az
érintkező tartón
Jelmagyarázat
1 Kábelcsavarzat 4 Érintkező dugó
2 Tömítés 5 Kábelhosszak
3 Hüvely
