Korte montagehandleiding (Nederlands)
Korte montagehandleiding blueplanett 5.0TL3 - 9.0TL3
Bladzijde 49
150mm
500 mm
700 mm
250mm
150mm
700 mm
500 mm
1
2
3
4
5
6
1220
510
160
582
920
216
180

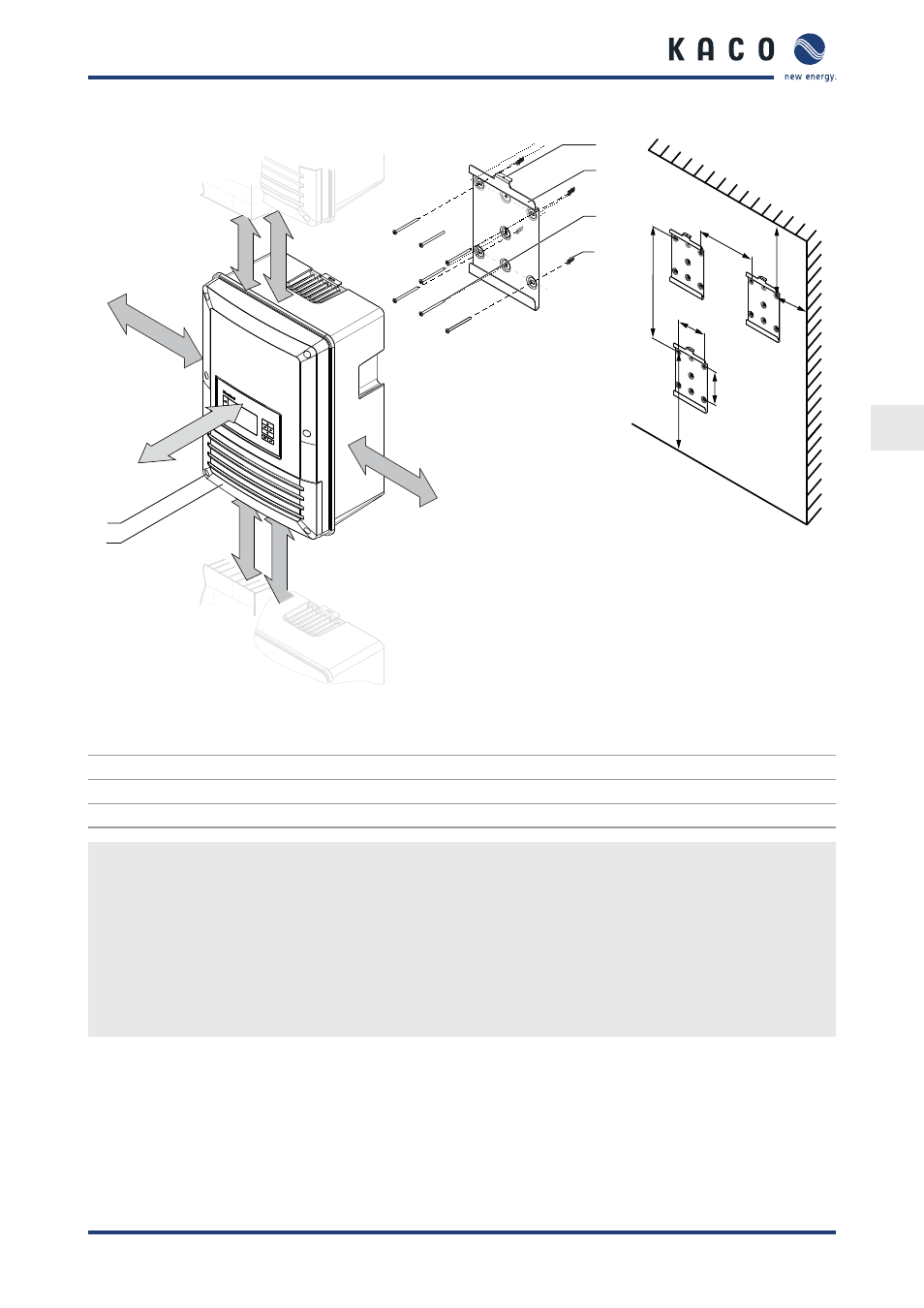

Afbeelding 4: Minimale afstanden/montageplaat
Legenda
1
Deksel voor de aansluitruimte
4
Pluggen (3x)
2
Bouten voor de bevestiging (2x Torx)
5
Bouten voor de montage (3x)
3
Ophanglussen
6
Boring voor het vastzetten van de omvormer
Omvormer monteren
1.
Positie van de boorgaten met behulp van de uitsparingen in de montageplaat aftekenen.
OPMERKING: Met de minimale afstanden tussen twee omvormers resp. de omvormer en het plafond/de vloer
is in de tekening reeds rekening gehouden.
2. Montageplaat met het meegeleverde montagemateriaal aan de wand monteren.
Let erop dat de montageplaat waterpas wordt gemonteerd.
3. De omvormer met de ophanglippen aan de achterkant van de behuizing in de montageplaat inhaken.
4. De omvormer met de meegeleverde bout aan de ophanglip op de montageplaat vastzetten.
»
De omvormer is nu gemonteerd. Ga vervolgens verder met de installatie.
