Notice de montage abrégée (Français)
Page 8 Notice de montage abrégée blueplanet 5.0TL3 - 9.0TL3
Configurer le connecteur à fiche CC
ඣ Compartiment de raccordement ouvert.
REMARQUE : Avant de dénuder, veillez à ne pas couper de câbles.
1. Dénuder les fils pour raccordement CC de 15 mm.
2. Insérer prudemment les fils dénudés et tressés jusqu'à la butée.
REMARQUE : Les extrémités torsadées doivent être visibles dans le ressort.
3. Fermez le ressort de manière à ce qu'il s'encliquette.
4. Pousser l'insert dans le manchon.
5. Serrer le passe-câble à vis à l'aide d'une clé à fourche de 15'' avec 2 Nm.
6. Assembler l'insert et le connecteur.
7. Vérifier si les deux éléments sont bien encliquetés en tirant légèrement sur la connexion.
» Procéder au raccordement électrique.
REMARQUE
Ne pas plier le câble d'un rayon de courbure supérieur à 4 fois sa section. Une courbure trop forte
diminue le niveau de protection.
Aucune charge mécanique ne doit pouvoir atteindre le connecteur.
1.5.3 (7.3) Préparer le raccordement électrique
Procéder au raccordement du générateur PV et du réseau via les connecteurs situés sous l'onduleur.
1
3
2

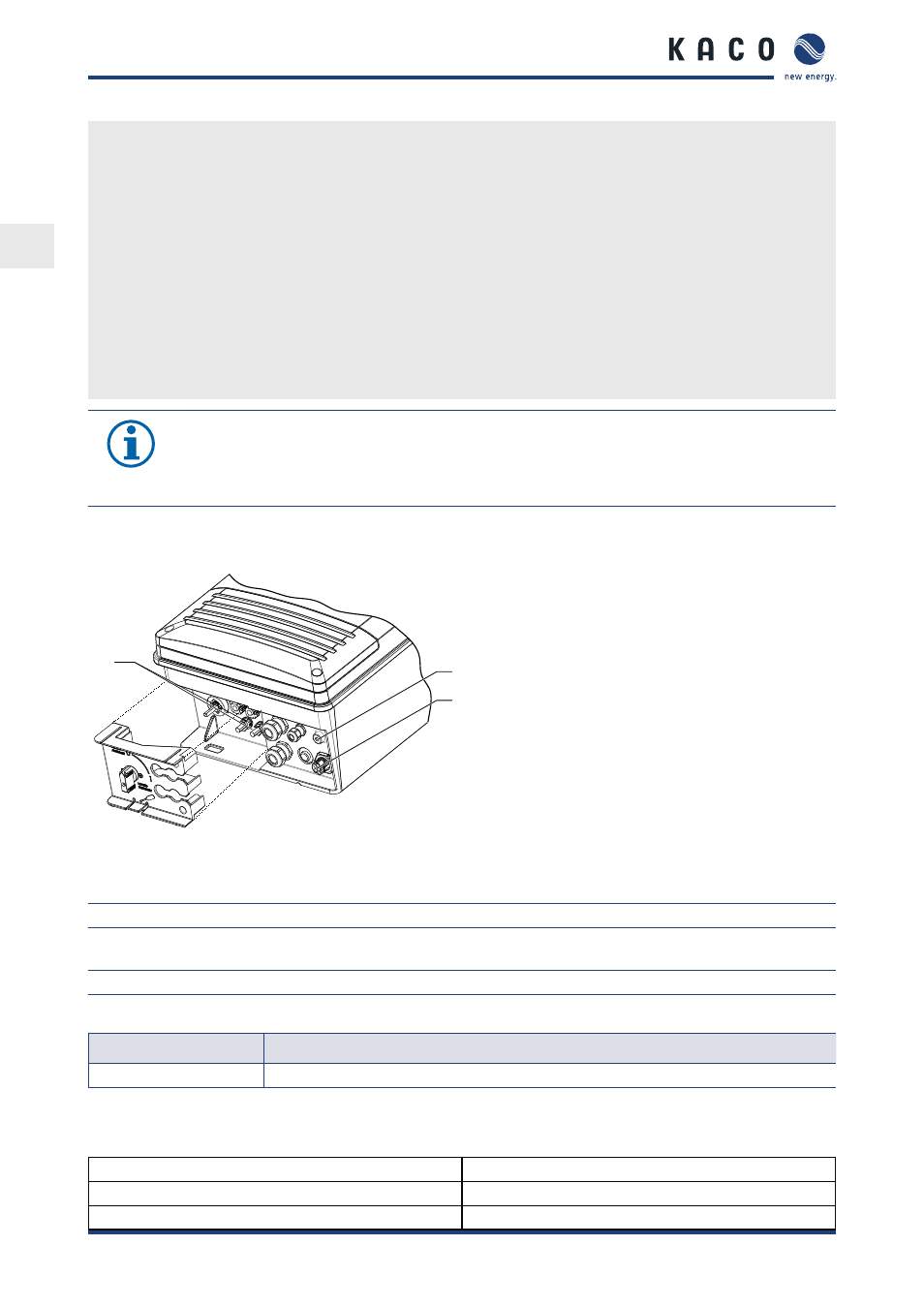

Figure 15 : Compartiment de raccordement : Raccordement
électrique
Légende
1 Connecteurs CC pour générateur PV compatibles
MC-4
3 Broche de prise CA pour le raccordement réseau
2
Mise à la terre du boîtier
1.5.4 (7.4) Raccordement de l’appareil au réseau d’alimentation
Section de câble Protection
2,5 - 6,0 mm²
max.
25 A à 6,0 mm²
Tableau 1 : Sections de câble recommandées
Sélectionner la section de câble, le type de fusible et la valeur de fusible en respectant les conditions sui-
vantes :
- Normes d’installation nationales - Nature de l'installation des câbles
- Classe de puissance de l'appareil - Températures locales
- Longueur des câbles
