Manual breve de montagem (Português)
Página 74 Montagem instrução breve blueplanett 5.0TL3 - 9.0TL3
Configurar conector DC
ඣ Área de ligações aberta.
NOTA: Antes de descarnar tenha em atenção, que não corte nenhum fio individual.
1. Descarne fios para ligação DC em 15 mm.
2. Introduzir os fios isolados com cabos torcidos até ao batente.
NOTA: As extremidades dos cabos devem estar visíveis na mola.
3. Feche a mola de forma a que fique encaixada.
4. Inserir aplicação na bucha.
5. Apertar bucim roscado com ajuda de uma chave de bocas 15“- com 2 Nm.
6. Juntar a aplicação com a ficha de contacto.
7. Verificar encaixe puxando ligeiramente no acoplamento.
» Efectue a ligação eléctrica.
NOTA
Na colocação deve ser observado o raio de curvatura permitido de no mínimo 4x do diâmetro de
cabo. Uma flexão de curvatura demasiado grande prejudica o tipo de protecção.
Antes do conector todas as cargas mecânicas devem ser recolhidas.
7.5.3 (7.3) Preparar ligação eléctrica
Proceda à ligação do gerador PV e à ligação de rede através do conector na parte inferior do aparelho do inversor.
1
3
2

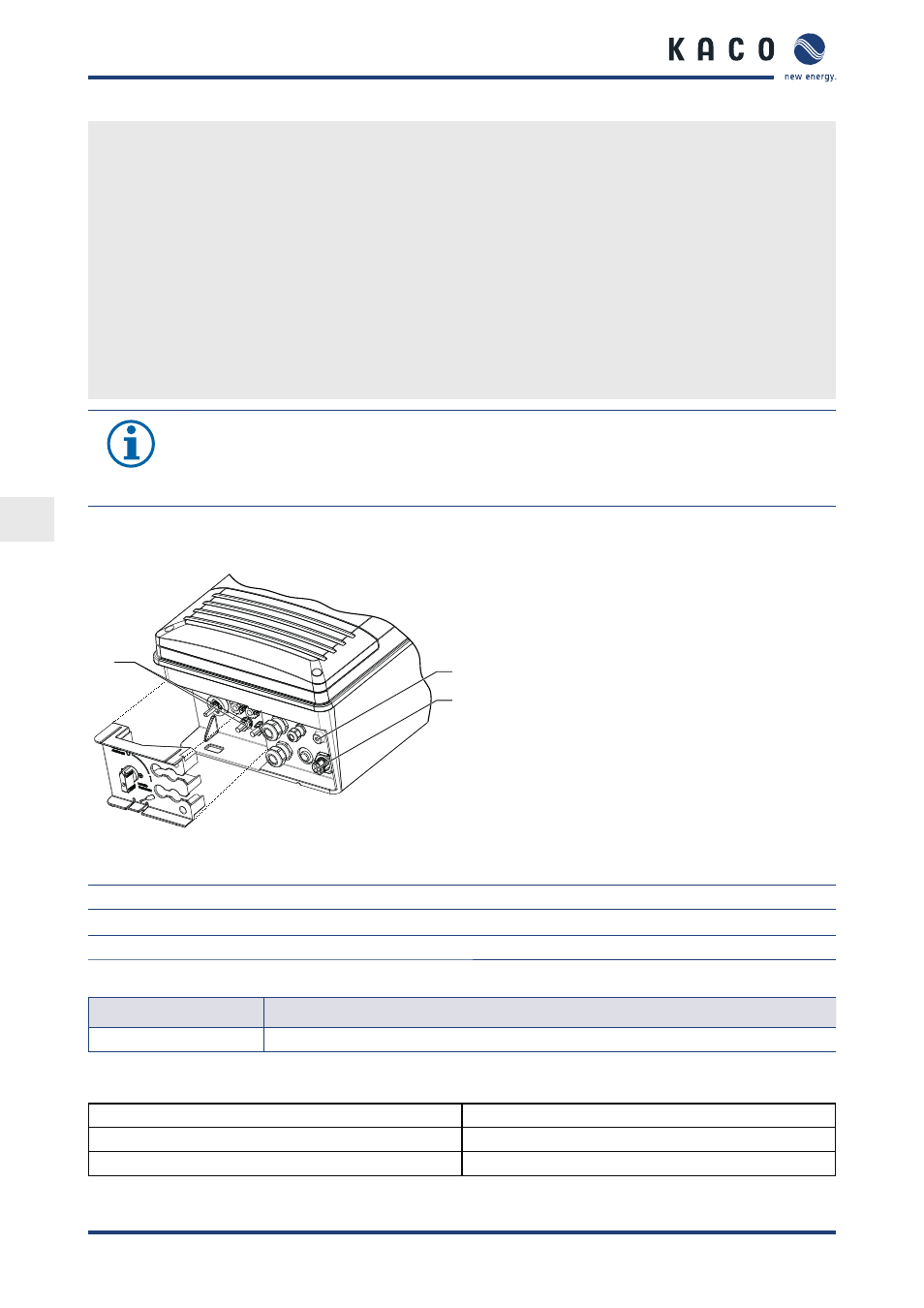

Figura 15: Área das ligações: ligação eléctrica
Legenda
1 Conector DC compatível com MC4 para gerador PV 3 Tomada de ligação AC para ligação à rede
2 Ligação à terra da caixa
7.5.4 (7.4) Ligar aparelho à rede de alimentação
Secção recta do cabo Fusível
2,5 - 6,0 mm² máx. 25 A a 6,0 mm²
Tabela 1: Cortes transversais dos cabos recomendados
Seleccionar corte transversal, tipo de protecção e valor de protecção de acordo com as condições quadro:
- normas de instalação específicas do país - Tipo de colocação de cabos
- Classe de potência do aparelho - Temperaturas locais
- Comprimento dos cabos
