Guida rapida di montaggio (in italiano)
Pagina 20 Guida rapida di montaggio blueplanett 5.0TL3 - 9.0TL3
AVVERTENZA
Durante l'immissione in rete, in caso di elevata resistenza di linea, cioè con cavo dal lato rete partico-
larmente lungo, la tensione sulle morsettiere di rete dell'inverter aumenta. L'inverter controlla questa
tensione.
Qualora superi il valore soglia specifico di sovratensione per il paese di installazione l'inverter si
disinserisce.
› Assicurarsi che i conduttori utilizzati abbiano sezioni sufficientemente grandi e che linee siano
corte.
Esecuzione dell'allacciamento alla rete
ඣ Connettore CA configurato.
1.
Innestare il connettore configurato sul connettore dell'apparecchio.
2. Posare correttamente le linee.

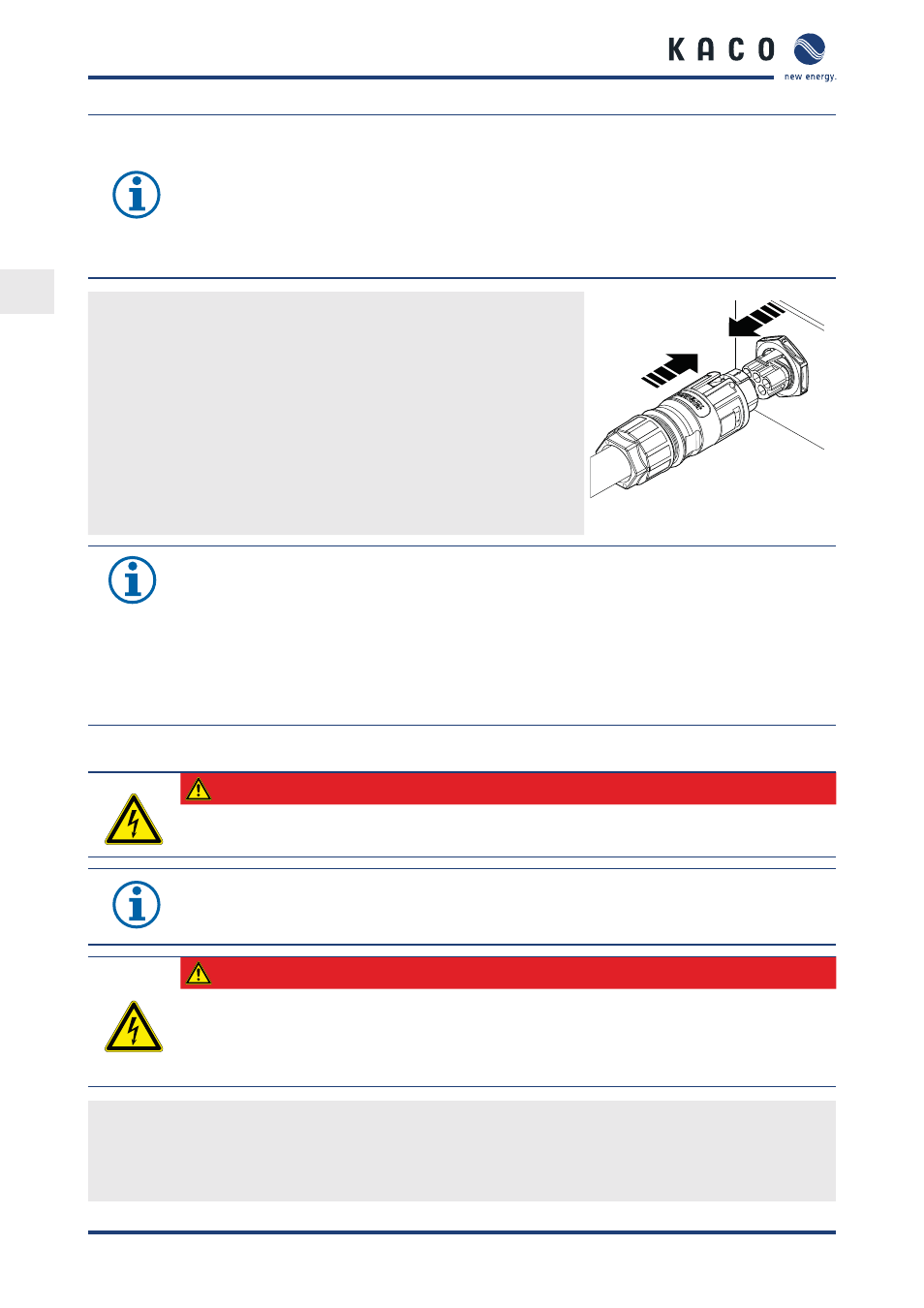

» L'inverter adesso è collegato alla rete elettrica. Immagine 16: Innestare il connettore CA
sul connettore dell'apparecchio.
AVVERTENZA
Nell'installazione finale è necessario prevedere un dispositivo di disconnessione dal lato CA. Questo
dispositivo deve essere applicato in maniera tale da poter essere accessibile senza impedimenti in
qualsiasi momento.
Qualora le disposizioni di installazione prescrivano un interruttore differenziale, questo dovrà essere
di tipo A.
Per qualsiasi domanda sul tipo più adatto, contattare l'installatore o l'assistenza tecnica di KACO new
energy.
2.5.5 (7.5) Collegamento del generatore PV all'apparecchio
PERICOLO
Pericolo di morte dovuto a tensioni da contatto!
›
In base alla norma IEC62109-1 §5.3.1 una messa a terra di moduli FV collegati o stringhe è vietata.
AVVERTENZA
I moduli FV collegati in base alla norma IEC 61730 devono essere di classe A e adeguati alla tensione
di sistema CC nominale e in ogni caso alla tensione CA di rete.
PERICOLO
Pericolo di morte dovuto a tensioni da contatto!
› Durante il montaggio: tenere separati i conduttori CC positivo e CC negativo da quello di terra (PE).
›
Disconnettere l'inverter dal generatore FV azionando il sezionatore CC integrato.
›
Estrarre il connettore.
Verifica dell'assenza di dispersioni a terra
1. Rilevare la tensione continua e la resistenza proveniente dal generatore FV
– conduttore di terra (PE) e conduttore positivo
–
conduttore di terra (PE) e conduttore negativo
