Instrucciones breves de montaje (Español)
Página 28
Instrucciones breves de montaje blueplanett 5.0TL3 - 9.0TL3
3.5
(7.1) Abrir el recinto de conexiones
1
3
2

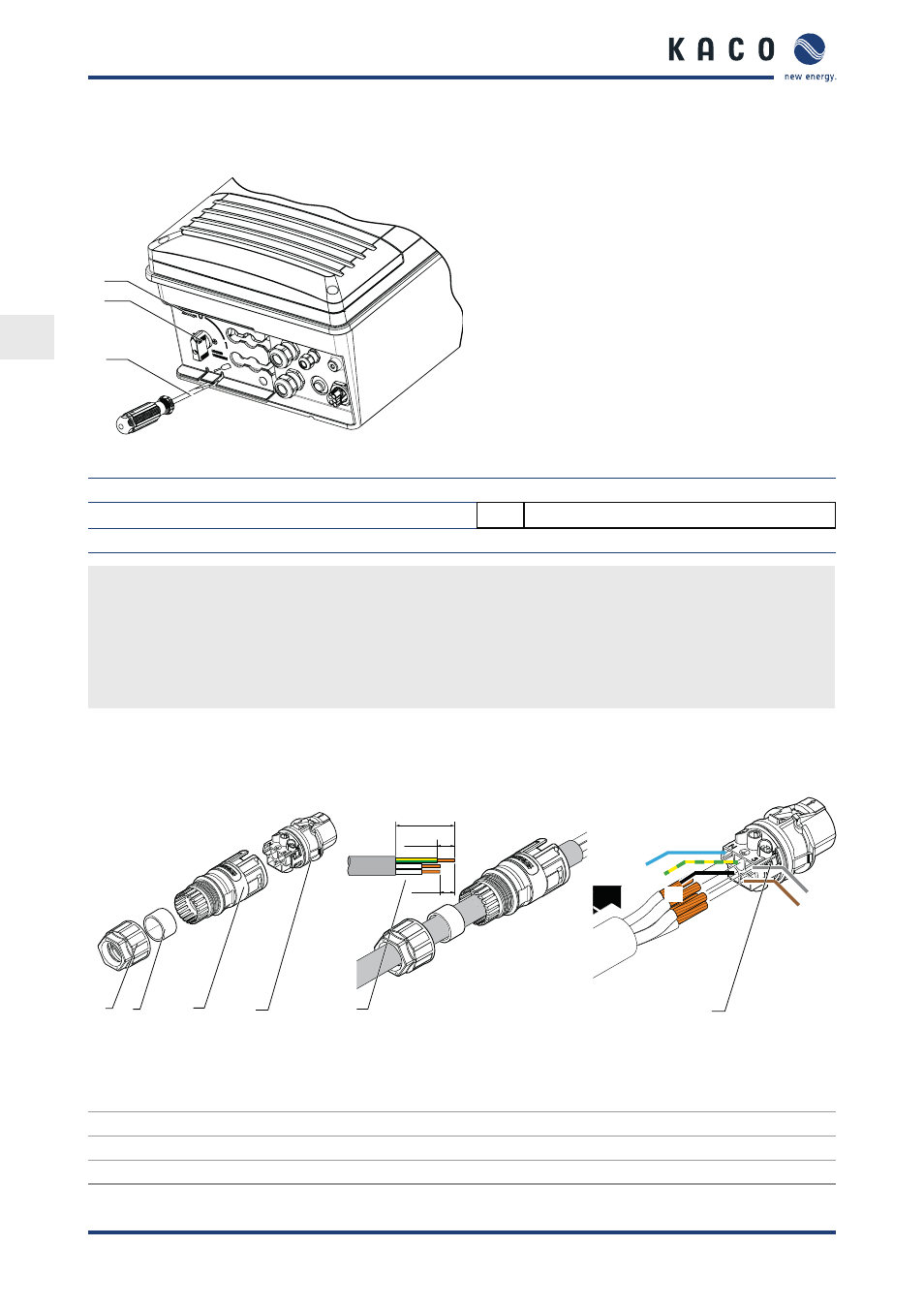

Figura 5: Despeje la zona de conexión de CC.
Leyenda
1
Destornillador
3
Seccionador de CC
2
Tapa de protección
Abrir el recinto de conexiones
ඣ Ha realizado el montaje mural.
1.
Ajuste el seccionador de CC a "0" para retirar la tapa de protección.
2. Desencaje con cuidado la chapa protectora por la zona marcada con ayuda de un destornillador.
3. Retire la chapa protectora y guárdela para la conexión.
»
Establecer la conexión eléctrica.
1.5.1
(7.2) Configurar las conexiones
3.5.1
Conector de CC
3
1
2
4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
L3
L2
N
PE
L1
4
Figura 6: Conector de CA
Figura 7: Pelar el cable
Figura 8: Empalmar el cable con el
portacontacto
Leyenda
1
Racor de cable
4
Contacto
2
Junta
5
Longitudes de cable
3
Carcasa
