Zkrácený návod k obsluze (čeština)
Strana 82
Stručný návod k montáži zařízení blueplanett 5.0TL3 - 9.0TL3
150mm
500 mm
700 mm
250mm
150mm
700 mm
500 mm
1
2
3
4
5
6
1220
510
160
582
920
216
180

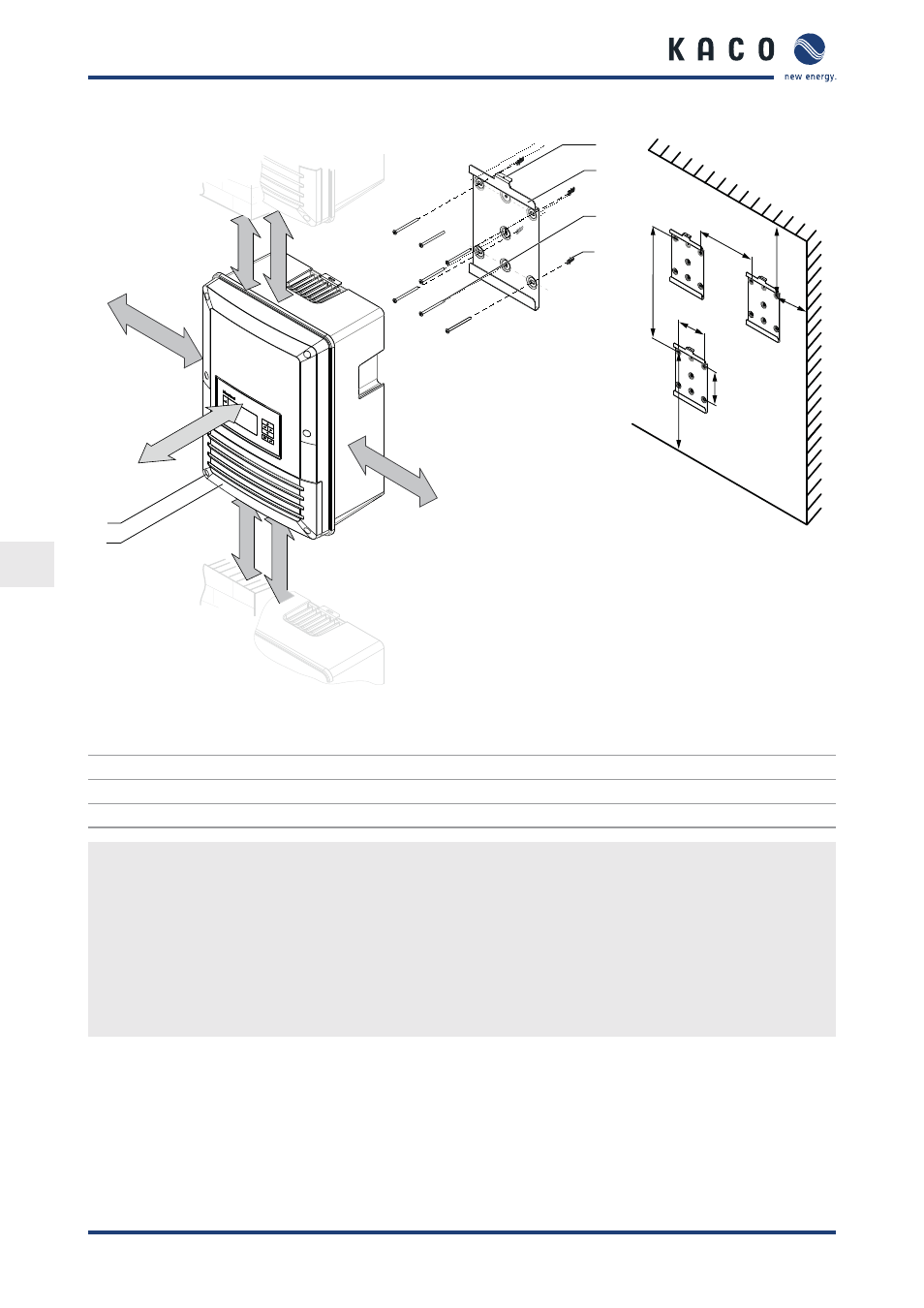

Obr. 4:
Minimální odstupy / montážní deska
Popis
1
Kryt přípojné části
4
Hmoždinka (3x)
2
Šrouby pro upevnění (2x Torx)
5
Šrouby pro montáž (3x)
3
Závěsná oka
6
Otvor pro zajištění střídače
Montáž střídače
1.
Označte si pozici vrtacích otvorů pomocí drážek v montážní desce.
UPOZORNĚNÍ: Ve výkresu jsou již vzaty v úvahu minimální odstupy mezi dvěma střídači, resp. střídačem a stro-
pem/podlahou.
2. Upevněte montážní desku na stěnu s použitím společně dodaného upevňovacího materiálu.
Dbejte na správnou orientaci montážní desky.
3. Střídač zavěste na montážní desku pomocí závěsných patek na zadní straně skříně.
4. Upevněte střídač přiloženými šrouby na závěsný úchyt montážní desky.
»
Střídač je nyní namontován. Pokračujte v instalaci.
