Notice de montage abrégée (Français)
Page 12 Notice de montage abrégée blueplanet 5.0TL3 - 9.0TL3
1.6 Mettre le boîtier à la terre
DANGER
Tension dangereuse en raison des deux tensions de service!
Un contact avec les câbles ou les bornes de l’appareil entraîne des blessures graves, voire mortelles.
En raison du courant de fuite élevé, le temps de déchargement des condensateurs peut atteindre
5 minutes.
› L'onduleur ne doit être ouvert et entretenu que par un électricien agréé par l'exploitant du réseau
de distribution.
› Avant d'ouvrir l'appareil, déconnecter le générateur PV et le réseau et attendre au moins 5 minutes.
› Établir impérativement la mise à la terre avant le raccordement au circuit du courant d'alimentation.
› Avant d'effectuer des travaux sur l'onduleur, assurez l'isolation de l'alimentation de l'installation et
du réseau.
Une mise à la terre optionnelle du boîtier est possible sur le point de mise à la terre prévu à cet effet dans le com-
partiment de raccordement de l’onduleur. Veuillez à cet égard tenir compte d’éventuelles consignes d’installation
nationales.

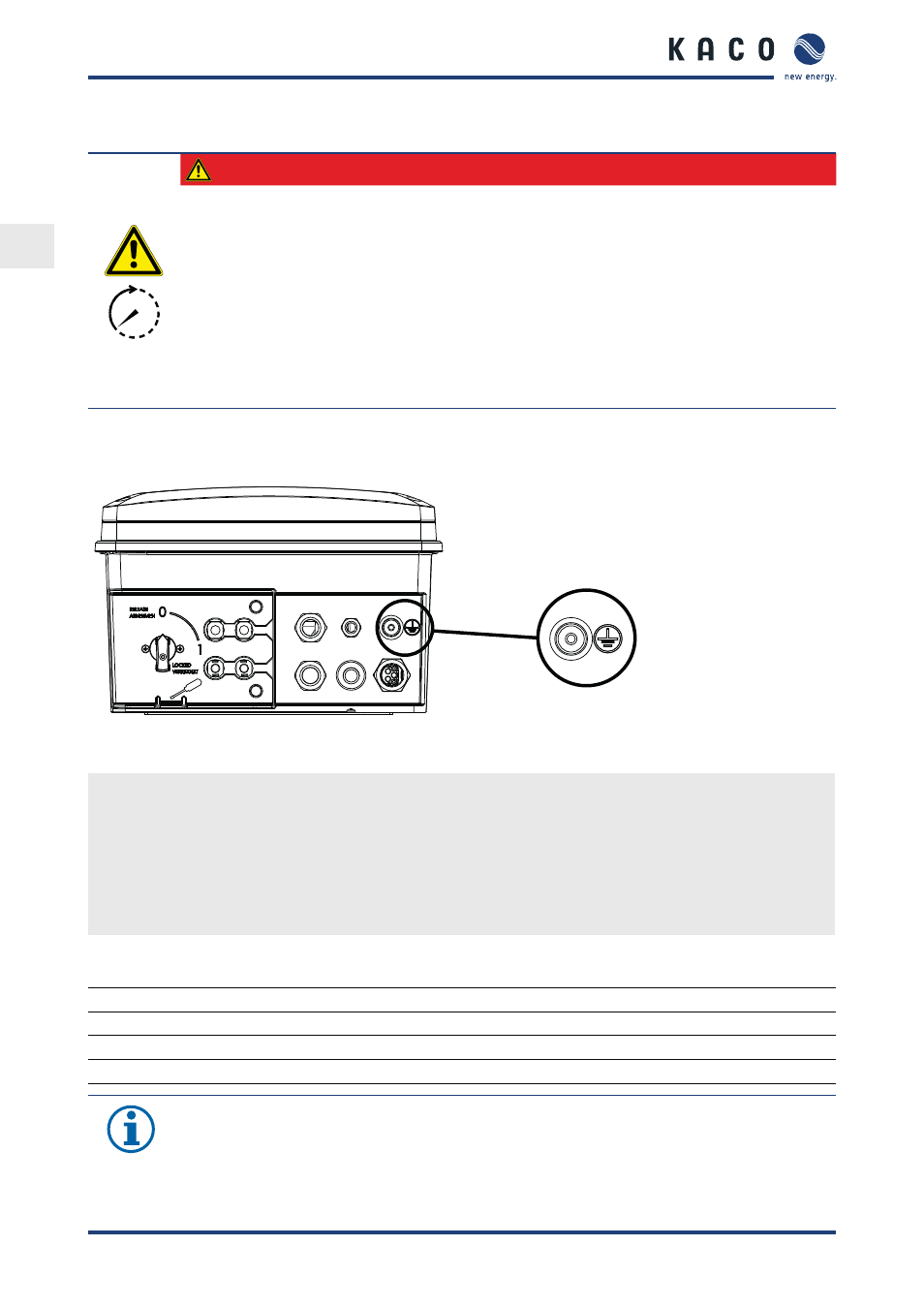

Figure 21 : Point de mise à la terre dans le compartiment de raccordement
Mettre le boîtier à la terre
1. Desserrer le passe-câble à vis pour la mise à la terre du boîtier.
2. Dégainer et dénuder le conducteur de terre.
3. Équiper le conducteur dénudé d’une cosse à œil M4.
4. Visser la cosse à œil sur le point de mise à la terre à l’aide d’une vis M4/TX30.
5. Vérifier que le conducteur est bien fixé.
» Le boîtier est mis à la terre.
1.7 Numéros de téléphone du service technique
Assistance technique Conseil technique
Onduleur +49 (
0) 7132/3818-660
+49 (
0) 7132/3818-660
Enregistrement des données et accessoires +49 (
0) 7132/3818-690
+49 (
0) 7132/3818-690
Assistance à la clientèle du lundi au vendredi de 8h00 à 17h00
REMARQUE
Pour de plus amples informations sur les caractéristiques techniques, le raccordement des interfaces,
la commande, la maintenance et l'élimination des dérangements, veuillez consulter la notice d'utili-
sation proposée en anglais.
Vous trouverez une version complète de la notice dans votre langue sur notre site Internet http://
kaco-newenergy.com. (carte du monde dans la section « Download »)
