Skrócona instrukcja montażu (Polski)
Skrócona instrukcja montażu blueplanett 5.0TL3 - 9.0TL3 Strona 39
4.5 (7.1) Otwieranie pokrywy skrzynki przyłączeniowej
1
3
2

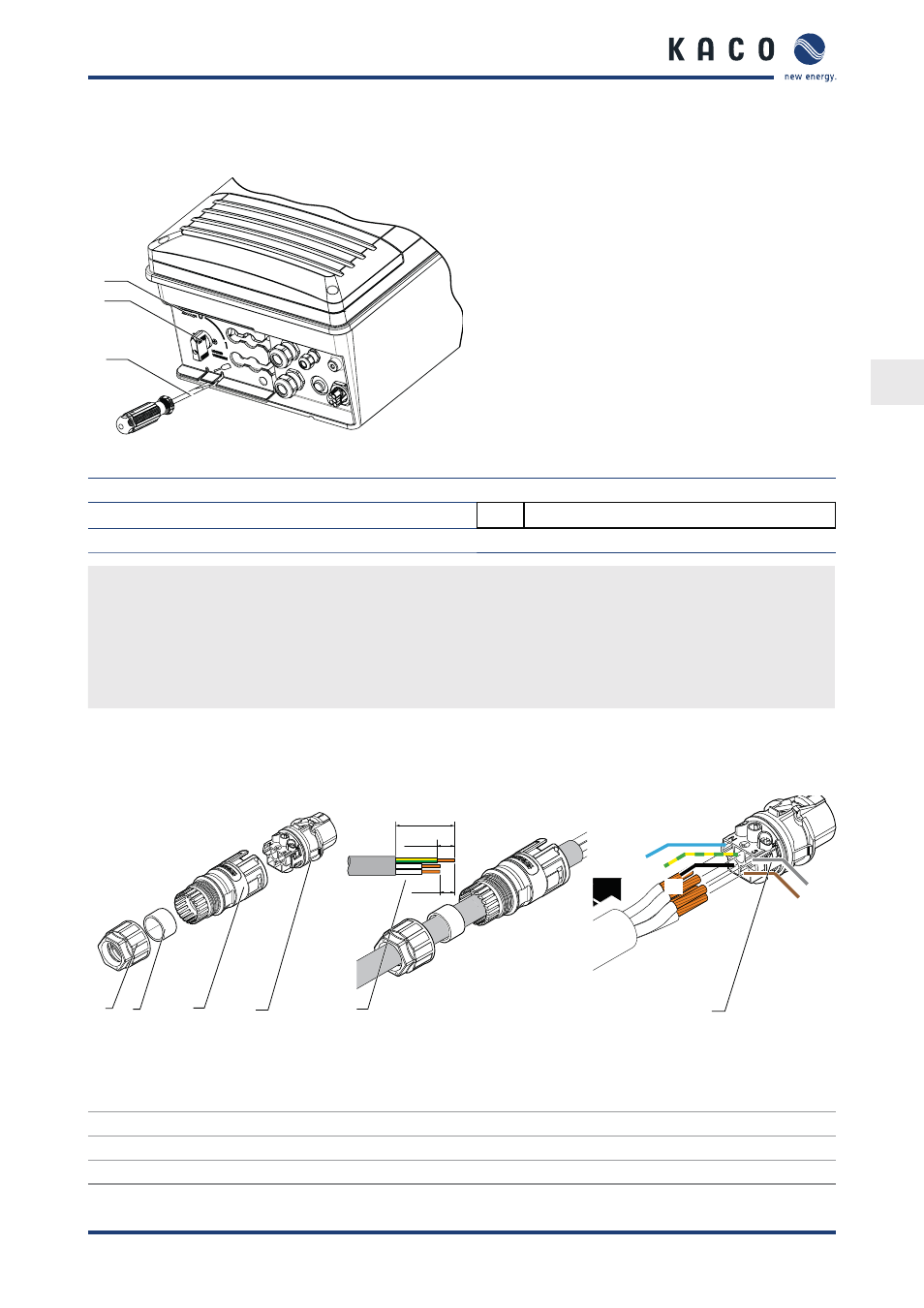

Rysunek 5: Odsłonić przyłącze DC
Objaśnienia
1 Wkrętak 3 Rozłącznik DC
2 Pokrywa ochronna
Otwieranie skrzynki przyłączeniowej
ඣ Falownik jest zamontowany na ścianie.
1.
Do zdjęcia pokrywy ochronnej ustawić rozłącznik DC w pozycji „0”.
2. Odblokować ostrożnie wkrętakiem osłonę blaszaną po oznaczonej stronie.
3. Zdjąć osłonę i przechowywać w celu podłączenia.
» Podłączyć falownik do instalacji elektrycznej.
1.5.1 (7.2) Konfiguracja przyłączy
4.5.1 Złącze wtykowe DC
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
L3
L2
N
PE
L1
4
Rysunek 6: Wtyk przyłą-
czeniowy AC
Rysunek 7: Odizolować
kabel
Rysunek 8: Podłączyć kabel do
nośnika stykowego
Objaśnienia
1 Przepust kablowy 4 Wtyk kontaktowy
2 Uszczelka 5 Długości kabli
3 Obudowa
