Lynvejledning til montering (Dansk)
Side 106 Lynvejledning til montering af blueplanett 5.0TL3 - 9.0TL3
1 Nm
CLICK !
CLICK !
30
6,5 Nm

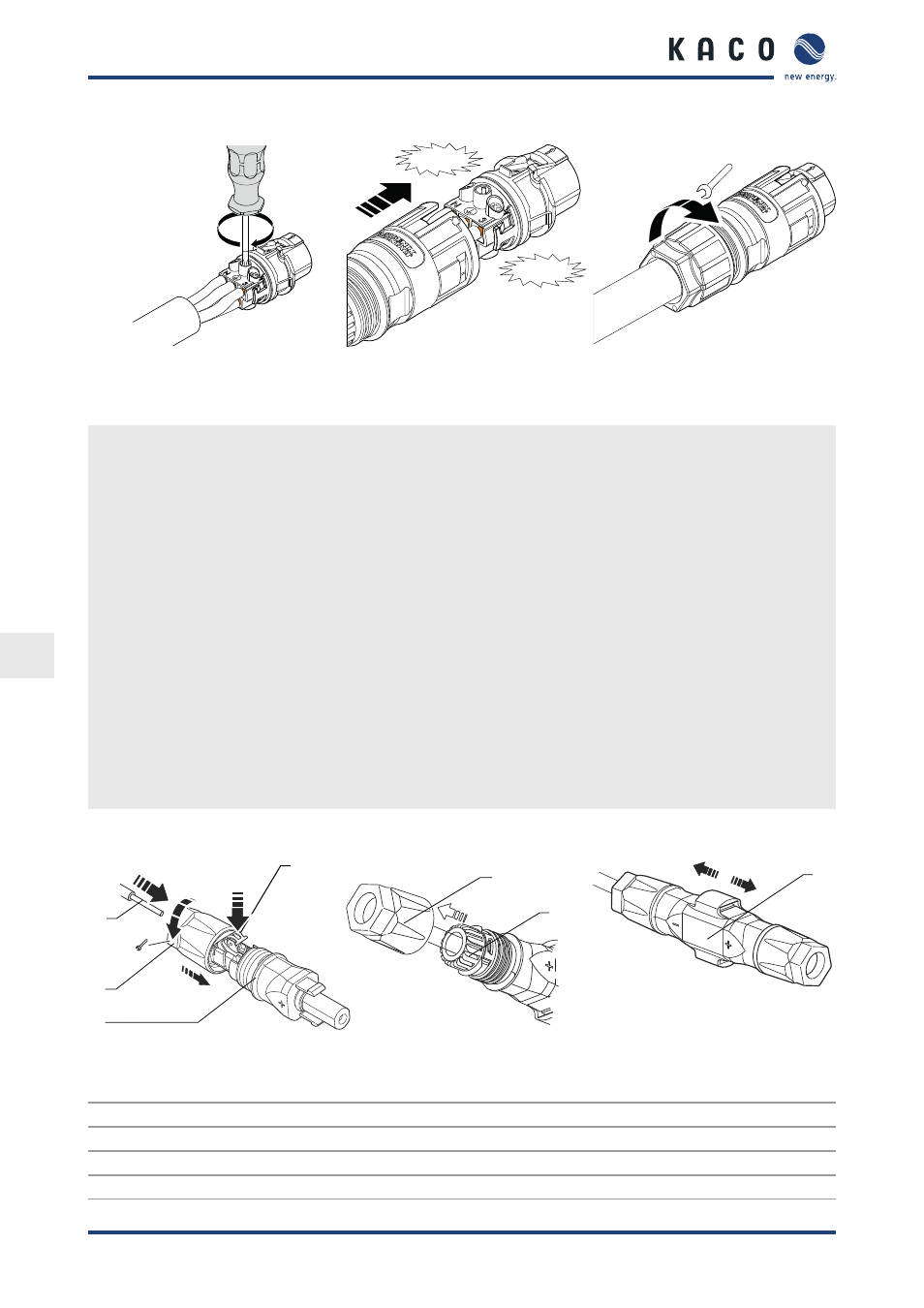

Billede 9: Spænd skruerne Billede 10: Tryk afbryderarmen ind i
kabinettet
Billede 11: Spænd kabelforskruningen
Konfiguration af AC-tilslutningsstik
ඣ Tilslutningsområdet er åbnet.
1.
Skub kabelforskruningen over kablet.
2. Vælg pakning ud fra den anvendte kabeldiameter (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Skub kabinettet med pakningen over kablet.
4. Afisoler kablet med 50 mm.
5. Forkort ledningerne N, L1, L2, L3 med 8 mm.
6. Afisoler ledningerne (N, L1, L2, L3 , PE) med 12 mm.
7. Ved fleksible ledninger anbefaler vi brug af ledningstyller i henhold til DIN 46228, som presses med en press-
etang (CRIMPFOX 6).
8. Indsæt ledningerne i kontakterne i henhold til mærkningen på afbryderarmen.
9. Stram skruerne på afbryderarmen med 1 Nm.
10. Tryk afbryderarmen ind indtil et hørbart "klik".
11. Tryk afbryderarmen ind indtil et hørbart "klik".
12. Stop kabinettet med en skruenøgle (30er).
Stram kabelforskruningen med et drejningsmoment på 6,5 Nm.
» Foretag elektrisk tilslutning.
10.5.2 DC-stikforbindelse
5
1
2
6
4
3
1
2
15
4
3
7
Billede 12: Indfør ledninger Billede 13: Skub indsatsen i hylsteret Billede 14: Kontroller fastgørelsen
Billedtekst
1 Ledninger til DC-tilslutning 5 Kabelforskruning
2 Fjeder 6 Stik
3 Indsats 7 Kobling
4 Tylle
