Kratka navodila za montažo (Slovensko)
Stran 118 Kratka navodila za montažo blueplanett 5.0TL3 - 9.0TL3
Konfiguriranje vtičnega spojnika DC
ඣ Območje priključka je odprto.
NAVODILO: Pred snetjem izolacije pazite, da ne boste odrezali posameznih žic.
1. Z žil za priklop DC snemite 15 mm izolacije.
2. Izolirane žile s prepletenimi prameni previdno vpeljite do omejila.
NAVODILO: Konci pramenov morajo biti vidni v vzmeti.
3. Vzmet zaprite tako, da bo vzmet zaskočena.
4. Vstavek potisnite v tulec.
5. Privitje kabla zategnite z viličastim ključem 15" z 2 Nm.
6. Vstavek povežite s kontaktnim vtičem.
7. Zaskočitev preverite z rahlim vlečenjem za sklopko.
» Izvedite električno priključitev.
NAVODILO
Pri polaganju morate upoštevati dovoljen polmer upogiba najmanj 4x premera kabla. Prevelike sile
pri upogibanju ogrožajo vrsto zaščite.
Pred vtičnim spojnikom je treba prestreči vse mehanske obremenitve.
11.5.3 (7.3) Priprava električne priključitve
Priključek za PV-generator ter priključitev na omrežno napetost izvedite prek vtičnega spojnika na spodnji strani
naprave razsmernika.
1
3
2

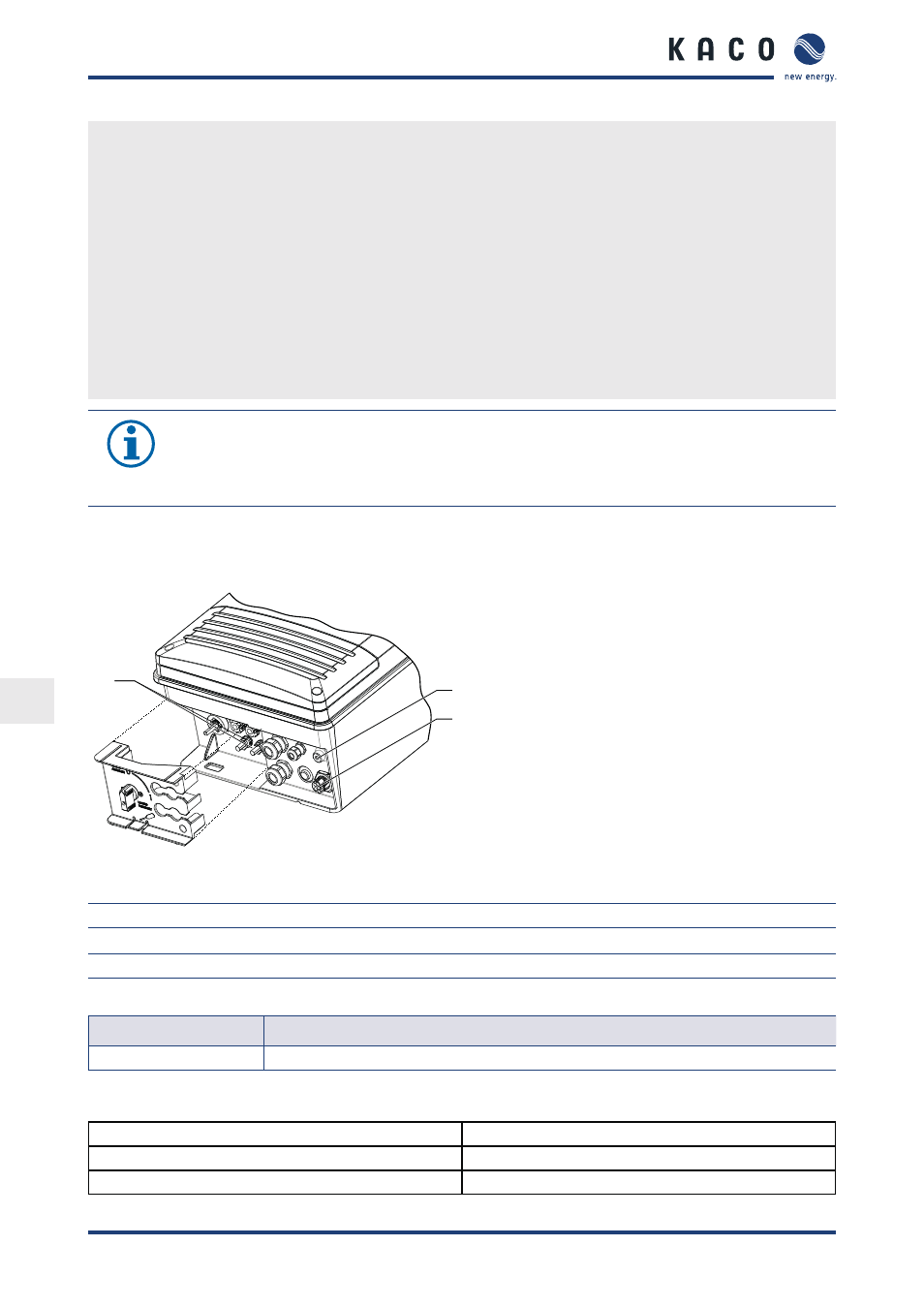

Slika 15: Priključno območje: Električna priključitev
Legenda
1 Vtični spojnik DC za PV-generator 3 Priključna doza AC za priklop omrežni priključek
2 Ozemljitev ohišja
11.5.4 (7.4) Priključitev naprave na napajalno omrežje
Presek kabla Varovalka
2,5 - 6,0 mm² maks. 25 A pri 6,0 mm²
Razpredelnica 1: Priporočeni preseki kablov
Presek kabla, vrsto varovalke in vrednost varovalke izberite v skladu z naslednjimi okvirnimi pogoji:
- standardi namestitve, specifični za državo - vrsta polaganja kablov
- močnostni razred naprave - lokalne temperature
- dolžina kablov
