DK DK
Lynvejledning til montering (Dansk)
Side 108 Lynvejledning til montering af blueplanett 5.0TL3 - 9.0TL3
BEMÆRK
Ved høj ledningsmodstand, dvs. ved stor ledningslængde på strømsiden, øges spændingen i føde-
drift på vekselretterens strømklemmer. Vekselretteren overvåger denne spænding.
Overskrider spændingen den landsspecifikke grænseværdi på
netoverspændingen, slår vekselretteren fra.
›
Sørg for tilstrækkeligt store ledningstværsnit el. korte ledningslængder.
Udførelse af strømtilslutning
ඣ AC-stikforbindelse er konfigureret.
1.
Forbind den konfigurerede stikforbindelse med stikkene ved at klikke
dem på plads.
2. Før ledningerne korrekt.

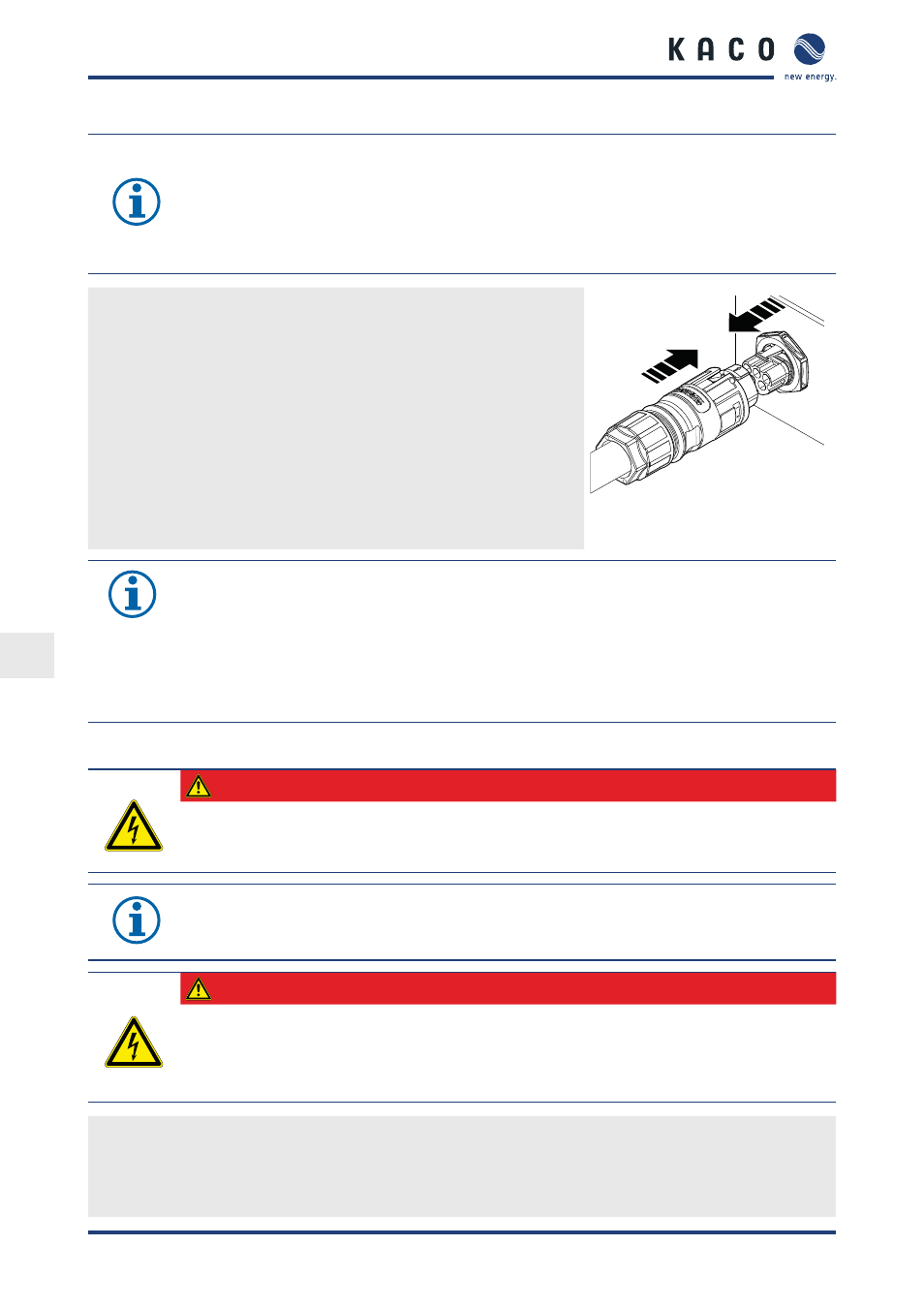

» Vekselretteren er tilsluttet ledningsnettet. Billede 16: Klik AC-stikforbindelsen på
plads sammen apparatstikfor-
bindelsen.
BEMÆRK
I den endelige installation skal der indarbejdes en afbryderanordning på AC-siden. Denne afbry-
deranordning skal være anbragt således, at adgangen til den til enhver tid kan ske uhindret.
Kræves der iht. installationsforskriften en fejlstrømsafbryder, skal der anvendes en fejlstrømsafbry-
der af type A.
Ved spørgsmål om egnet type bedes du kontakte installatøren eller kundeservice hos KACO new
energy.
10.5.5 (7.5) Tilslutning af PV-generator til apparatet
FARE
Livsfare på grund af opståede berøringsspændinger!
›
I henhold til IEC62109-1 §5.3.1 er en jordforbindelse af tilsluttede PV-moduler eller strenge generelt
forbudt.
BEMÆRK
Tilsluttede PV-moduler skal iht. IEC 61730, klasse A udmåles til den tænkte DC-systemspænding, dog
mindst til værdien på AC-netspændingen.
FARE
Livsfare på grund af opståede berøringsspændinger!
› Under montering: Afbryd DC-plus og DC-minus elektrisk fra jordpotentialet (PE).
›
Afbryd vekselretteren fra PV-generatoren ved at betjene den integrerede DC-afbryder.
›
Træk stikforbinderen af.
Kontrol for jordfejl
1. Bestem DC-spændingen og modstanden på PV-generatoren for:
– beskyttelsesjord (PE) og plusledningen
–
beskyttelsesjord (PE) og minusledningen
