Guida rapida di montaggio (in italiano)
Guida rapida di montaggio blueplanett 5.0TL3 - 9.0TL3 Pagina 19
Configurazione del connettore CC
ඣ Vano collegamenti aperto.
AVVERTENZA Prima di eseguire l'isolamento, assicurarsi di non tagliare singoli fili.
1. Isolare i fili per il collegamento CC di 15 mm.
2. Introdurre con cautela i fili isolati con i trefoli attorcigliati fino all'arresto.
AVVERTENZA Le estremità dei trefoli devono essere visibili nella molla.
3. Chiudere la molla in modo tale che questa sia scattata in sede.
4. Spingere l'inserto nella boccola.
5. Serrare il passacavo mediante una chiave fissa 15° a 2 Nm.
6. Unire l'inserto con il morsetto.
7. Controllare lo scatto in sede tirando leggermente il giunto.
» Realizzazione del collegamento elettrico.
AVVERTENZA
Durante la posa è necessario osservare un raggio di piegatura ammesso pari ad almeno 4 volte il dia-
metro del cavo. Forze di piegature troppo elevate pregiudicano il grado di protezione.
Prima di realizzare il collegamento a innesto è necessario assorbire tutti i carichi meccanici.
2.5.3 (7.3) Preparazione del collegamento elettrico
Effettuare l'allacciamento al generatore PV e l'allacciamento alla rete utilizzando i connettori sul lato inferiore dell'in-
verter.
1
3
2

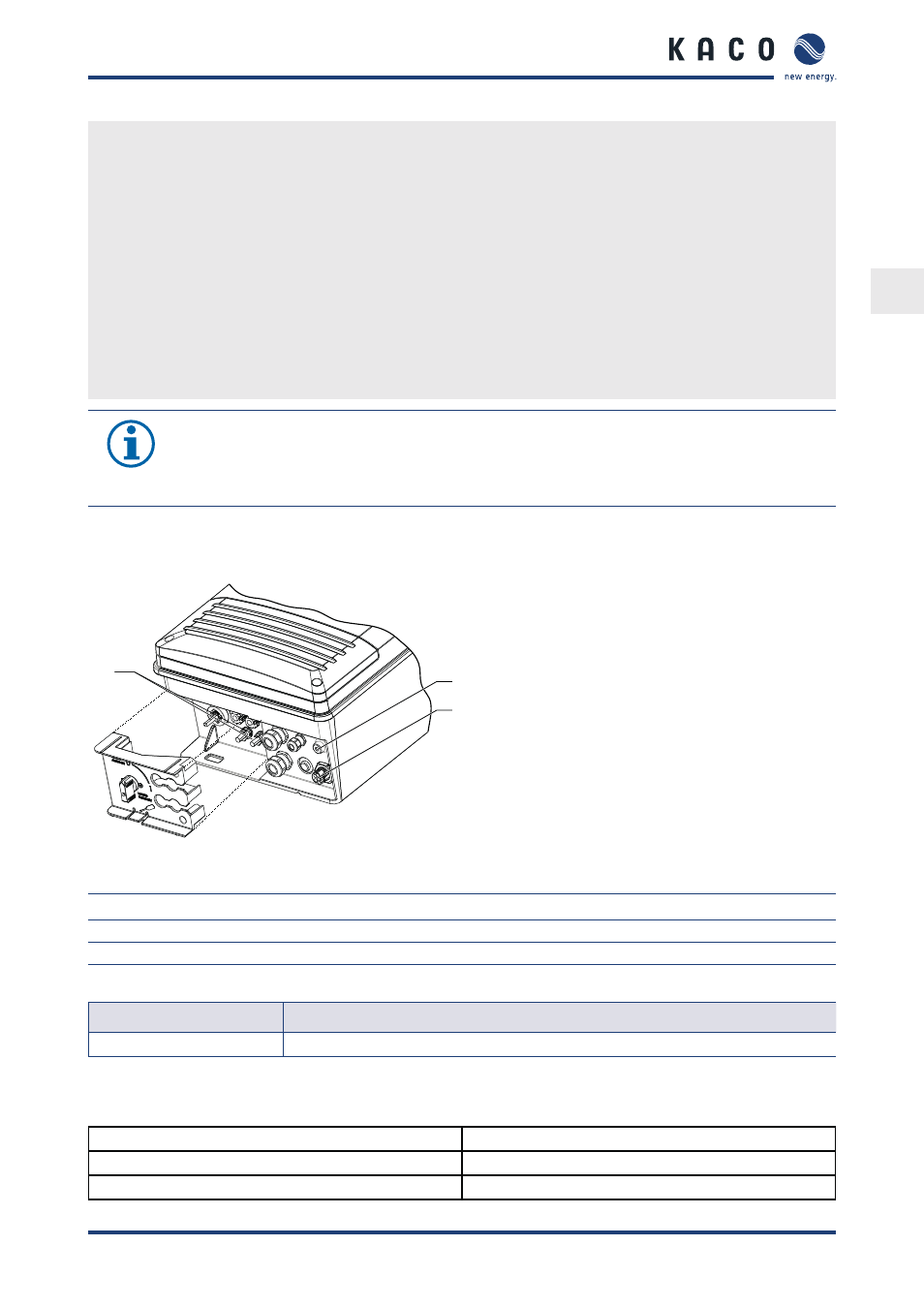

Immagine 15: Vano collegamenti: collegamento
elettrico
Legenda
1 Connettore CC MC4 compatibile per il generatore PV 3 Presa CA per l'allacciamento alla rete
2 Messa a terra della scatola
2.5.4 (7.4) Collegamento dell'apparecchio alla rete di alimentazione
Sezione del conduttore Fusibile
2,5 - 6,0 mm²
max.
25 A a 6,0 mm²
Tabella 1: Sezione del conduttore raccomandata
Selezionare la sezione del conduttore, il tipo di fusibile e l'amperaggio del fusibile in base alle seguenti con-
dizioni quadre:
- norme di installazione specifiche del rispettivo Paese - tipo di posa del conduttore
- classe di potenza dell'apparecchio - temperature locali
- lunghezza del conduttore
