Kratka navodila za montažo (Slovensko)
Kratka navodila za montažo blueplanett 5.0TL3 - 9.0TL3
Stran 115
150mm
500 mm
700 mm
250mm
150mm
700 mm
500 mm
1
2
3
4
5
6
1220
510
160
582
920
216
180

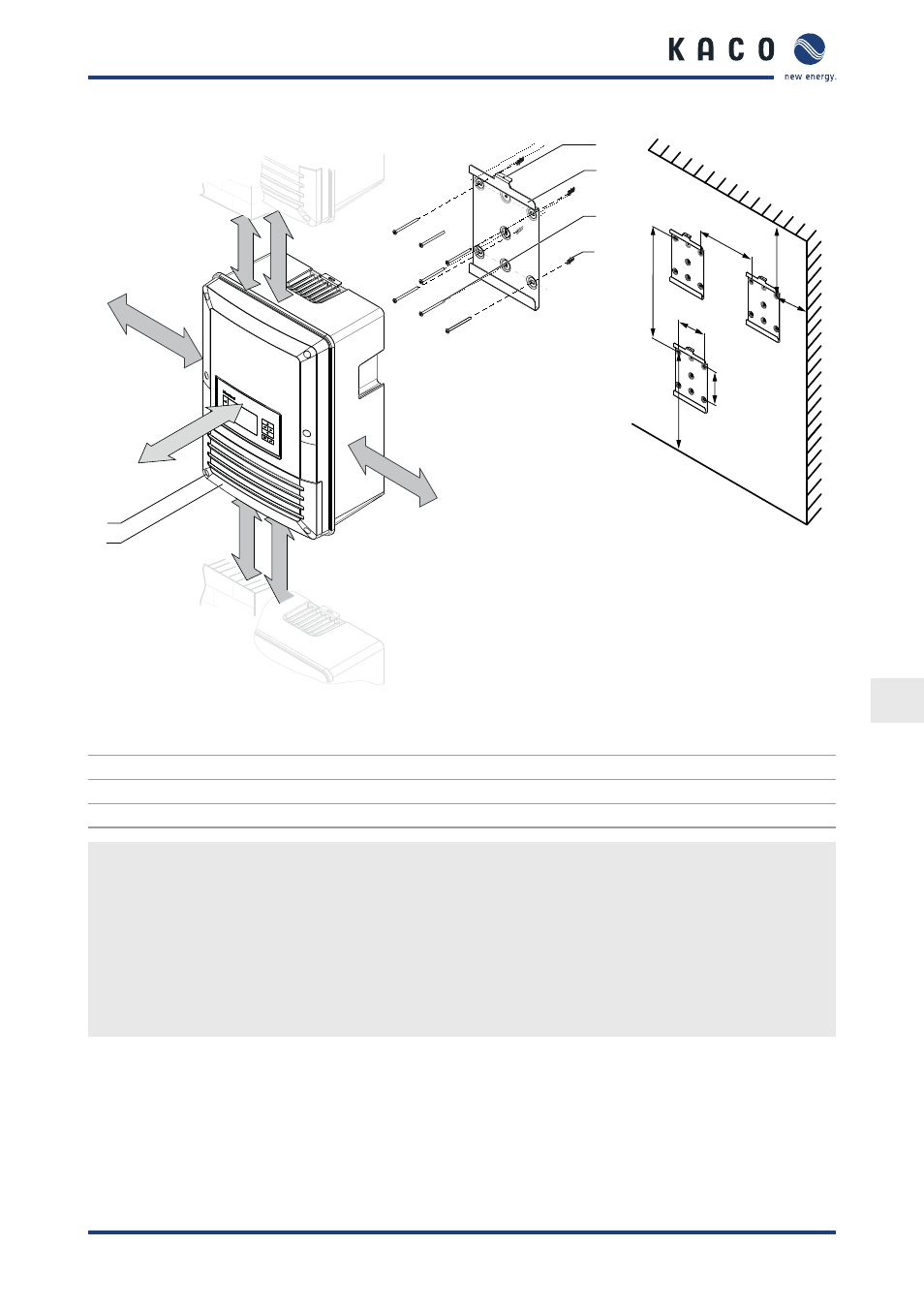

Slika 4:
Minimalne razdalje/montažna plošča
Legenda
1
Pokrov za priključno območje
4
Stenski vložki (3x)
2
Pritrdilni vijaki (2x trx)
5
Montažni vijaki (3x)
3
Zanke za vpetje
6
Izvrtina za varovalo razsmernika
Montaža razsmernika
1.
S pomočjo odprtin v montažni plošči označite položaj izvrtin.
NAVODILO: Minimalne razdalje med dvema razsmernikoma oz. razsmernikom ter stropom/tlemi so v risbi že
upoštevane.
2. Montažno ploščo pritrdite na steno s priloženim pritrdilnim materialom.
Upoštevajte pravilno usmeritev montažne plošče.
3. Razsmernik vpnite s ploščicami za vpenjanje na zadnji strani ohišja v montažno ploščo.
4. Razsmernik pritrdite s priloženim vijakom pritrdilni jeziček montažne plošče.
»
Razsmernik je nameščen. Nadaljujte z namestitvijo.
