Manual breve de montagem (Português)
Página 72
Montagem instrução breve blueplanett 5.0TL3 - 9.0TL3
7.5
(7.1) Abra a área das ligações
1
3
2

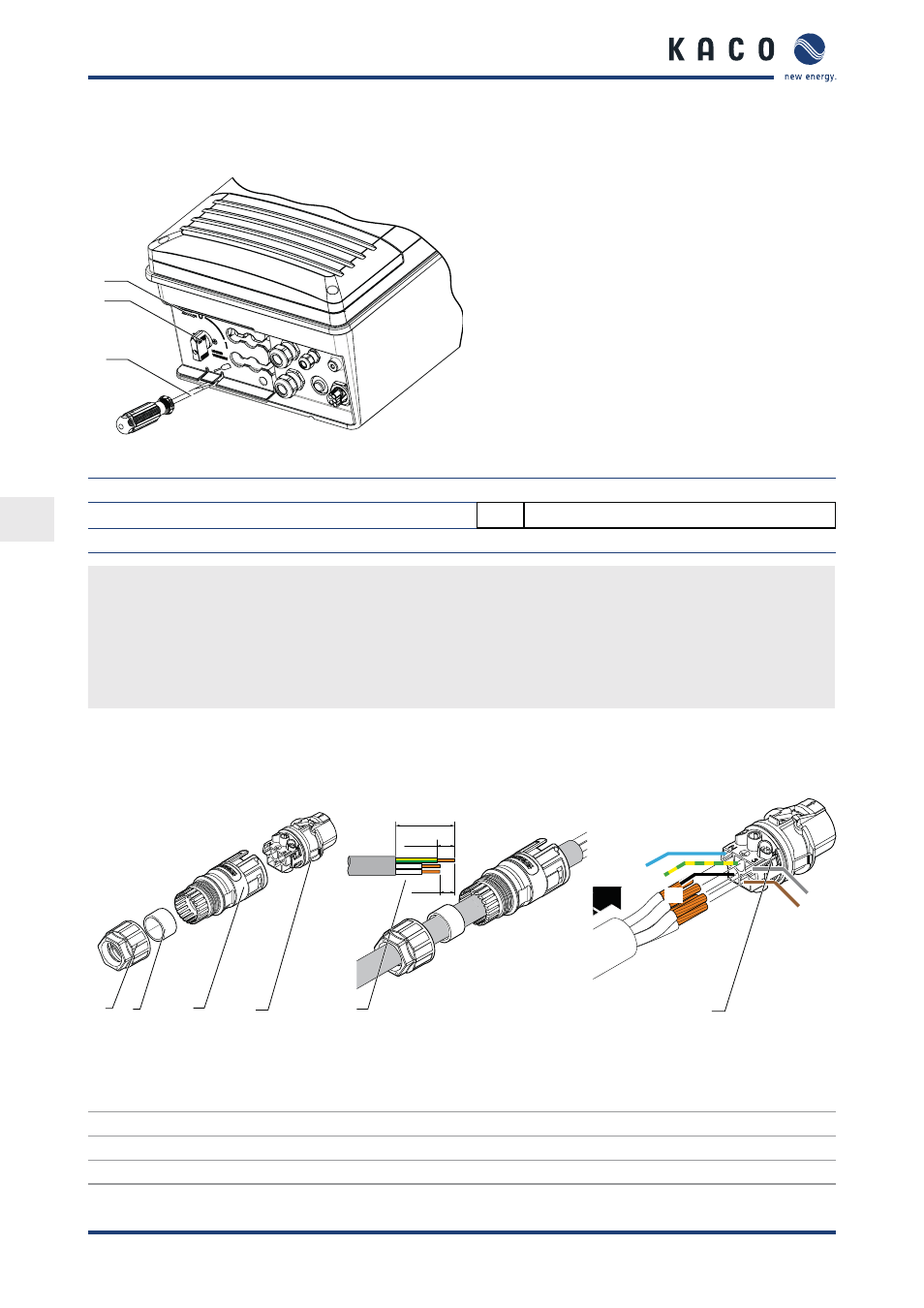

Figura 5: Desobstruir a área de ligação DC
Legenda
1
Chave de fenda
3
Interruptor de corte DC
2
Tampa de protecção
Abrir a área das ligações
ඣ Já efectuou a montagem na parede.
1.
Colocar a "0" o interruptor de corte DC para retirar a tampa de protecção.
2. Desbloqueie cuidadosamente a chapa de protecção na posição marcada com a ajuda de uma chave de fenda.
3. Retire a chapa de protecção e guardá-la para a ligação.
»
Efectue as ligações eléctricas.
1.5.1
(7.2) Configurar ligações
7.5.1 Conector
DC
3
1
2
4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
L3
L2
N
PE
L1
4
Figura 6: Conector de ligação AC
Figura 7: Descarne cabo
Figura 8: Conecte o cabo ao suporte
de contacto
Legenda
1
Bucim roscado
4
Ficha de contacto
2
Vedante
5
Comprimentos de cabos
3
Caixa
