Powermax30 AIR Manual de servicio 808853 99
6 – Reemplazo de componentes de la fuente de energía
Instalarle la cubierta a la fuente de energía

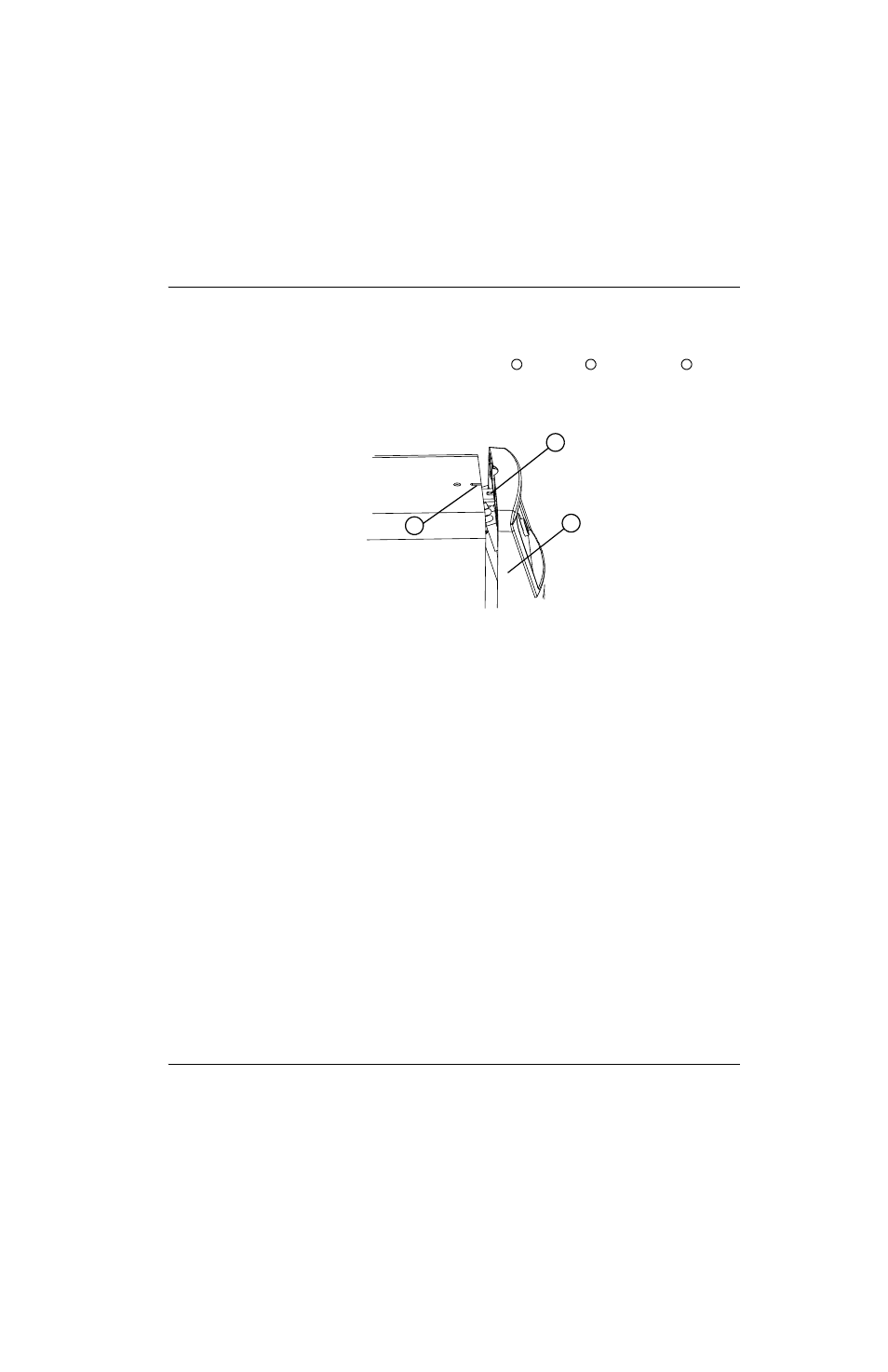

1. Con cuidado de no pellizcar ningún cable, pasar la cubierta sobre de la fuente de energía. Alinear los bordes
inferiores con las guías y, la ranura de la parte superior de la cubierta , con la aleta del panel frontal, de modo
que las persianillas más grandes queden frente al ventilador.
Figure 23
2. Realinear el panel frontal con la fuente de energía.
3. Realinear el panel trasero con la fuente de energía asegurándose de que el orificio de la presilla sujetacables a tierra
esté bien alineado con los orificios de tornillos del panel trasero y la fuente de energía.
4. Colocar la manija sobre los orificios en la parte de arriba de la cubierta y, sus extremos, por debajo de los bordes
de los paneles.
 Puede que le resulte más fácil instalar el tornillo cerca del panel posterior antes de instalar
el tornillo cerca del panel frontal.
5. Instalar los 2 tornillos que sujetan la cubierta y el mango. Apretar los tornillos a 23,0 kg·cm.
6. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).
1 2 3
1
2
3
