6 – Reemplazo de componentes de la fuente de energía
7. Por el lado de la tarjeta de alimentación de la fuente de energía, conectar los cables de los transformadores
e inductores del nuevo conjunto de circuitos magnéticos a J13, J14, J15, J18, J19, J20 y J21. Apretar cada uno
de los tornillos a 23,0 kg·cm.

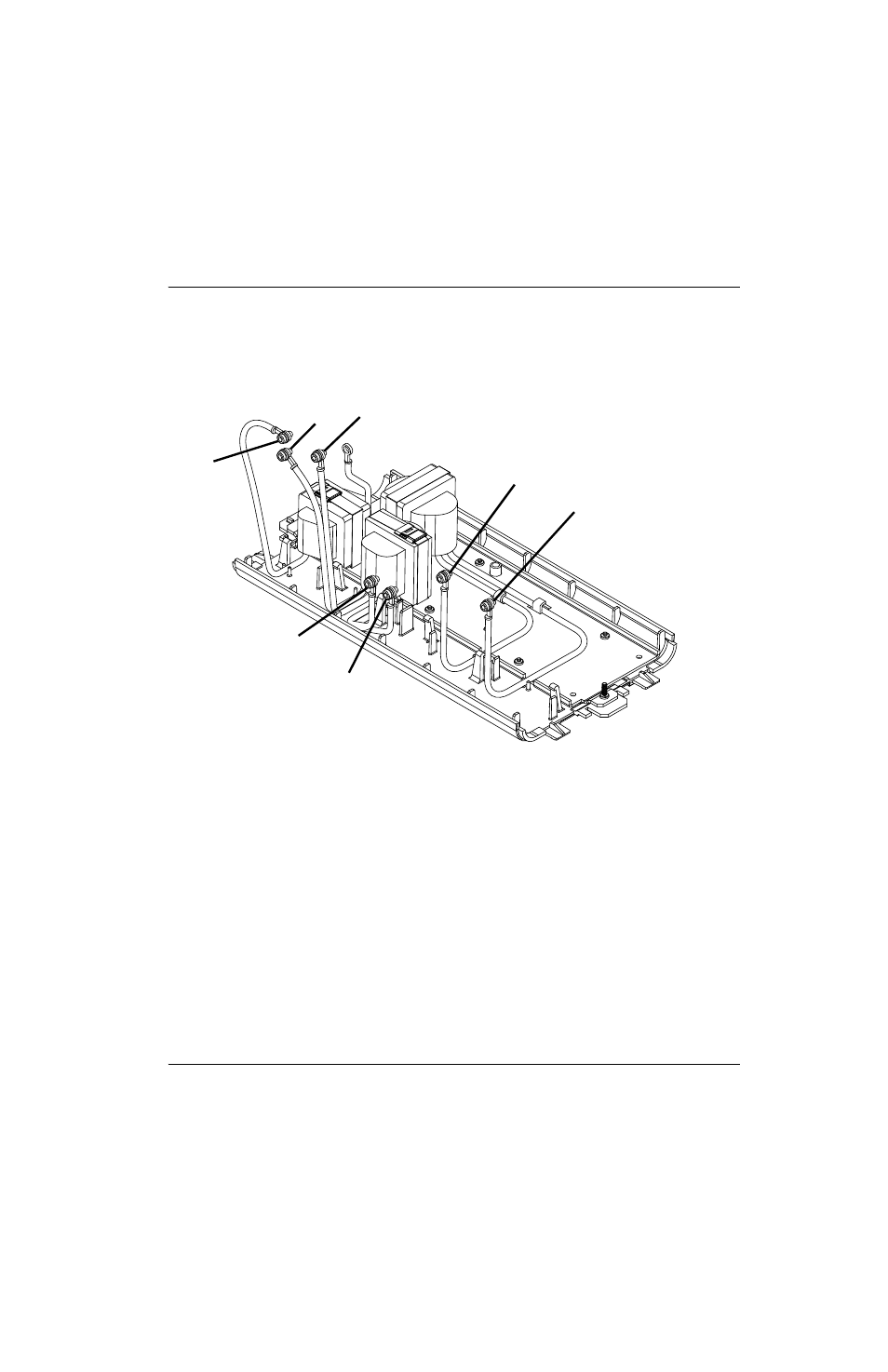

Figure 89
8. Efectuar los siguientes procedimientos:
a. Ver Instalar el compresor interno en la página 163.
b. Ver Instalar la bobina de intercambiador de calor en la página 158.
c. Ver Instalar el ventilador en la página 156.
d. Ver Volver a fijar el panel trasero en la página 106.
e. Ver Volver a fijar el panel frontal en la página 103.
f. Ver Instalar la barrera componente en la página 101.
g. Ver Instalarle la cubierta a la fuente de energía en la página 99.
h. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).
J13
J14
J15
J21
J20
J19
J18
