Powermax30 AIR Manual de servicio 808853 127
6 – Reemplazo de componentes de la fuente de energía
4. Quitar los conectores J5, J6 y J9 del lado de componentes de la tarjeta de alimentación.
5. Retirar el conector J3 de la parte de atrás de la tarjeta de control-compresor.

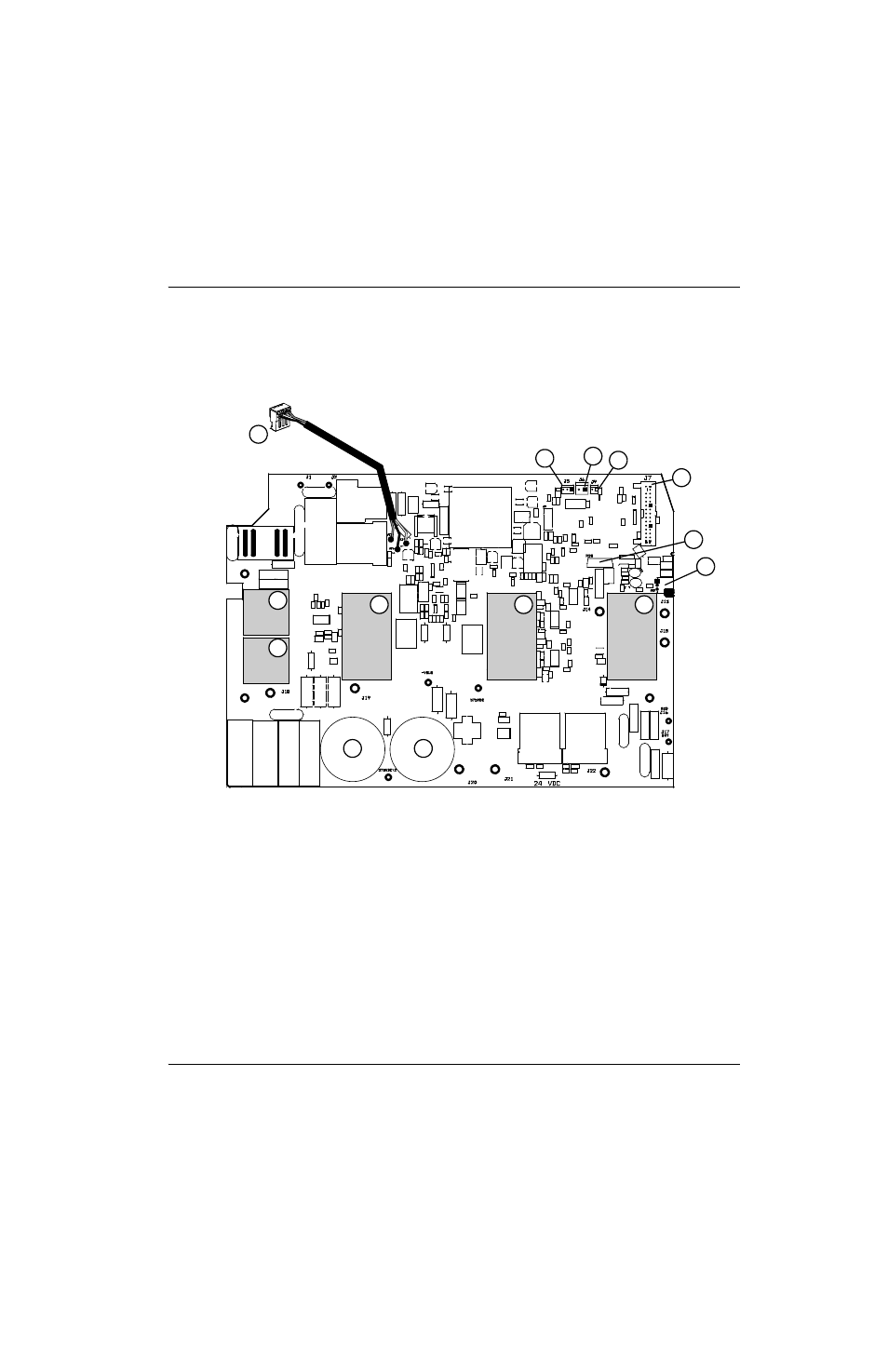

Figure 48
1
2
4
7
8 9
1
3 3 3
2
5
6
10
1 Circuitos rectificadores de entrada
2 Capacitores
3 IGBT
4 J12 (conector TORCH START)
5 Resistencia de amortiguamiento
6 J7 (conector cable de cinta)
7 J9
8 J6
9 J5
10 J3 (se conecta a la tarjeta de mando-compresor)
