Powermax30 AIR Manual de servicio 808853 171
6 – Reemplazo de componentes de la fuente de energía
Instalar el panel trasero nuevo
1. Instalar el cable de alimentación al panel trasero nuevo. Ver Instalar el cable de alimentación y el pasacables
en la página 114.
2. Meter a la fuerza el panel trasero nuevo en la base hasta que enganche.
3. Verificar que el orificio de la presilla sujetacables a tierra esté bien alineado con los orificios de tornillos del panel
trasero y el panel central de la fuente de energía.
4. Apretar el tornillo de sujeción a 23,0 kg·cm.
5. Alinear el panel trasero de modo que el recuadro en el interior del panel se deslice sobre el disipador de calor
en la fuente de energía.
 La tarjeta de alimentación y los cables del cable de alimentación están ocultos en
Figure 82 con el fin de mostrar el disipador de calor y el interior del panel trasero.
6. Meter el interruptor de energía en el panel nuevo cuidando de que la etiqueta ON (I) (encendido) quede
en la parte de arriba. Se deberá oír el clic del interruptor al encajar en su sitio.

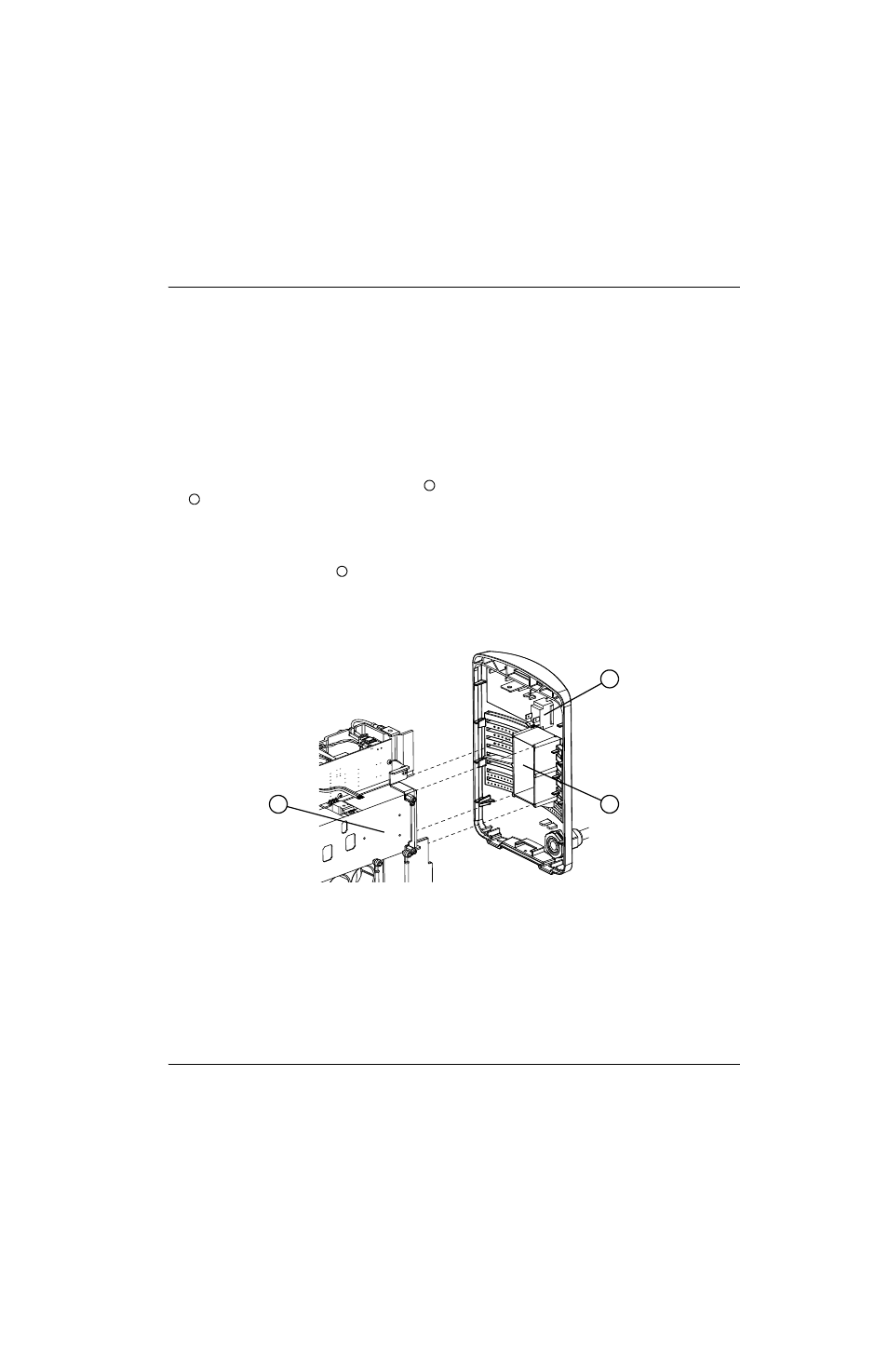

Figure 82
1
2
3
1 2
3
