6 – Reemplazo de componentes de la fuente de energía
3. Girar el compresor interno hasta que quede dentro de la fuente de energía. Deslizar los otros dos soportes
del compresor sobre los 2 tornillos de sujeción en la fuente de energía.
4. Deslizar una arandela de metal sobre cada uno de los 3 tornillos de sujeción.
5. Usar una llave de 8 mm para apretar la tuerca hexagonal de cada uno de los 3 tornillos de sujeción.
Apretar las tuercas a 23,0 kg·cm.

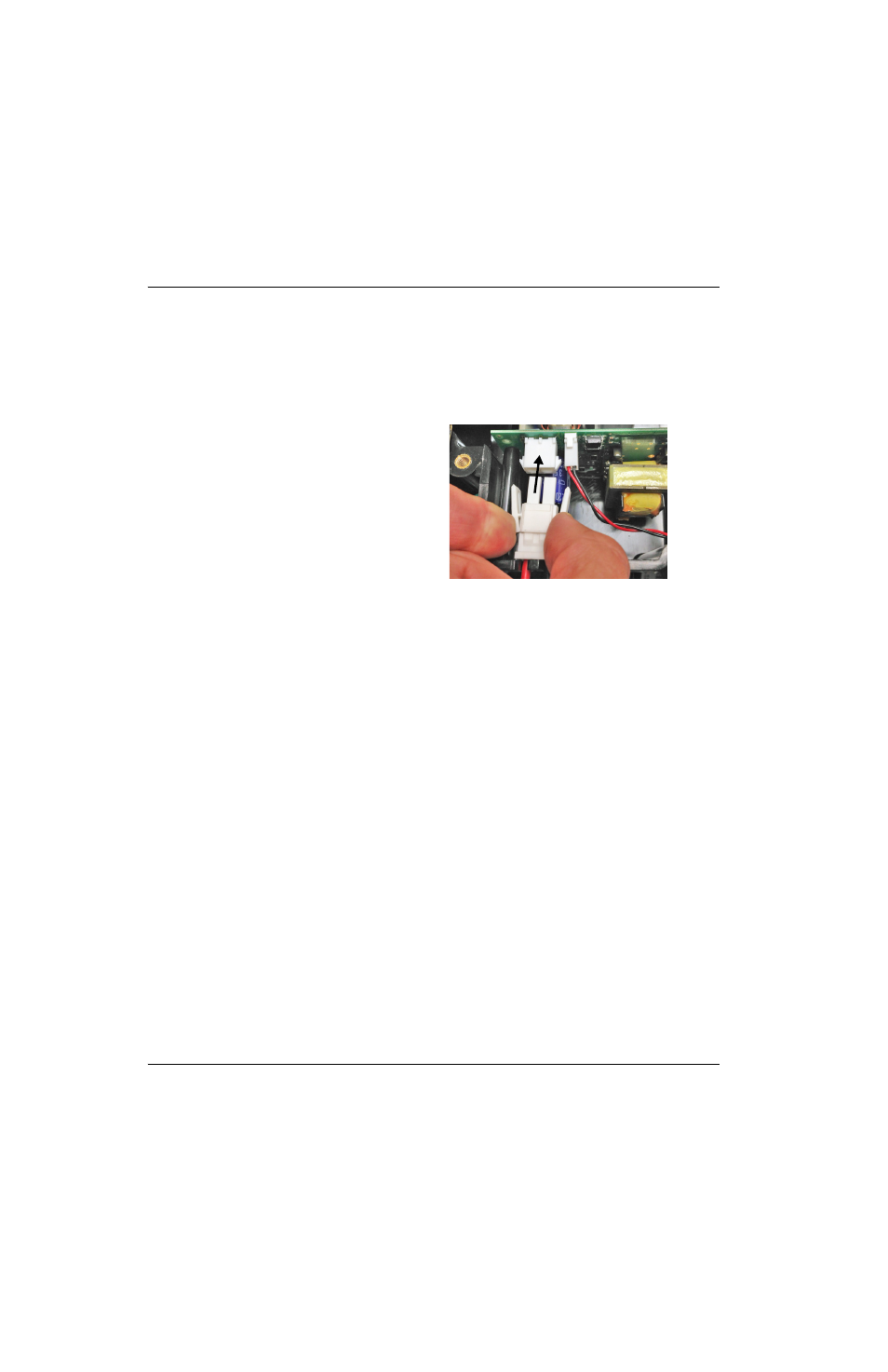

6. Enchufar el conector de cable del
compresor interno en J2 de la tarjeta
de control-compresor. Tender los cables por
las muescas de la parte de arriba del panel
central con la etiqueta “RED” y “BLK”.
Enderezar los cables en la canal lateral
del panel trasero.
7. Oprimir la manguera de drenaje del filtro
de aire en el orificio de la base de la fuente
de energía.
8. Efectuar los siguientes procedimientos:
a. Ver Instalar la bobina de intercambiador de calor en la página 158.
b. Ver Instalar el ventilador en la página 156.
c. Ver Volver a fijar el panel trasero en la página 106.
d. Ver Instalarle la cubierta a la fuente de energía en la página 99.
e. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).
