170 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía
5. Introducir un destornillador plano en la
abertura de uno de los resortes . Mientras
empuja en la aleta dentro del resorte, separar
con cuidado la parte de arriba del panel
trasero de la fuente de energía hasta que se
despegue de la base.
6. Repetir el paso anterior con la otra esquina del
panel.
7. Desconectar el cable a tierra de la presilla
sujetacables que está cerca de la parte de
arriba
del panel trasero. Ver Figure 81.
8. Desconectar los 4 cables de la parte de atrás del interruptor de energía .
9. Oprimir con un destornillador plano pequeño una de las orejetas por debajo del interruptor de energía para sacar esa
esquina del panel trasero.
10. Oprimir la otra orejeta debajo del interruptor de energía para sacarla del panel. Asegurarse de que la primera orejeta
no se enganche de nuevo al liberar la segunda.
11. Repetir estos mismos pasos para sacar la parte de superior del interruptor de energía. Quitar del todo el interruptor
del panel.

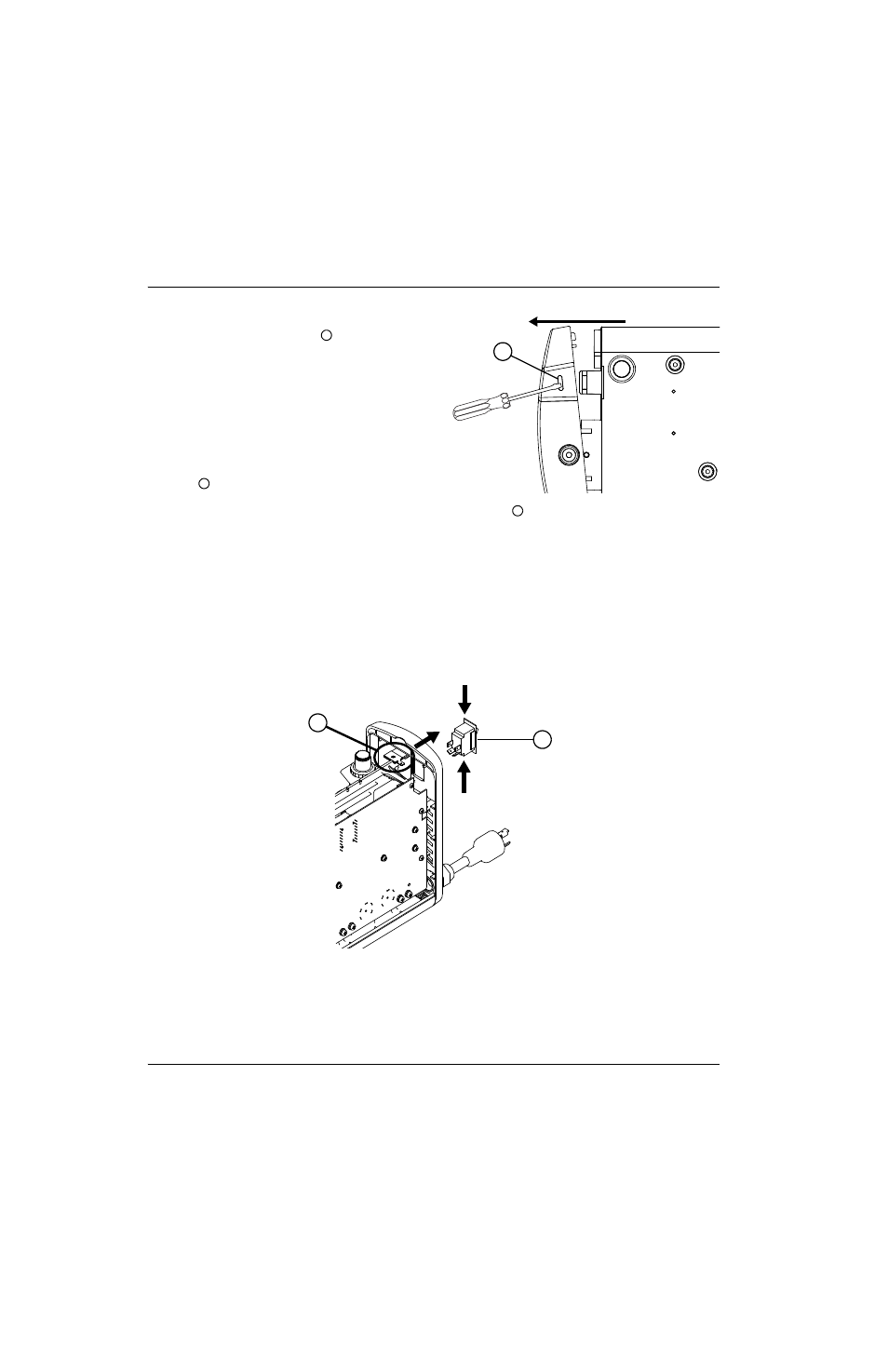

Figure 81
12. Desconectar el cable de alimentación de la fuente de energía. Ver Quitar el cable de alimentación y el pasacables
en la página 107.
