6 – Reemplazo de componentes de la fuente de energía
Instalar la bobina de intercambiador de calor
1. Instalar un codo nuevo en el lado izquierdo del filtro de aire. Usar una llave de 11mm para apretarla.
Asegurar que el conector apunte hacia la parte posterior de la fuente de energía.
2. ¿Se va a instalar un nuevo conector de escape en el compresor interno?
 De ser así, utilice una llave de 11 mm para instalarlo. Apretar hasta que se ajuste y 1 vuelta más.
 Ya se ha aplicado sellador a la rosca del conector de escape. No aplique sellador
adicional.
 De lo contrario, continuar en el siguiente paso.
3. Orientar la nueva bobina de intercambiador de calor de lado con el extremo superior orientado hacia la parte
inferior de la fuente de energía, como se muestra en Figure 72.
4. Meter a presión el lado izquierdo de la bobina en el conector de escape en el compresor interno.
(Ver Forma de usar los conectores de acople a presión en la página 133.)

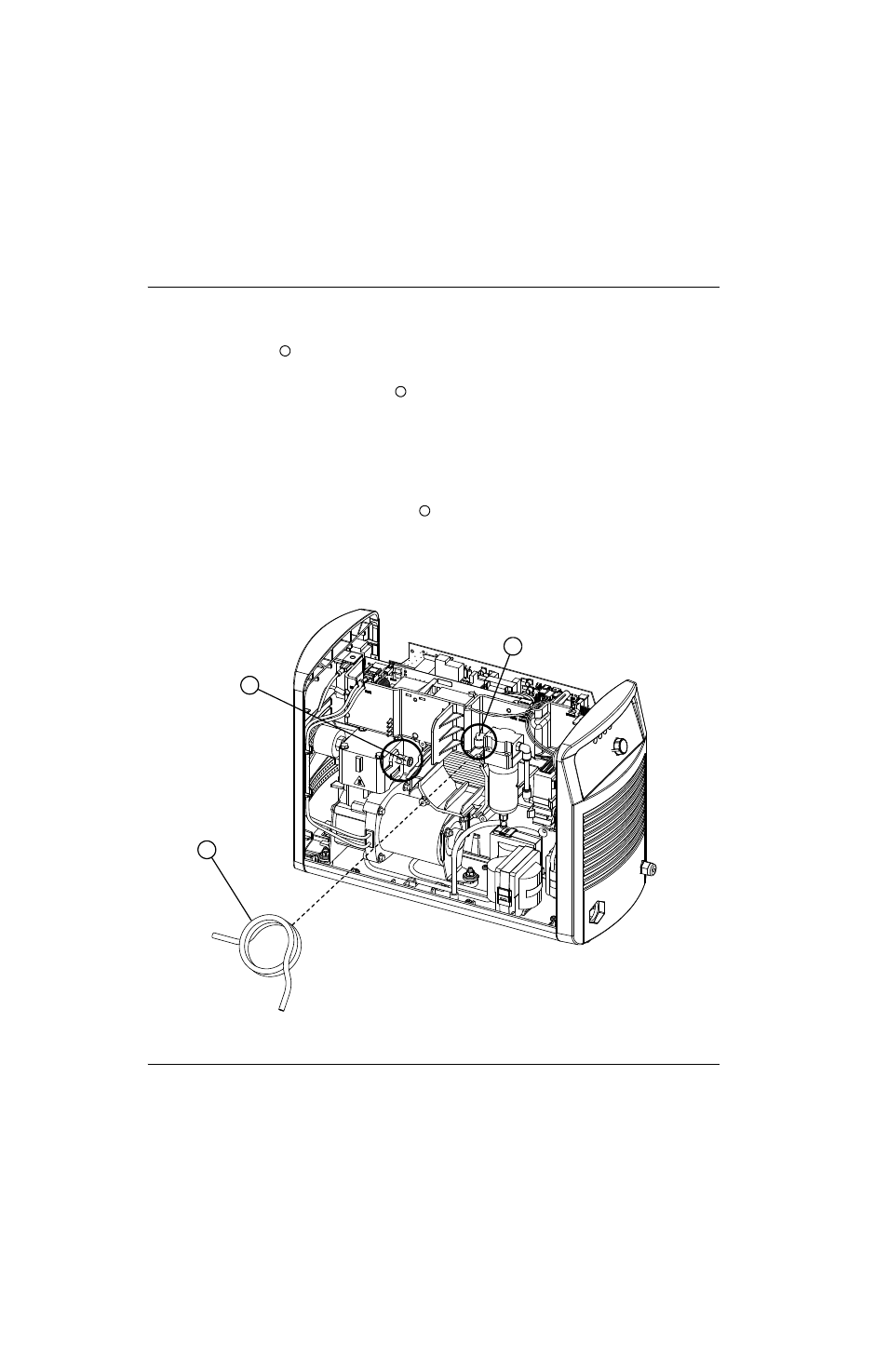

Figure 72
1
2
3
2
1
3
