Powermax30 AIR Manual de servicio 808853 137
6 – Reemplazo de componentes de la fuente de energía
Reemplazar el grupo de cables

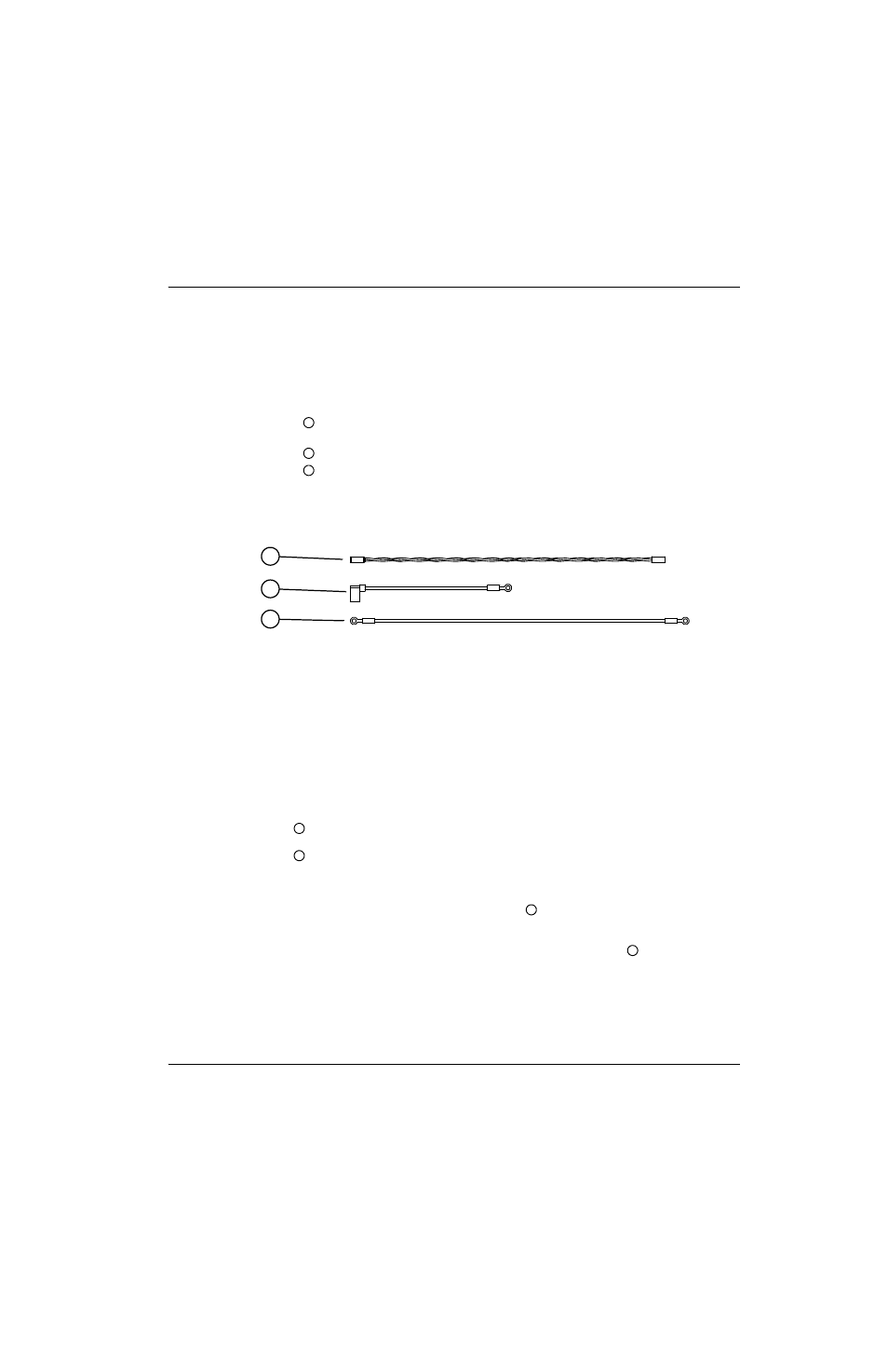

El juego grupo de cables de la fuente de energía está formado por estos 3 cables de repuesto.
Figure 55
Quitar e instalar el par de cables trenzados de la tarjeta de alimentación a la tarjeta
de mando-compresor
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
c. Ver Quitar la barrera componente en la página 100.
2. Retirar el conector J9 de la tarjeta de alimentación. Ver Figure 56 en la página 138.
3. Retirar el conector J1 de la parte de atrás de la tarjeta de control-compresor.
4. Conectar un extremo de los cables rojo y negro nuevos en J9 de la tarjeta de alimentación.
5. Tender los cables por la muesca de la parte de arriba del panel central . La muesca tiene la etiqueta
“AUX BOARD” por el lado del ventilador de la fuente de energía.
6. Tender los cables por la parte de arriba del panel central. Utilizar las muescas suministradas , como se muestra
en Figure 56.
7. Conectar el un extremo de los cables rojo y negro nuevos en J1 de la tarjeta de mando-compresor.
Número juego Descripción
428405 Juego: Grupo de cables:
Tarjeta de alimentación (J9) a la tarjeta de mando-compresor (J1) de par de cables
trenzados (rojo y negro)
Presilla sujetacables a tierra entre panel trasero y panel central (verde)
Presilla sujetacables a tierra del disipador de calor al conjunto de circuitos magnéticos
(verde)
1
2
3
1
2
3
1
2
3
4
