Powermax30 AIR Manual de servicio 808853 91
5 – Localización de problemas y ensayos al sistema
6. Poner el interruptor de energía en OFF (O) (apagado).

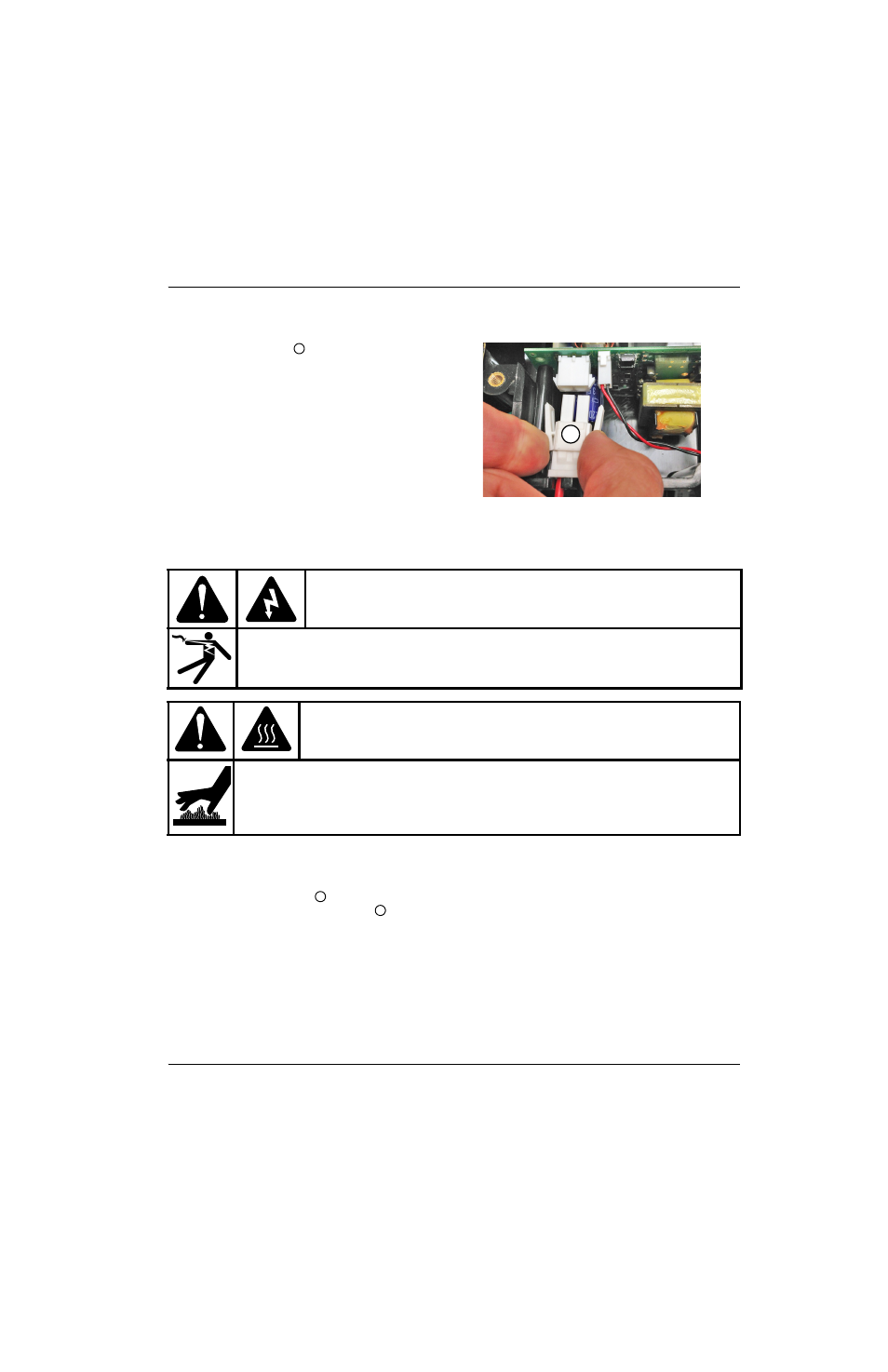

7. Retirar el conector J2 de la parte de atrás de la
tarjeta de control-compresor.
8. Poner el interruptor de energía en ON (I)
(encendido).
9. Pulse rápidamente el gatillo de la antorcha, luego
observe el LED verde de diagnóstico (D5) en la
tarjeta de mando-compresor. ¿Se enciende el LED
mientras se hala el gatillo de la antorcha?
a. De ser así, verificar el compresor interno.
Continuar en el siguiente paso.
b. Si no, verificar la tarjeta de mando-compresor. Saltar al paso 16.
Test 9b – Verificar el compresor interno
10. Poner el interruptor de energía en OFF (O) (apagado).
11. Del lado del ventilador de la fuente de energía, hale la presilla del lado derecho de la válvula solenoide y retire
la válvula de dicha presilla . Incline con cuidado la parte superior de la válvula hacia usted, hasta que pueda ver
el botón de anulación de cierre de gas . Ver Figura 19.
12. Conectar el compresor interno a una fuente de alimentación externa a 12 VCD (por ejemplo, una batería de carro).
13. Mantenga pulsado el botón de anulación de cierre de gas en la parte superior de la válvula solenoide; después, pulse
rápidamente el gatillo de la antorcha. ¿Está el compresor en marcha y sale aire por la antorcha?
a. De ser así, verificar la tarjeta de mando-compresor. Continuar en el siguiente paso.
¡ADVERTENCIA!
Mientras hace la prueba, no toque la boquilla en el extremo de la antorcha. Los voltajes
peligrosos que pueden ocasionar lesiones graves.
¡ADVERTENCIA!
LA SUPERFICIE CALIENTE PUEDE LESIONARLO
Dejar que el compresor interno se enfríe antes de tocarlo.
La superficie del compresor puede ponerse muy caliente durante el uso y puede causar
lesiones graves si entra en contacto con la piel.
