142 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía
Reemplazar la válvula solenoide
Quitar la válvula solenoide
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
2. Desenchufar el conector de J6 de la tarjeta de
alimentación. Levantar el borde superior de la barrera
componente para ver el conector.
3. Sacar los cables de la válvula por la muesca de la parte de
arriba del panel central.
4. Retirar las 2 presillas del panel central que sostienen la
válvula solenoide en su lugar y flexionar la válvula
solenoide para retirarla de las presillas.
5. Empujar la manguera de alimentación de gas para desconectarla del conector en el lado izquierdo de la válvula
solenoide. (Ver Forma de usar los conectores de acople a presión en la página 133.)
6. Empujar la manguera de alimentación de gas para desconectarla del conector en el lado derecho de la válvula
solenoide.

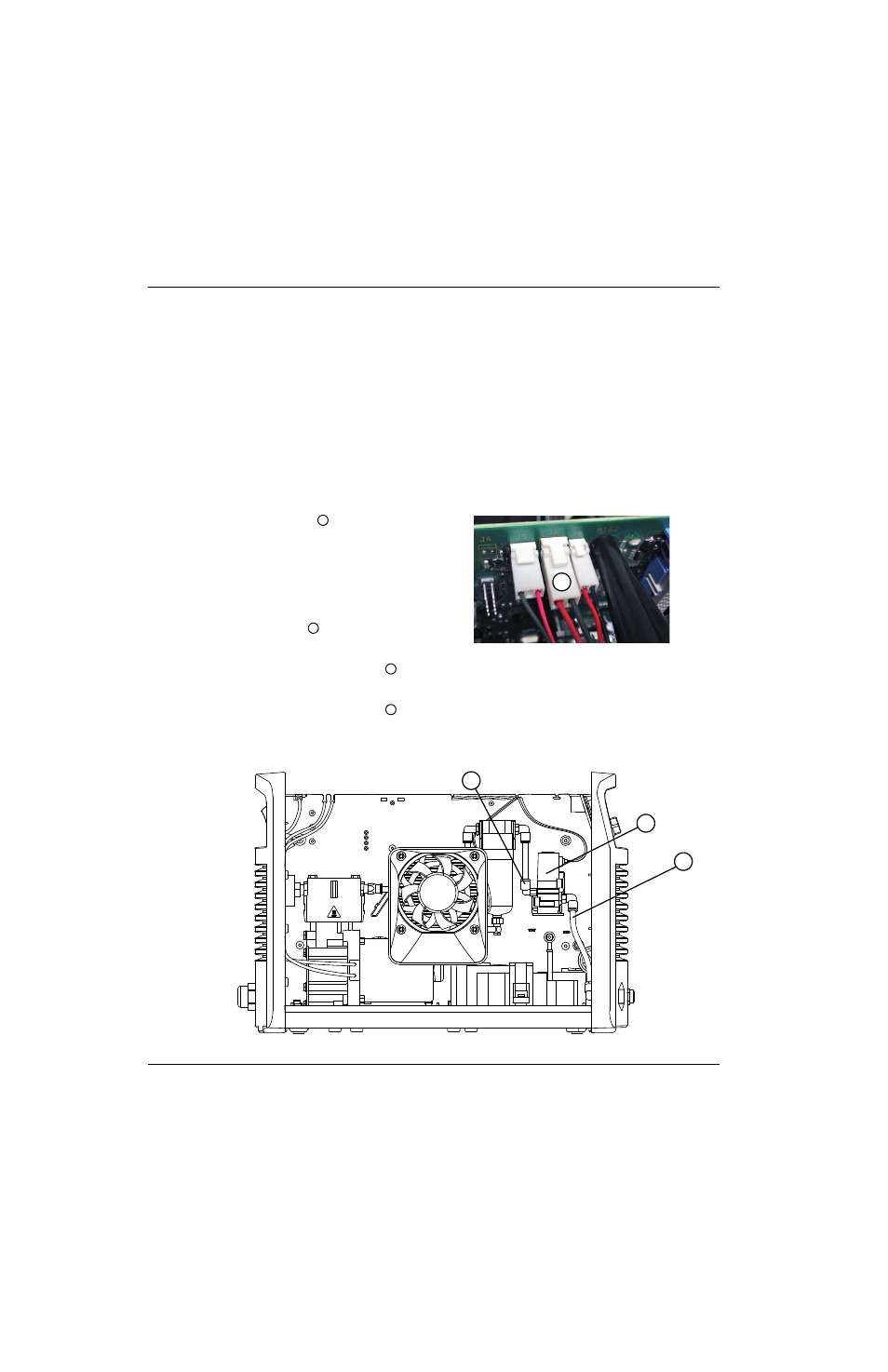

Figure 59
Número juego Descripción
428374 Juego: Válvula solenoide (incluye mangueras de gas y codos)
1
1
2
3
4
2
3
4
