6 – Reemplazo de componentes de la fuente de energía
Instalar el compresor interno
1. Comprobar los 3 soportes de montaje del nuevo compresor. ¿Falta un manguito de bronce en alguno
de los soportes? Ver Figure 75.
 De ser así, sustituir el manguito de bronce que falta con uno del compresor viejo.
 De lo contrario, continuar en el siguiente paso.

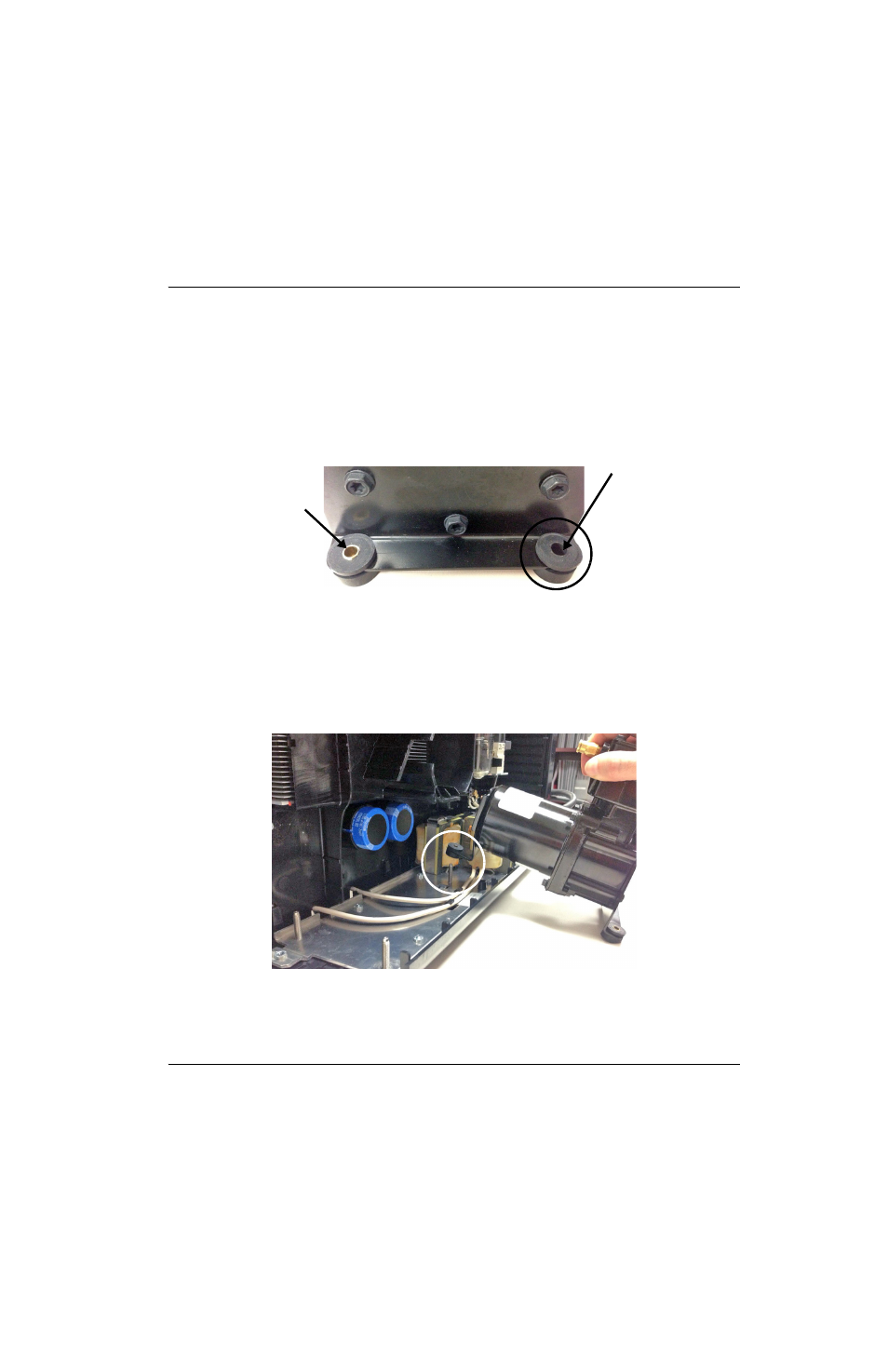

Figure 75
2. Orientar el compresor interno de modo que quede perpendicular a la fuente de energía. Deslizar el soporte
del compresor interno por encima del tornillo de sujeción que está en el centro de la base de la fuente de energía,
como se muestra en
Figure 76.
Figure 76
Compruebe si faltan
manguitos de bronce antes
de instalar el compresor.
Manguito de bronce
