78 Powermax30 AIR Manual de servicio 808853
5 – Localización de problemas y ensayos al sistema

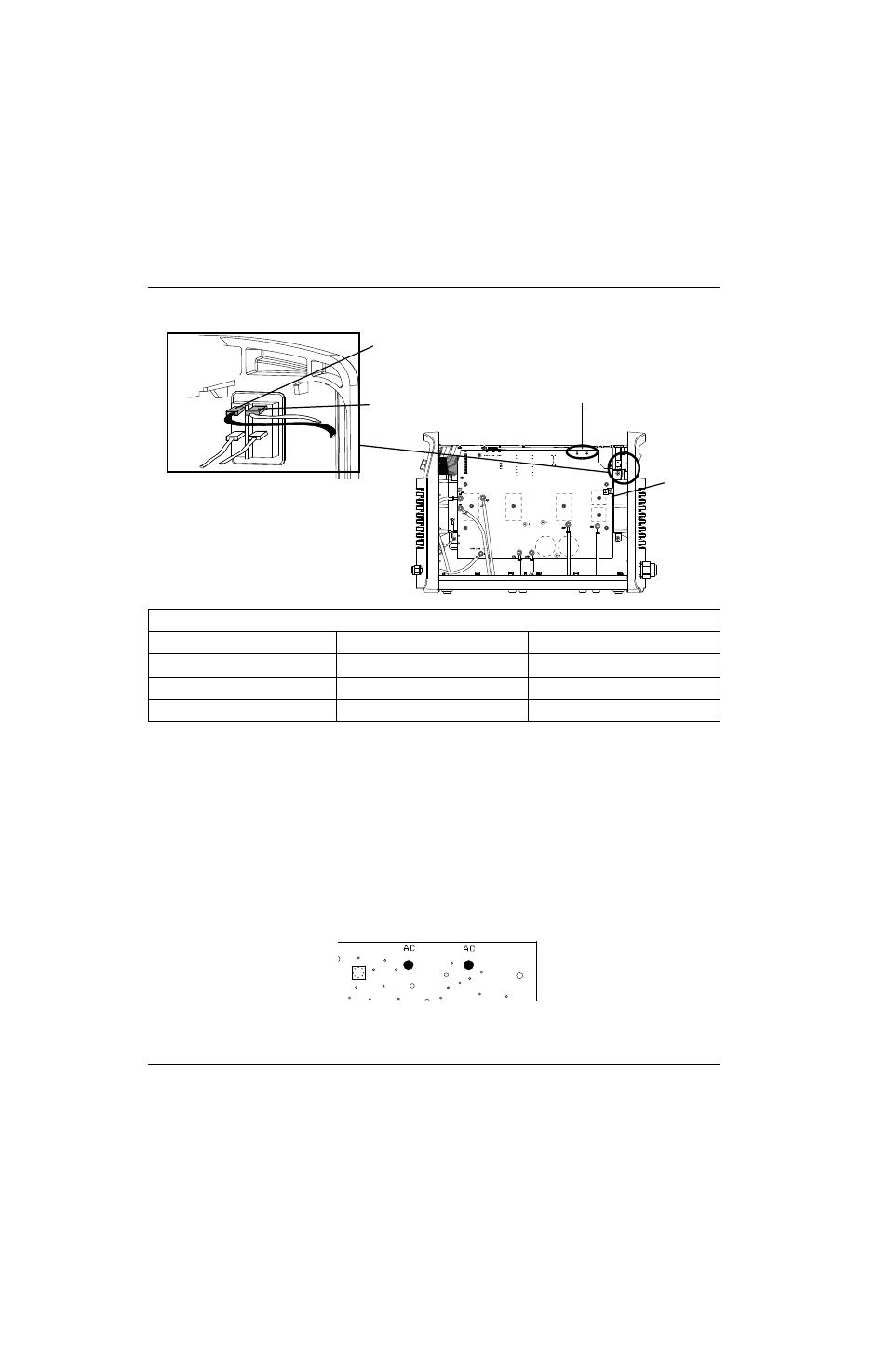

Figura 10
6. Si el voltaje CA no es el debido, verificar que la unidad tenga alimentación. Si no hay alimentación, inspeccionar que
el cable de alimentación no esté dañado y reemplazarlo de ser necesario. Ver Reemplazar el cable de alimentación y
el pasacables en la página 107.
7. Si la fuente de energía y el cable de alimentación funcionan como es debido, desconectar de nuevo el cable
de alimentación y volver a conectar los dos cables del interruptor de energía.
8. Volver a conectar la energía eléctrica y poner el interruptor de energía en ON (I) (encendido).
9. Medir el voltaje CA entre J1 y J2 (marcado como “AC” por detrás de la tarjeta de alimentación). Este valor deberá ser
igual al del voltaje de línea que entra. De no serlo, chequear el interruptor de energía y reemplazarlo de ser necesario.
Ver
Reemplazar el interruptor de energía en la página 116.
Figura 11
10. Si el LED energía ON sigue prendido, llevar a cabo la Prueba 2 – chequeos de voltaje tarjeta de alimentación en la
página 79.
Fuentes de energía monofásica
Referencia Colores cables CSA Colores cables CC
L (vivo) Negro Marrón
N (neutro) Blanco Azul
Tierra de protección Verde Verde/amarillo
WORK LEAD (BLK)
AC AC
R w
TORCH START
BLK
BLK
B
TORCH START
N
L
Tierra de
protección
J1, J2 (AC)
