6 – Reemplazo de componentes de la fuente de energía
2. Quitar los cables negro y blanco de la parte de arriba del interruptor de energía.

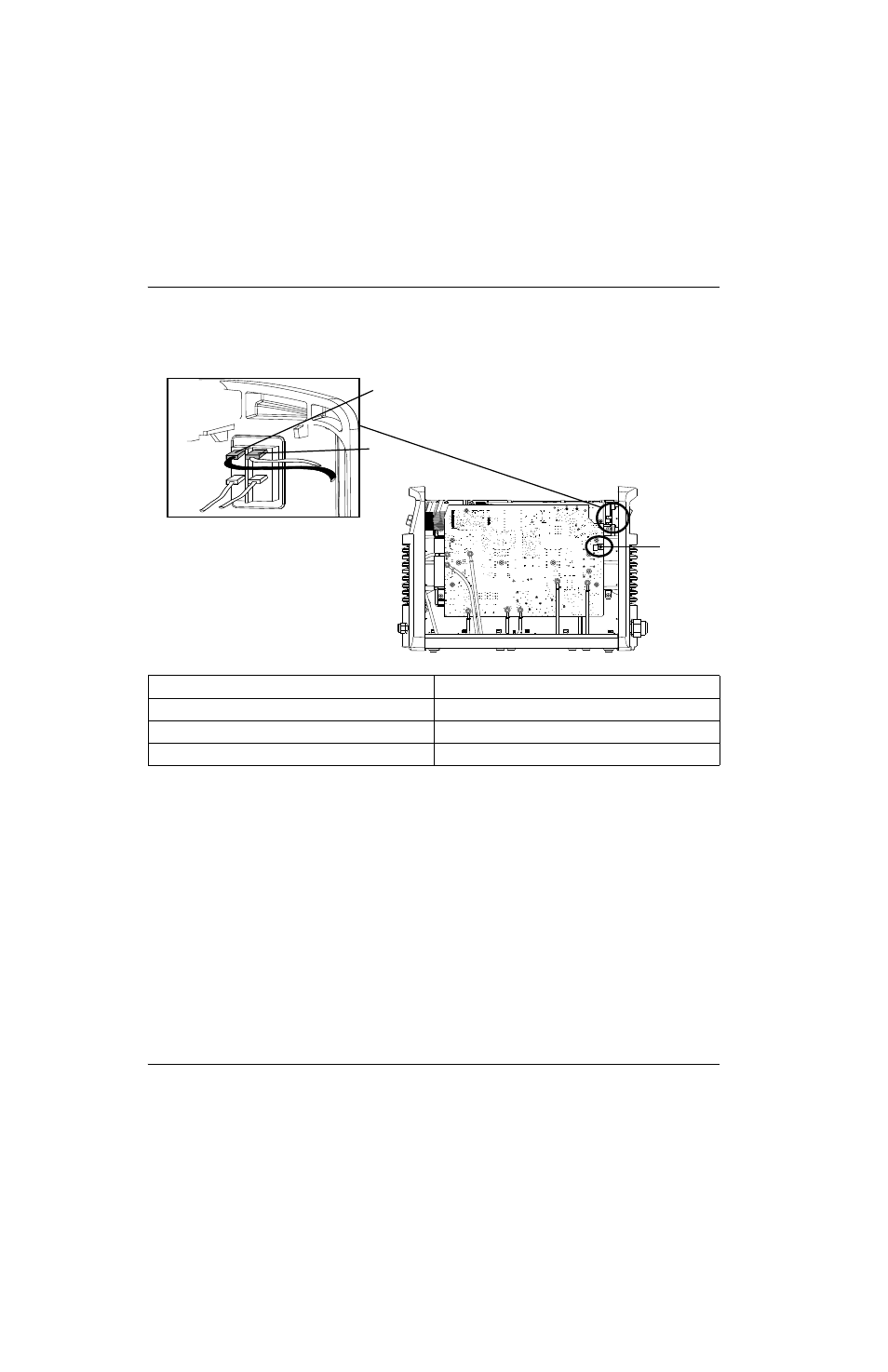

Figure 31 – Cables de alimentación CSA, monofásicos
 El cable de alimentación tiene un cable negro y otro blanco que se conectan al interruptor
de energía y un cable a tierra verde que se conecta al disipador de calor.
Referencia Color cable
L (vivo) Negro
N (neutro) Blanco
Tierra de protección Verde
AC AC
N
L
Tierra de
protección
