Powermax30 AIR Manual de servicio 808853 175
6 – Reemplazo de componentes de la fuente de energía
Reemplazar el conjunto de circuitos magnéticos
Los transformadores e inductores (circuitos magnéticos) de repuesto de esta fuente de energía solo se ofertan como
conjunto de componentes ya montados en la placa de metal que les sirve de base. No es posible reemplazar los
componentes individuales.
Quitar el conjunto de circuitos magnéticos
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
c. Ver Quitar la barrera componente en la página 100.
d. Ver Separar el panel frontal en la página 102.
e. Ver Separar el panel trasero en la página 104.
f. Ver Quitar el ventilador en la página 155.
g. Ver Quitar la bobina de intercambiador de calor en la página 157.
h. Ver Quitar el compresor interno en la página 160.
2. Quitarle los cables a los transformadores e inductores por el lado de la tarjeta de alimentación de la fuente
de energía. Ver Figure 86.
a. Quitar J13, J14 y J15, los que están en la parte del panel frontal de la tarjeta de alimentación.
b. Quitar J18 y J19, los que están en la parte del panel trasero de la tarjeta de alimentación.
c. Quitar J20 y J21, los que están en el centro de abajo de la tarjeta de alimentación.

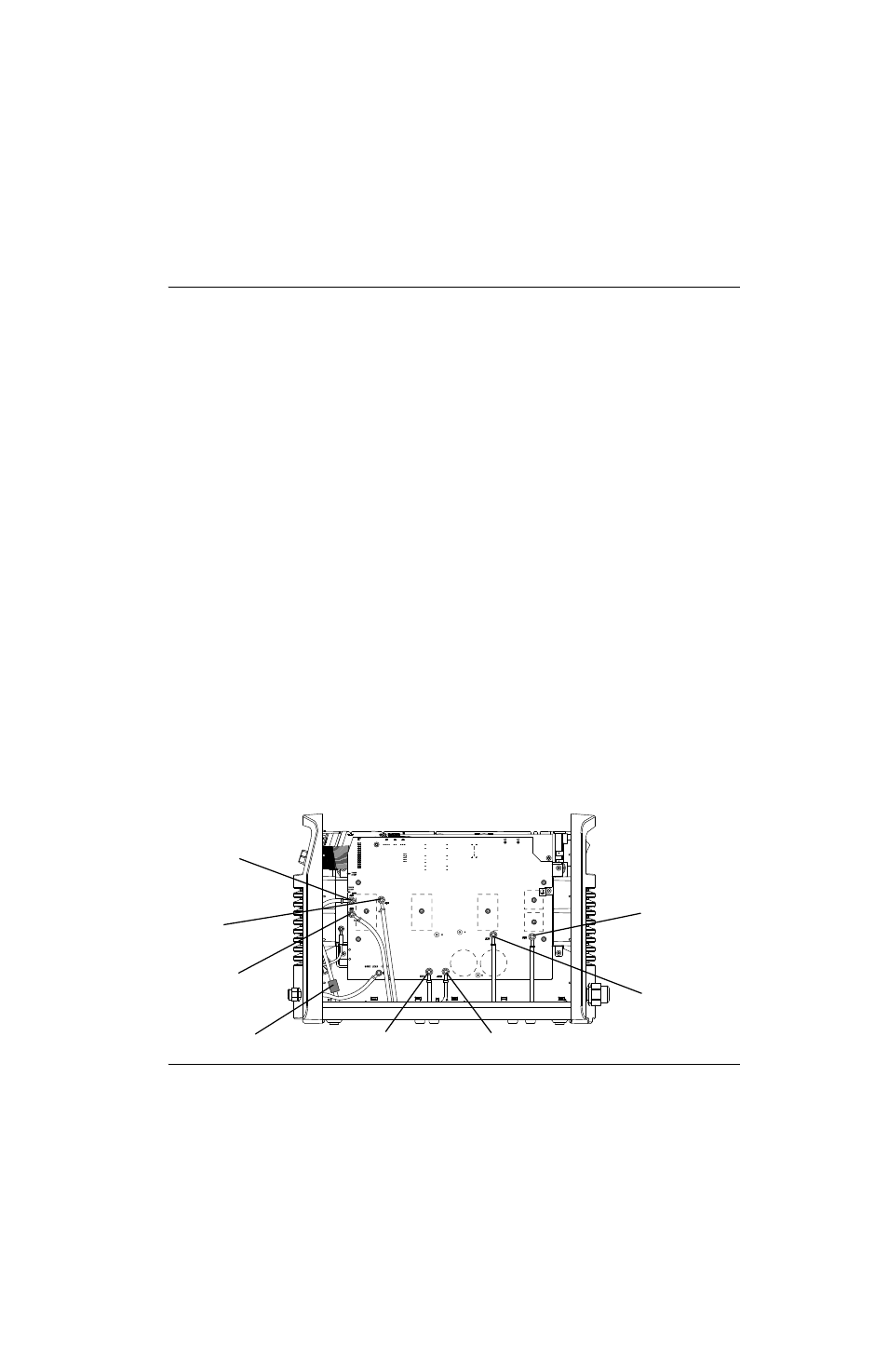

Figure 86
Número juego Descripción
428400 Juego: Conjunto circuitos magnéticos
WORK LEAD (BLK)
AC AC
R
w
TORCH START
BLK
BLK
B
TORCH START
Ferrita en fuentes de energía CE solamente
J13
J14
J15
J21 J20
J19
J18
