6 – Reemplazo de componentes de la fuente de energía
Reemplazar recipiente de filtro y elemento filtrante de aire
Quitar recipiente de filtro y elemento filtrante de aire
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
2. Desconectar la manguera de drenaje del conector al fondo del recipiente de filtro que está por el lado
del ventilador de la fuente de energía.
 Es normal ver agua en la manguera de drenaje y en recipiente de filtro de aire. Eliminar
el agua que se derrame en el interior de la fuente de energía antes de operar el sistema
de nuevo.
 Si necesita un mejor acceso al filtro de aire, retire la cámara impelente . Usar un par
de pinzas de punta para comprimir y soltar primero las 2 presillas de las esquinas
superiores de la cámara impelente y poder liberar después las 2 presillas del fondo
de la carcasa del ventilador.
3. Sostener la parte superior del filtro de aire firmemente con una mano. Con la otra mano, desenroscar el recipiente
de filtro de aire para quitarlo.

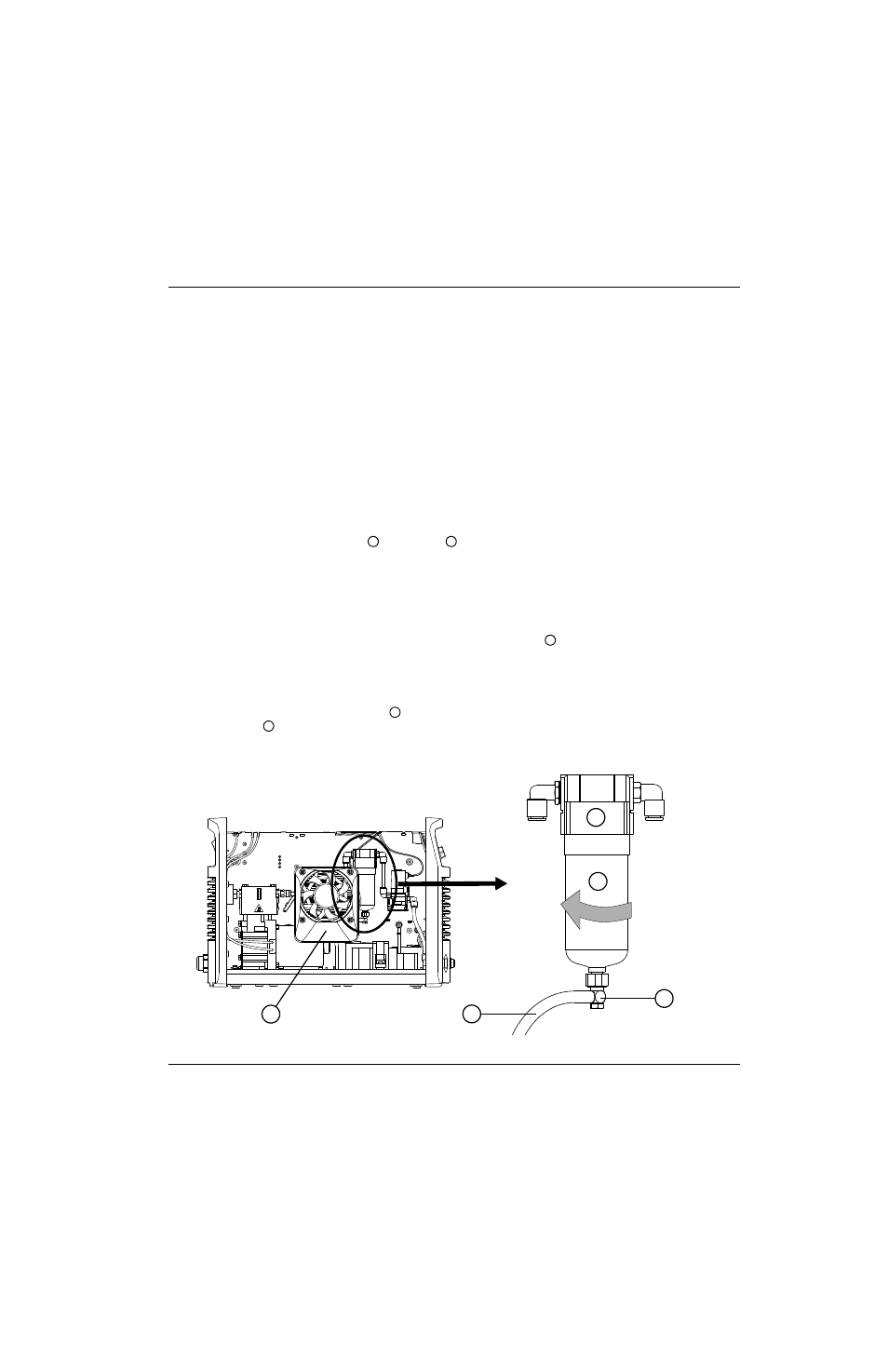

Figure 66
Número juego Descripción
428378 Juego: Elemento filtrante de aire
428380 Juego: Recipiente de filtro de aire (incluye elemento filtrante de aire, oring y manguera de drenaje)
1 2
3
4
5
4
5
2
1 3
