122 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía

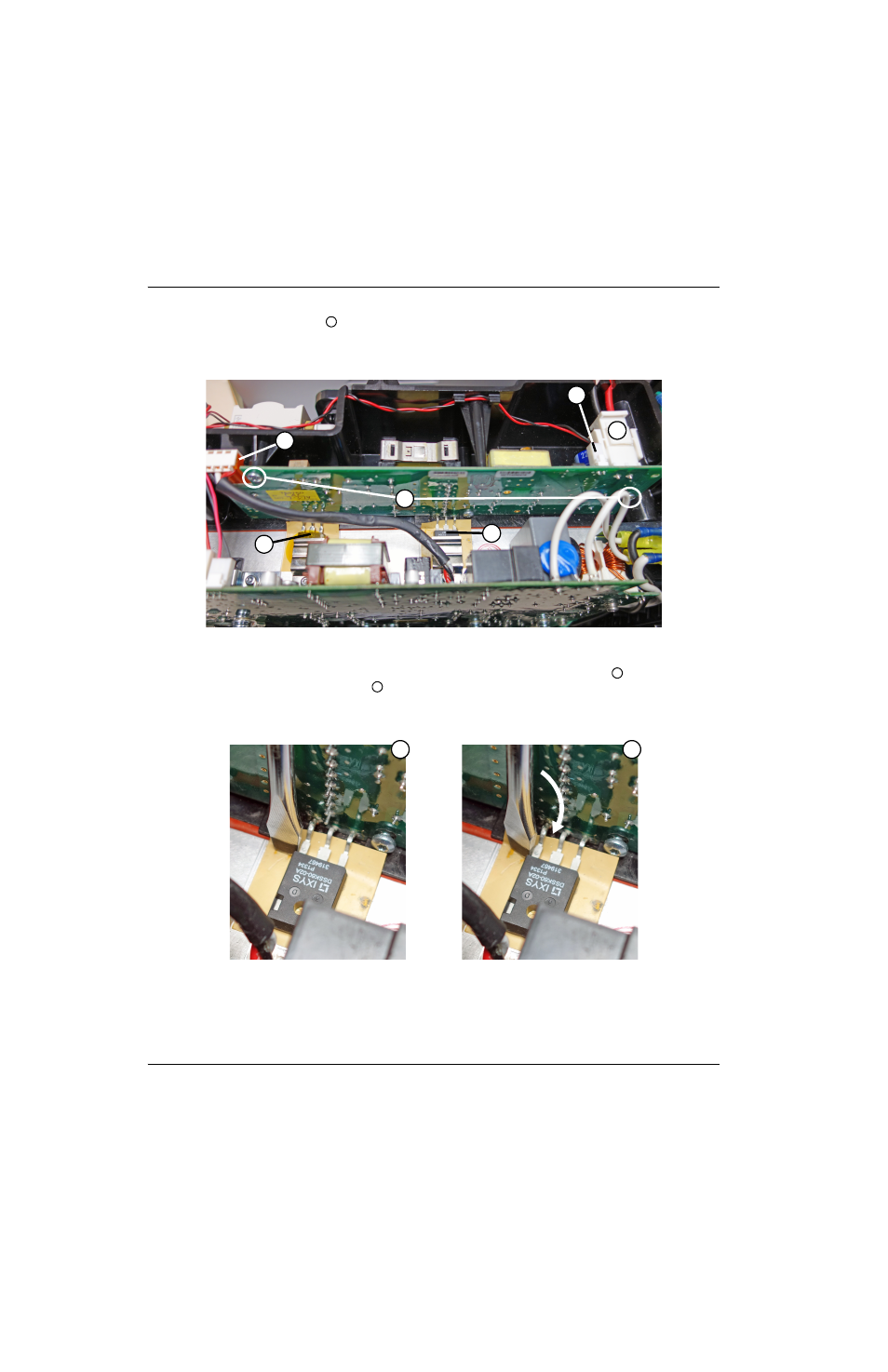

5. Quitar los 2 tornillos de sujeción del lado izquierdo y derecho de la tarjeta de mando-compresor.
Figure 42
6. Con cuidado de no rayar el disipador de calor, coloque la cabeza de un destornillador plano grande de manera que
quede paralelo al borde superior del diodo y al lado de puntas curvas de metálicas del diodo . Lentamente, gire
el destornillador para que empuje el diodo . Continúe girando hasta que el diodo se libere de la tira térmica.
Figure 43
7. Repita el paso anterior para separar el MOSFET de su tira térmica.
8. Asegurarse de que el MOSFET y el diodo estén completamente separados del disipador de calor. Sacar la tarjeta
de mando-compresor de la fuente de energía.
7
J3
J2
J1
4
5
7
8
9
8 9
