6 – Reemplazo de componentes de la fuente de energía
Instalar la tarjeta de mando-compresor
1. Quitar el adhesivo residual que quede encima del disipador de calor con un paño suave con alcohol isopropílico,
con cuidado de no arañar el disipador de calor.
2. Quitar una tira térmica cuadrada de su aleta larga de refuerzo
. Despegar la tira térmica de su hoja de soporte
transparente
. Pegue la tira térmica de manera uniforme en el disipador de calor en donde está el diodo
.
Garantizar que la tira quede con la ranura en el disipador de calor donde se colocará la presilla.
Si quedan arrugas o burbujas de aire en la tira térmica, quitar y aplicar una nueva. El juego
contiene tiras adicionales.

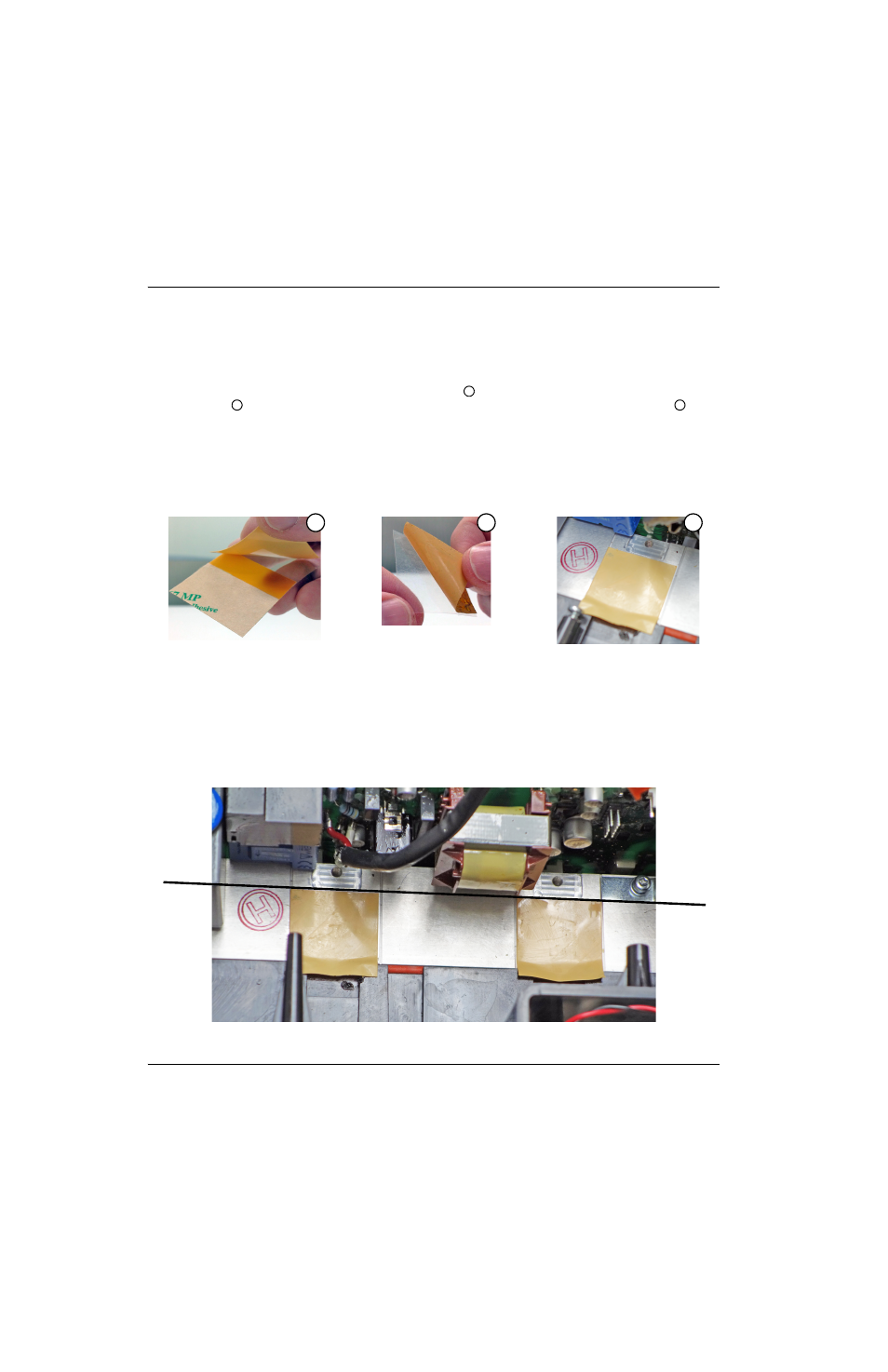

Figure 45
3. Repita el paso anterior para aplicar una tira térmica en el disipador de calor en donde está el MOSFET.
4. Asegurar que las tiras térmicas se alineen con las ranuras donde las presillas se sujetan al disipador de calor.
Las tiras térmicas necesitan alcanzar o sobresalir un poco por encima de la línea que se muestra en
Figure 46
