Powermax30 AIR Manual del servicio 808853 27
2 – Instalación de la fuente de energía
Requisitos a la conexión a tierra
Para garantizar la seguridad del personal, la operación adecuada y reducir la interferencia electromagnética (EMI), poner
a tierra el sistema como sigue.
 El sistema debe conectarse a tierra a través del cable de alimentación conforme a los códigos nacionales y locales
de electricidad.
 El servicio monofásico debe ser de tres alambres con un cable verde (CSA) o verde/amarillo (CE) a tierra
de protección y cumplir los requisitos locales y nacionales. No usar un servicio de dos alambres.
 Para más información, consultar el Manual de Seguridad y Cumplimiento (80669C).
Consideraciones del cable de alimentación
El sistema se envía con la configuración de cables de alimentación CSA o CE.

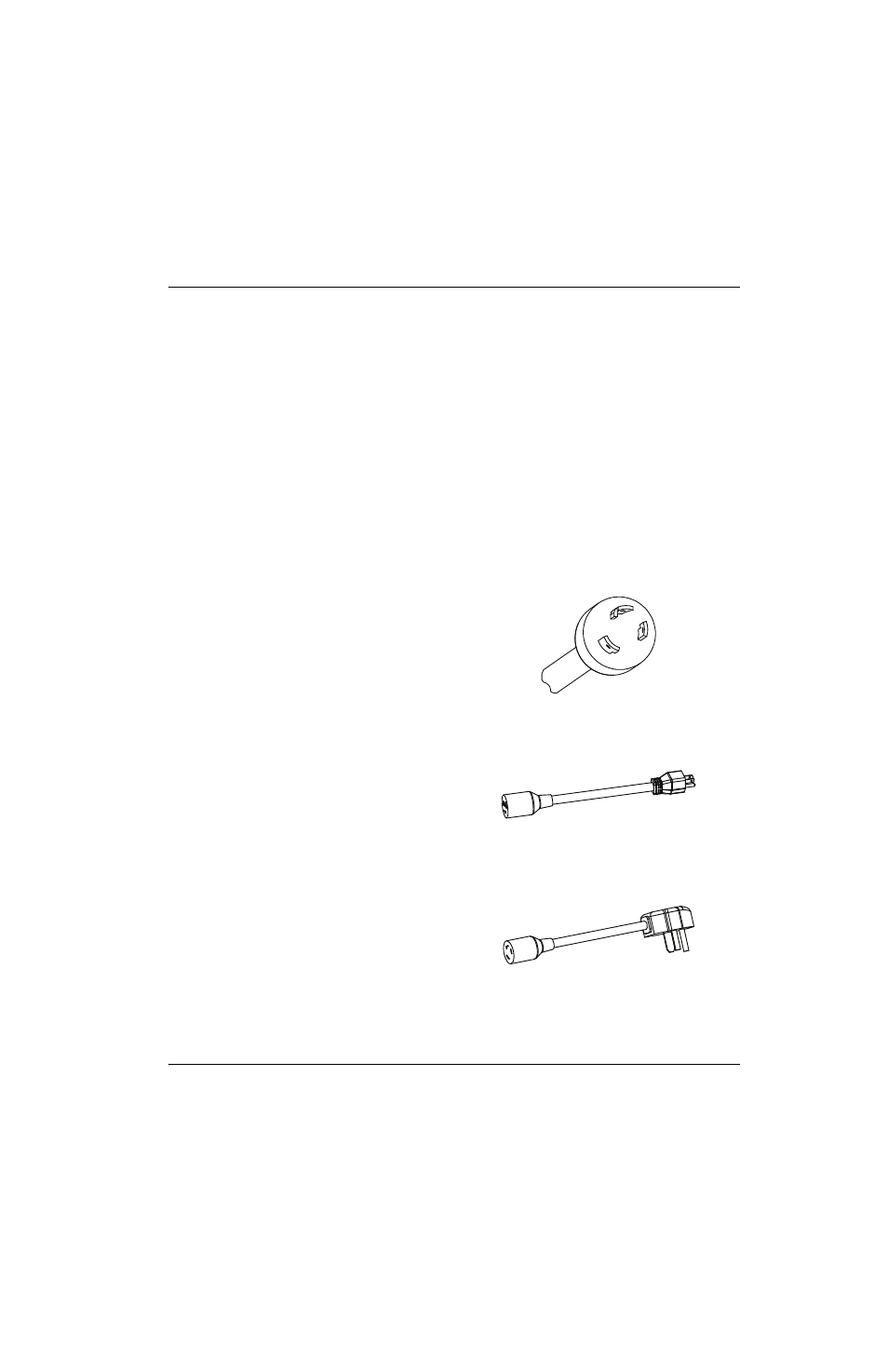

Cables de alimentación y enchufes CSA
Las configuraciones CSA incluyen el enchufe y adaptadores siguientes.
 El cable de alimentación está dotado de un enchufe de
giro y bloqueo NEMA (NEMAL6-20P), adecuado para
usarse en un circuito de 240 V/20 A con tomacorriente
de giro y bloqueo NEMA.
 Para operar el sistema en un circuito de amperaje más
bajo, conectar el terminal hembra del adaptador de
enchufe de 120 V/15 A (NEMA5-15P) al enchufe de
giro y bloqueo NEMA de la fuente de energía.
 No poner la perilla de ajuste de amperaje a más
de 20 A porque se puede disparar el interruptor.
Ver
Paso 3 – Ajustar la corriente de salida en la
página 43.
 Para operar el sistema en un circuito de 240 V/20 A,
conectar el terminal hembra del adaptador de enchufe
de 240 V/20 A (NEMA 6-50P) al enchufe de giro
y bloqueo NEMA de la fuente de energía.
