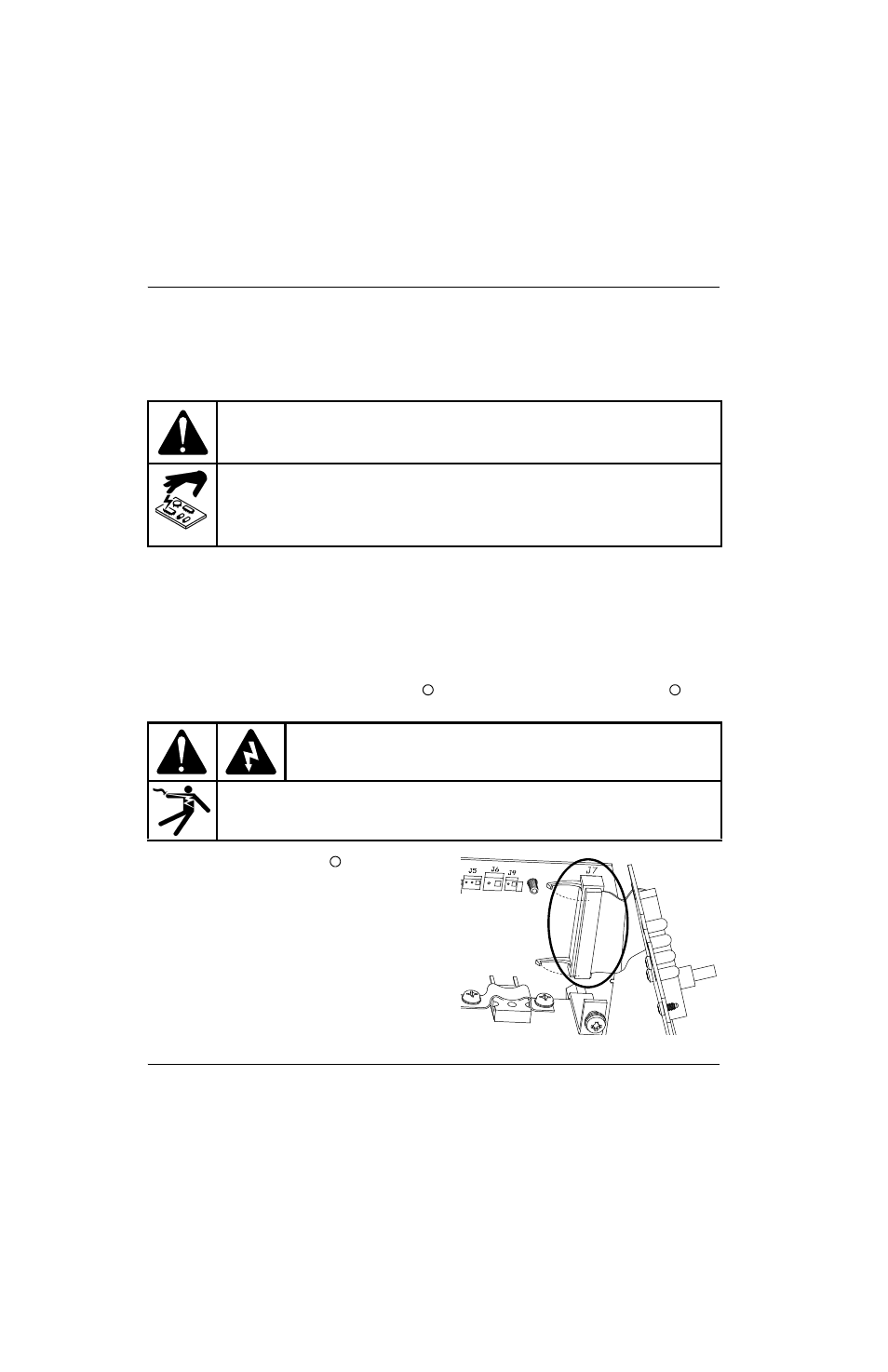

118 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía
Reemplazar la tarjeta de control
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
c. Ver Quitar la barrera componente en la página 100.
d. Ver Separar el panel frontal en la página 102.
2. Verificar que el cable de cinta de la tarjeta de control esté desconectado de la tarjeta de alimentación .
Ver Figure 40.
3. Probar la tarjeta de control nueva antes de instalarla:
a. Conectar el cable de cinta de la tarjeta de control
a la tarjeta de alimentación en J7.
b. Volver a conectar el cable de alimentación a la fuente
de energía y poner el sistema en ON (I) (encendido).
c. Verificar que el único LED prendido sea el LED
de arranque de la tarjeta de control. Además, los LED
falla del panel frontal deberán apagarse. Ver
LED tarjeta
de control en la página 70.
Número juego Descripción
428404 Juego: Tarjeta de control (141365)
¡PRECAUCIÓN!
La electricidad estática puede dañar las tarjetas de circuito impreso. Tener el debido
cuidado al manipular las tarjetas de circuito impreso.
Guardar las tarjetas de circuito impreso en recipientes antiestáticos.
Ponerse un brazalete antiestático al manipular las tarjetas de circuito impreso.
¡ADVERTENCIA!
UNA DESCARGA ELÉCTRICA PUEDE SER FATAL
Mantenerse lejos de los cables y componentes eléctricos al medir o probar la tarjeta de
control nueva.
1 2
3
