6 – Reemplazo de componentes de la fuente de energía

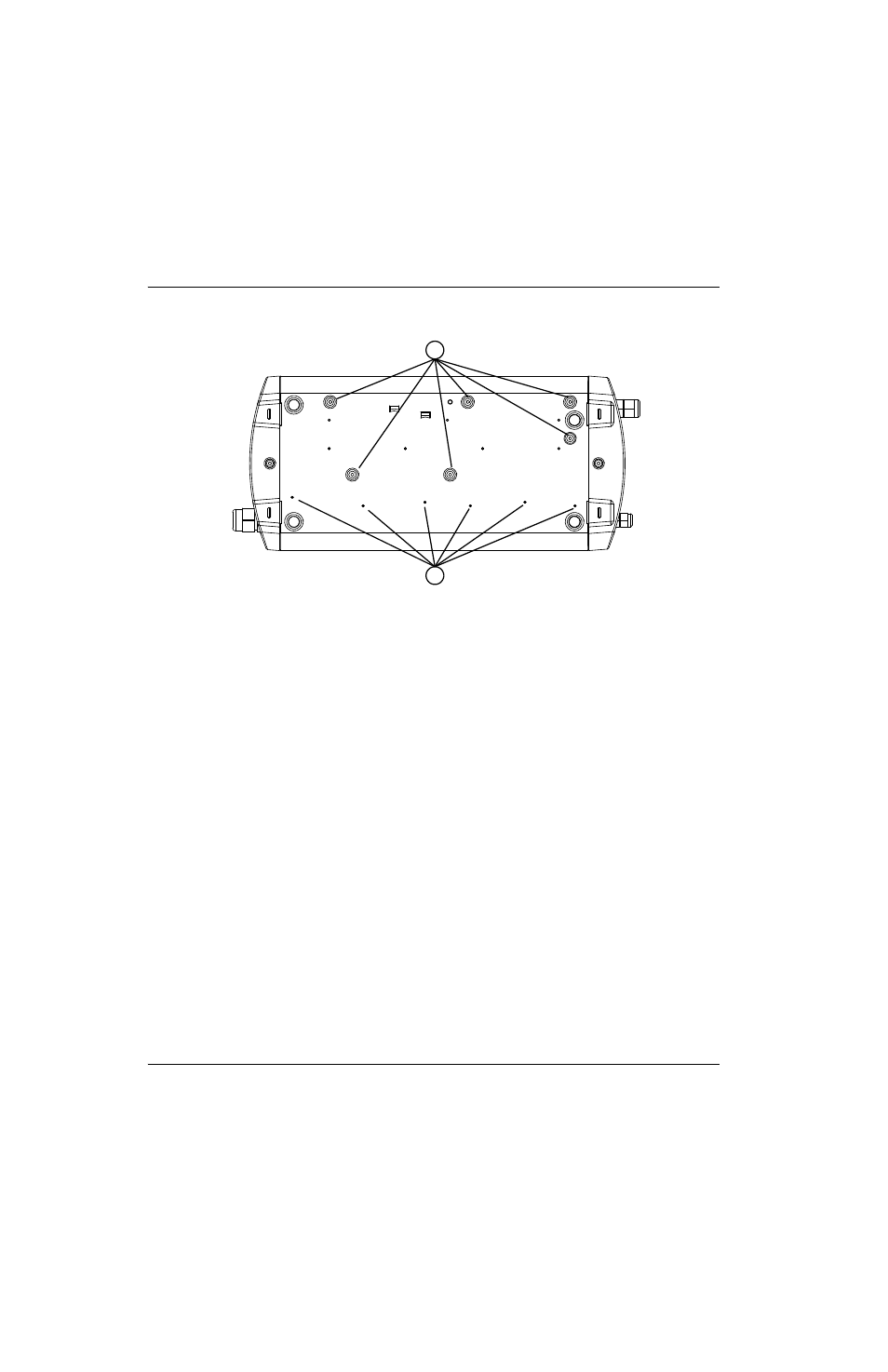

Figure 85
Instalar la base
1. Colocar la nueva base sobre la placa de metal del fondo de la fuente de energía, de modo que los orificios
de tornillos estén bien alineados con los de la placa de metal que sirve de base a los componentes de abajo.
2. Ajustar los cables del conjunto de circuitos magnéticos a las muescas que están en la parte inferior del panel central
para que los cables no se pellizquen.
3. Meter la base de plástico en la fuente de energía hasta que enganche en su lugar.
4. Atornillar la base de plástico a los componentes de abajo con los 6 tornillos.
5. Efectuar los siguientes procedimientos:
a. Ver Instalar el compresor interno en la página 163.
b. Ver Instalar la bobina de intercambiador de calor en la página 158.
c. Ver Instalar el ventilador en la página 156.
d. Ver Volver a fijar el panel trasero en la página 106.
e. Ver Volver a fijar el panel frontal en la página 103.
f. Ver Instalar la barrera componente en la página 101.
g. Ver Instalarle la cubierta a la fuente de energía en la página 99.
h. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).
