Powermax30 AIR Manual de servicio 808853 189
7 – Reemplazo de componentes de la antorcha
8. Sacar con cuidado el interruptor de sensado capuchón de su montante de soporte. Ver Figure 96 y Figure 97.

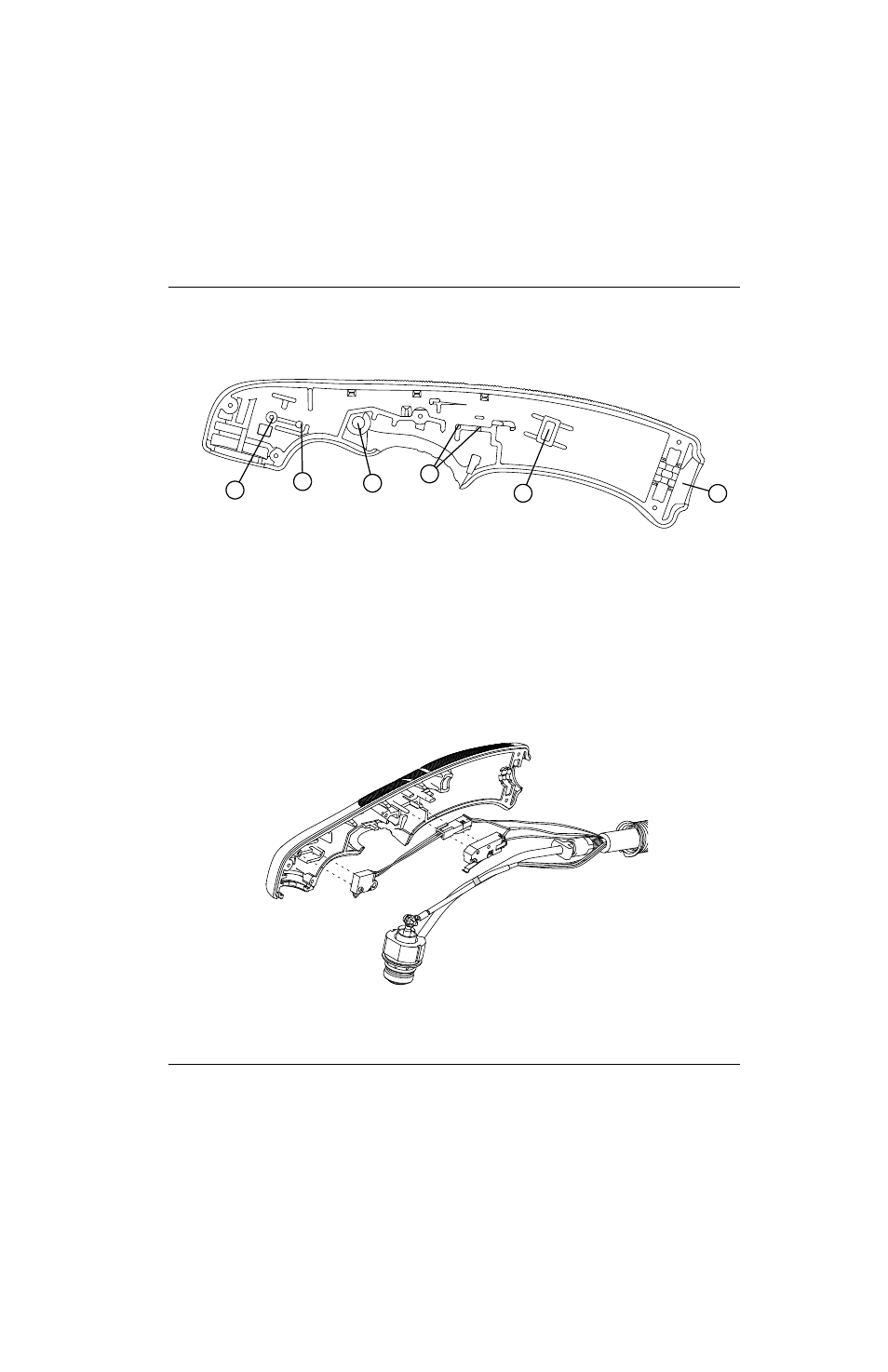

Figure 96
9. Sacar el interruptor de arranque de los 2 montantes de soporte.
Figure 97
1
2 3
4
5 6
1 Orificio montante interruptor de sensado capuchón
2
Montante de soporte interruptor de sensado
capuchón
3 Orificio del eje de giro del gatillo
4 Montante de soporte interruptor de arranque
5 Ranura para brida roscada manguera de gas
6 Ranura del pasacables
