Reemplazar el compresor interno – Hypertherm Powermax30 AIR Rev.0 Service manual Manual del usuario
Página 160
160
Powermax30 AIR
Manual de servicio
808853
6 – Reemplazo de componentes de la fuente de energía
Reemplazar el compresor interno
Quitar el compresor interno
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
c. Ver Separar el panel trasero en la página 104.
d. Ver Quitar el ventilador en la página 155.
e. Ver Quitar la bobina de intercambiador de calor en la página 157.
2. Desconectar la manguera de drenaje del filtro de aire del orificio al fondo de la base de la fuente de energía.
Es normal ver agua en la manguera de drenaje y en recipiente de filtro de aire. Eliminar
el agua que se derrame en el interior de la fuente de energía antes de operar el sistema
de nuevo.

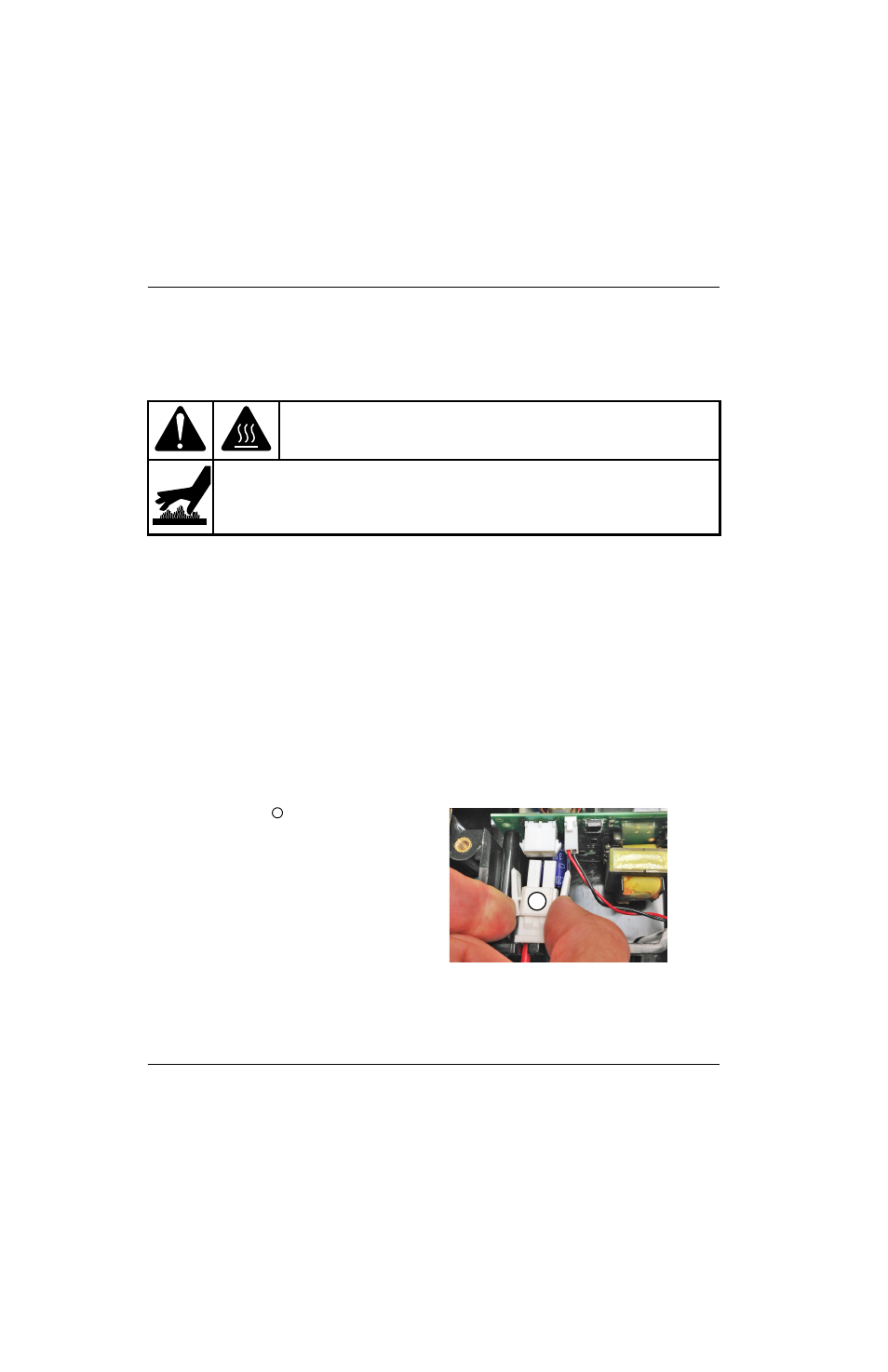

3. Quitar el conector J2
de la parte de atrás
de la tarjeta de control-compresor. Quitar los
cables de J2 por las muescas del panel central.
Número juego
Descripción
Juego: Compresor interno (incluye filtro de entrada de aire y conector de escape)
¡ADVERTENCIA!
LA SUPERFICIE CALIENTE PUEDE LESIONARLO
Dejar que el compresor interno se enfríe antes de tocarlo.
La superficie del compresor puede ponerse muy caliente durante el uso y puede causar
lesiones graves si entra en contacto con la piel.
1
1
