6 – Reemplazo de componentes de la fuente de energía
Quitar e instalar el cable de la presilla de conexión a tierra entre el panel central
y el panel trasero
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
2. Desenchufar el conector de la presilla de conexión a tierra del panel trasero . Ver Figure 57.
3. Quitar el terminal de anillo del tornillo que sujeta el cable a tierra al separador del panel central .
4. Apretar el terminal de anillo nuevo del cable a tierra al separador del panel central. Apretar el tornillo a 17,3 kg·cm.
5. Enchufar el conector del otro extremo del cable a la presilla de conexión a tierra del panel trasero.
6. Efectuar los siguientes procedimientos:
a. Ver Instalarle la cubierta a la fuente de energía en la página 99.
b. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).

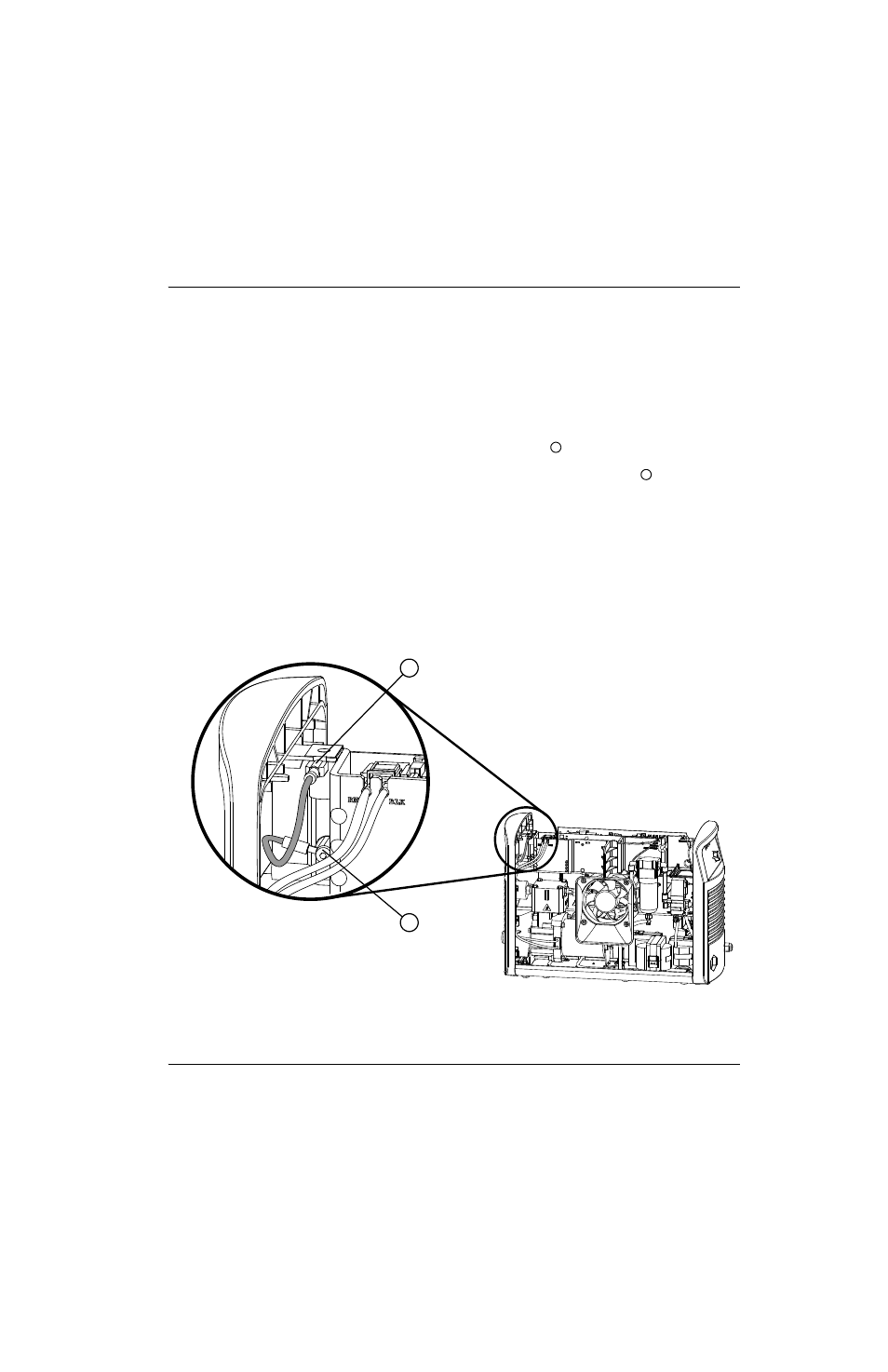

Figure 57
1
2
2
1
