144 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía
Reemplazar los cables y mangueras de la antorcha y el pasacables
Quitar los cables y mangueras de la antorcha y el pasacables
Si se va a reemplazar solamente el cable de la antorcha y no todo el conjunto de cables y mangueras de la antorcha,
consultar el procedimiento para quitarle el cable viejo a la antorcha en
Reemplazar los cables y mangueras de la
antorcha en la página 197.
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
c. Ver Separar el panel frontal en la página 102.

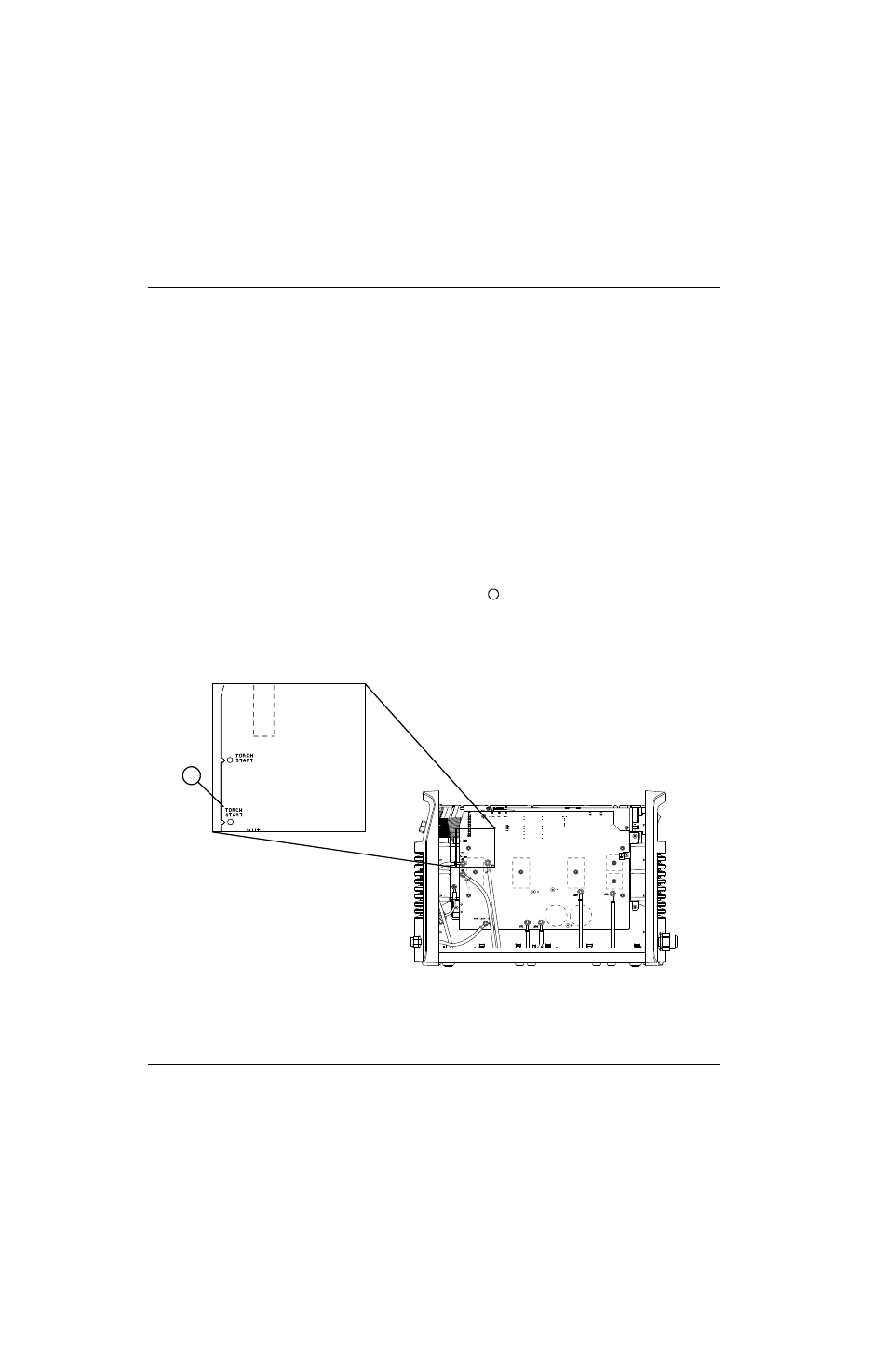

2. Localizar el conector de 3 pines en la ranura TORCH START (J12) de la tarjeta de alimentación (del lado que
da al disipador de calor) en el que están conectados los cables anaranjado, azul y morado de los cables y
mangueras de la antorcha.
Figure 60
Número juego Descripción
428176 Juego: Air T30 cables y mangueras de la antorcha 4,6 m con pasacables
1
WORK LEAD (BLK)
AC AC
R w
TORCH START
BLK
BLK
B
TORCH START
1
