Powermax30 AIR
Manual de servicio
808853
121
6 – Reemplazo de componentes de la fuente de energía

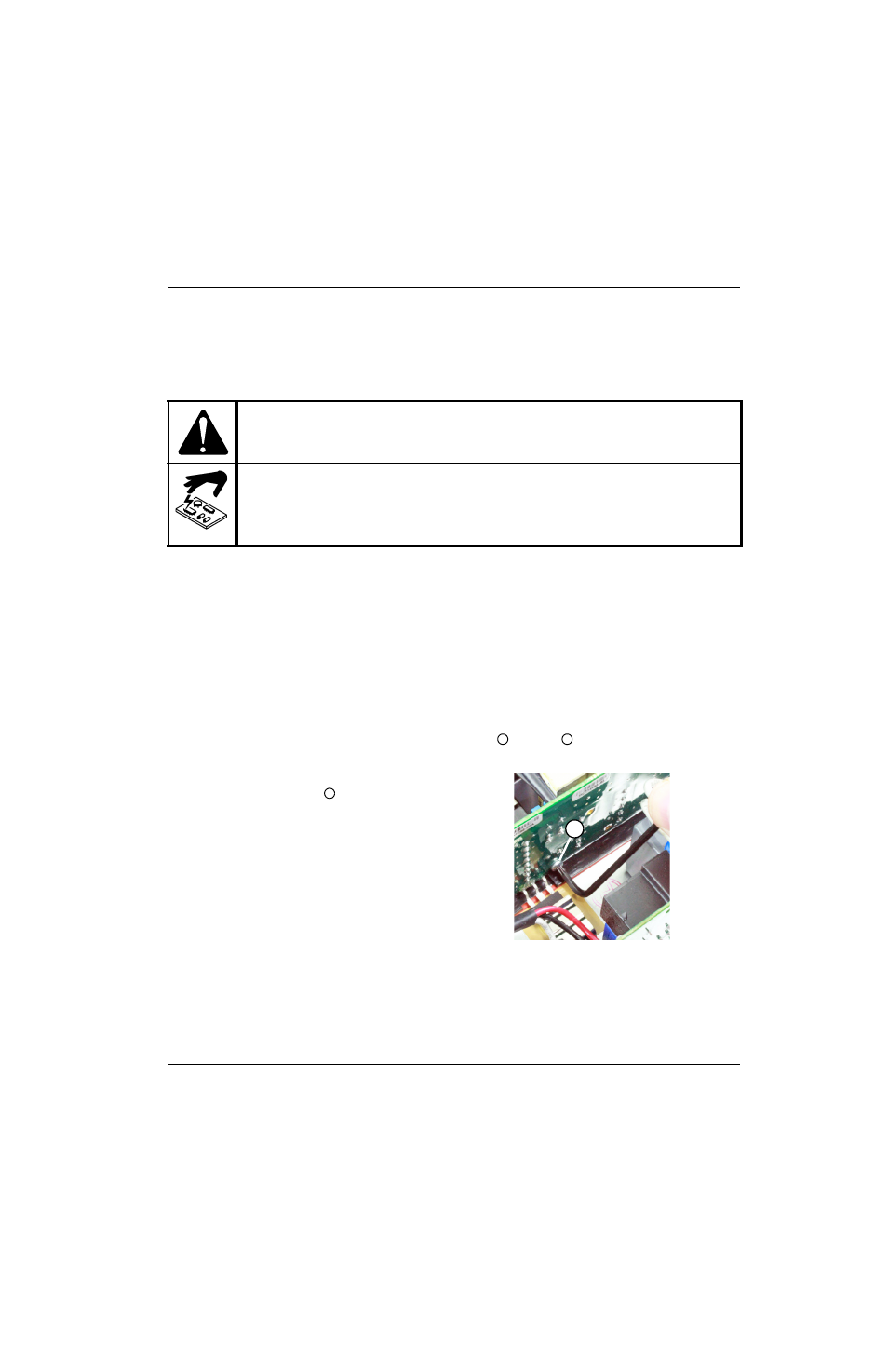

Reemplazar la tarjeta de mando-compresor
Quitar la tarjeta de mando-compresor
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
c. Ver Quitar la barrera componente en la página 100.
2. Retirar los conectores de cable de la parte de atrás de la tarjeta de control-compresor en J1, J2 y J3. Ver Figure 42
3. Quitar los tornillos que fijan las presillas que cubren el MOSFET
y el diodo
. Quitar las presillas
y ponerlas aparte.
4. Use un destornillador TORX
®
de ángulo recto para
aflojar el tornillo de sujeción
en la parte inferior
de la tarjeta de control-compresor, justo por encima
del disipador de calor. No quitar el tornillo.
Girar el tornillo de un cuarto de vuelta a media vuelta
debería aflojarlo lo suficiente como para que pueda
extraer la tarjeta de mando-compresor.
Número juego
Descripción
Juego: Tarjeta de mando-compresor (incluye tiras térmicas y cinta de poliamida) (141298)
¡PRECAUCIÓN!
La electricidad estática puede dañar las tarjetas de circuito impreso. Tener el debido
cuidado al manipular las tarjetas de circuito impreso.
Guardar las tarjetas de circuito impreso en recipientes antiestáticos.
Ponerse un brazalete antiestático al manipular las tarjetas de circuito impreso.
4
5
6
6
