Hypertherm Powermax30 AIR Rev.0 Service manual Manual del usuario
Página 90
90
Powermax30 AIR
Manual de servicio
808853
5 – Localización de problemas y ensayos al sistema
Prueba 9 – compresor interno, tarjeta de mando-compresor y tarjeta de alimentación
Si el LED de falla del compresor interno y el LED de falla de temperatura se iluminan al mismo tiempo, la causa raíz
puede ser:
Compresor interno defectuoso
Tarjeta de mando-compresor (PCB3) defectuosa
Tarjeta de alimentación (PCB2) defectuosa
Utilice esta prueba para comprobar sistemáticamente cada uno de estos 3 componentes para determinar cuál debe ser
reemplazado.
Para una perspectiva general de este procedimiento, ver
localización de problemas del compresor interno y los LED de falla de temperatura en la
página 220.
Poner la energía en OFF (apagado) y quitarle la cubierta
1. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente de
energía.
2. Quitarle la cubierta y asa a la fuente de energía. Ver Quitarle la cubierta a la fuente de energía en la página 98.
3. Quitar la barrera componente. Ver Quitar la barrera componente en la página 100.)

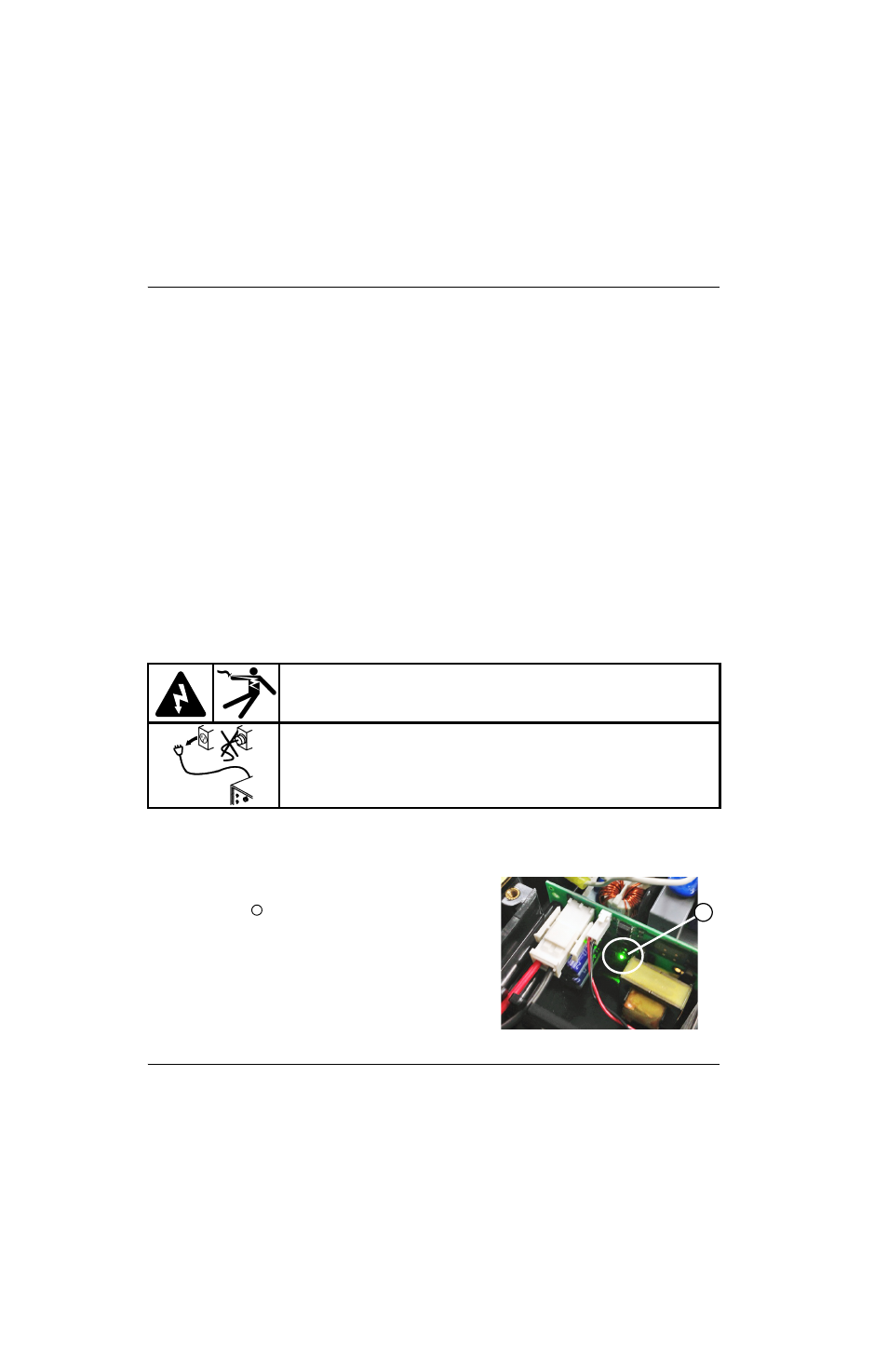

Prueba 9a - Comprobar el LED de diagnóstico (D5) en la tarjeta de mando-compresor
4. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).
5. Pulse rápidamente el gatillo de la antorcha para forzar el flujo
de gas sin disparar un arco, luego observe el LED verde de
diagnóstico (D5)
en la tarjeta de mando-compresor. ¿Se
enciende el LED mientras se hala el gatillo de la antorcha?
a. De ser así, verificar el compresor interno. Saltar al
b. De lo contrario, continuar en el siguiente paso.
El LED de diagnóstico D5 indica si hay o no salida a
15 VCD de la tarjeta de mando-compresor al compresor
interno.
¡ADVERTENCIA!
UNA DESCARGA ELÉCTRICA PUEDE SER FATAL
Tener suma precaución al trabajar en las cercanías de los circuitos por donde
pasa corriente. Dentro de la fuente de energía hay voltajes peligrosos que
pueden ocasionar lesiones graves o la muerte.
Ver la ¡ADVERTENCIA! en la página 55 antes de continuar.
1
1
