84 Powermax30 AIR Manual de servicio 808853
5 – Localización de problemas y ensayos al sistema
Prueba 5 – acople de antorcha abierto o acople de antorcha cerrado
Si la boquilla y el electrodo no se tocan antes de halarse el gatillo de la antorcha, la fuente de energía detecta una falla
“acople de antorcha abierto”. Si la boquilla y el electrodo permanecen en contacto después de halarse el gatillo de
la antorcha, la fuente de energía detecta una falla “acople de antorcha cerrado”.
Usar el siguiente ensayo para determinar si la antorcha está atascada en cualquier posición.
1. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
2. Quitarle la cubierta y asa a la fuente de energía. Ver Quitarle la cubierta a la fuente de energía en la página 98.
3. Quitar la barrera componente. Ver Quitar la barrera componente en la página 100.
4. Medir la resistencia entre el grupo de cables blanco y el cable rojo de los cables y mangueras de la antorcha.
La resistencia deberá leerse muy baja como la correspondiente a un circuito cerrado.
 Si la resistencia da una lectura abierta con la energía OFF (apagado), entonces la boquilla y el electrodo no
se tocan o hay discontinuidad en uno de los cables del conjunto de cables y mangueras. Cerciorarse de que
el émbolo de la antorcha se mueva libremente en el cabezal.

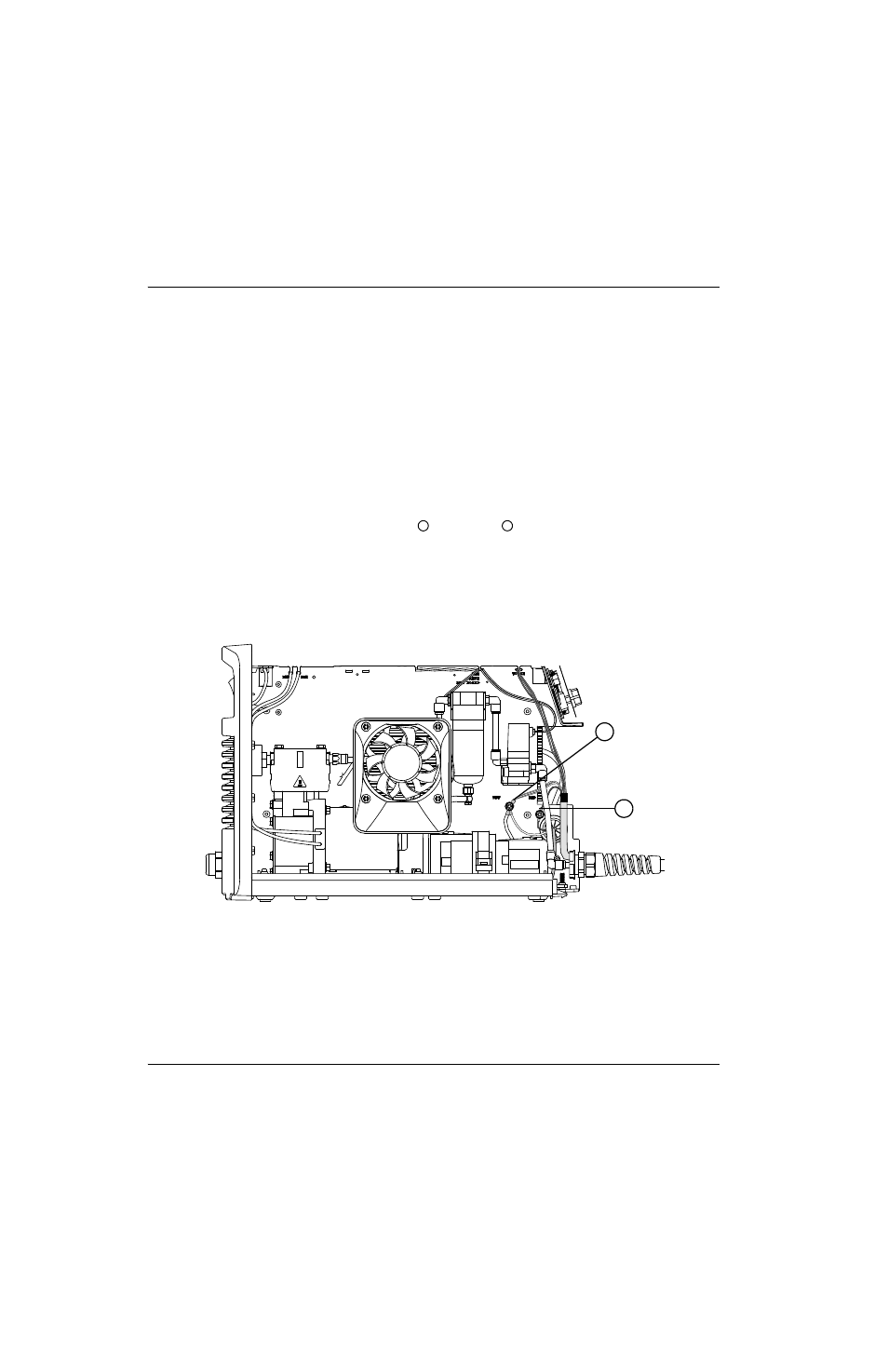

Figura 15
 El panel frontal se oculta en esta figura para mostrar mejor los cables y mangueras de
la antorcha y los cables.
1 2
1
2
